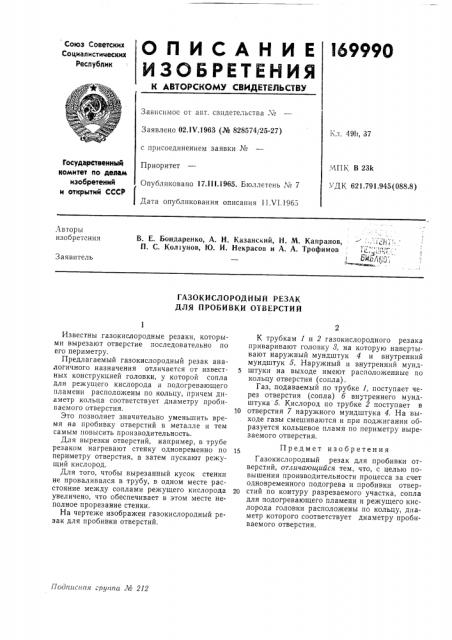

Патент 169990

Газокислородный резак для пробивки отверстии



I6 9990

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.1V.1963 (№ 828574/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 17.lll.1965. Бюллетень ¹ 7

Дата опубликования описания 11 VI.1965

Кл. 4911, 37

Государственный комитет по делам изобретений и открытий СССР

МПК В 23k

УДК 621.791.945(088.8) В. E. Бондаренко, А. Н. Казанский, Н. М. Капранов, - - " с4

П. С, Колгунов, 1О. И. Некрасов и A. А. Трофимов 1с, ".,:, И;Г

егоDE .J, Авторы изобретения

Заявитель

ГАЗОКИСЛОРОДНЫЙ РЕЗАК

ДЛЯ ПРОБИВКИ ОТВЕРСТИЙ

Иодииснпя сруппа Л0 212

Известны газокислородные резаки, которыми вырезают отверстие последовательно по его периметру.

Предлагаемый газокислородный резак аналогичного назначения отличается от известных конструкцией головки. у которой сопла для режущего кислорода и подогревающего пламени расположены по кольцу, причем диаметр кольца соответствует диаметру пробиваемого отверстия.

Это позволяет значительно уменьшить время на пробивку отверстий в металле и тем самым повысить производительность.

Для вырезки отверстий, например, в трубе резаком нагревают стенку одновременно по периметру отверстия, а затем пускают режущий кислород.

Для того, чтобы вырезанный кусок стенки не проваливался в трубу, в одном месте расстояние между соплами режущего кислорода увеличено, что обеспечивает в этом месте неполное прорезание стенки.

На чертеже изображен газокислородный резак для пробивки отверстий.

К трубкам 1 и 2 газокислородного резака приваривают головку 8, на которую навертывают наружный мундштук 4 и внутренний мундштук 5. Наружный и внутренний мунд5 штуки на выходе имеют расположенные по кольцу отверстия (сопла).

Газ, подаваемый по трубке 1, поступает через отверстия (сопла) б внутреннего мундштука 5. Кислород по трубке 2 поступает в

10 отверстия 7 наружного мундштука 4. На выходе газы смешиваются и при поджигании образуется кольцевое пламя по периметру вырезаемого отверстия.

Предмет изобретения

Газокислородный резак для пробивки отверстий, отличающийся тем, что, с целью повышения производительности процесса за счет одновременного подогрева и пробивки отвер20 стий по контуру разрезаемого участка, сопла для подогревающего пламени и режущего кислорода головки расположены по кольцу, диаметр которого соответствует диаметру пробиваемого отверстия.

169990
