Способ растворения диоксида титана

Способ растворения диоксида титана

Иллюстрации

Показать все

Реферат



Изобретение касается переработки материалов , содержащих диоксид титана, например , растворением в концентрированном растворе фтористоводородной (HF) кислоты. Цель - повышение CKOpocfn процесса . Растворение ведут смесью концентрированных растворов азотной (НМОз) и фтористоводородной кислот, взятых при соотношении 0,05-0,2 г-экв НМОз на 1 г-экв HF. Скорость растворения повышается в 1,3 раза. 1 табл.

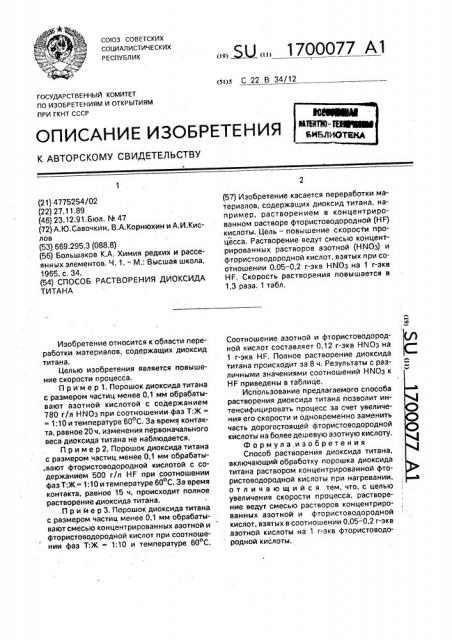

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s<>s С 22 В 34/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 0

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4775254/02 (22) 27.11.89 (46) 23.12.91.Бюл. М 47 (72) А.Ю. Савочкин, В.А. Корнюхин и А.И. Кислов (53) 669.295.3 (088.8) (56) Большаков К.А, Химия редких и рассеянных элементов, Ч. 1. — М.: Высшая школа, 1965, с. 34. (54) СПОСОБ РАСТВОРЕНИЯ ДИОКСИДА

ТИТАНА

Изобретение относится к области переработки материалов, содержащих диоксид титана.

Целью изобретения является повышение скорости процесса.

Пример 1. Порошок диоксида титана с размером частиц менее 0,1 мм обрабатывают азотной кислотой с содержанием

780 г/л НАВОЗ при соотношении фаз Т:Ж =

= 1:10 и температуре 60 С. За время контакта, равное 20ч, изменения первоначального веса диоксида титана не наблюдается, Пример 2. Порошок диоксида титана с размером частиц менее 0,1 мм обрабаты,,вают фтористоводородной кислотой с содержанием 500 г/л HF при соотношении фаз Т:Ж= 1:10 и температуре 60 С. За время контакта, равное 15 ч, происходит полное растворение диоксида титана.

Пример 3. Порошок диоксида титана с размером частиц менее 0,1 мм обрабаты- вают смесью концентрированных азотной и фтористоводородной кислот при соотношении фаз Т:Ж = 1:10 и температуре 60 С.. Ж, 1700077 А1 (57) Изобретение касается переработки материалов, содержащих диоксид титана, например, растворением в концентрированном оастворе фтористоводородной (HF) кислоты. Цель — повышение скорости процесса. Растворение ведут смесью концентрированных растворов азотной (НАВОЗ) и фтористоводородной кислот, взятых при соотношении 0,05 — 0,2 r-экв НЙОЗ на 1 г-экв

HF. Скорость растворения повышается в

1,3 раза. 1 табл.

Соотношение азотной и фтористоводородной кислот составляет 0,12 г-экв НГчОз на

1 г-экв HF. Полное растворение диоксида титана происходит за 8 ч. Результаты с различными значениями соотношений НАВОЗ к

HF приведены в таблице.

Использование предлагаемого способа растворения диоксида титана позволит интенсифицировать процесс за счет увеличения его скорости и одновременно заменить часть дорогостоящей фтористоводородной кислоты на более дешевую азотную кислоту, Фо р мул а,и зоб рете н ия

Способ растворения диоксида титана, включающий обработку порошка диоксида титана раствором концентрированной фтористоводородной кислоты при нагревании, отличающийся тем, что, с целью увеличения скорости процесса, растворение ведут смесью растворов концентрированных азотной и фтористоводородной кислот, взятых в соотношении 0,05 — 0,2 r-экв азотной кислоты на 1 r-экв фтористоводородной кислоты.

1700077

Степень

Средняя скорость растворения к моменту <,, г/ч

Условия растворения

Время растворения, ñ,, ч

Приме растворения, мас.Й от исход» ного

Т, С

Сиков г-экв

Т:Ж

; вг

П р и и е ч а н и е. Сн оь = 7SO г/л, Cpp = 500 г/л, М навески l0 г, размер частиц О,1 мм.

Составитель Г.Мельникова

Техред М.Моргентал Корректор О.Кравцова

Редактор С.Пекарь

Заказ 4444 . . Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательскии комбинат "Патент", г. Ужгород, уа.Гагарина, 101

2

4

6

8

10

HP 1: 1IO

0,02 1:10

G O3 .1:10

0,05 1:10

0,12 1:1.0

0,15 1:10

0,20 1:10

0,30 1:10

0,40 1:10

1:10

90,2

85,3

14

13

11,5

3,0

10,5

18

0,66

0,71

0,77

0,87

1,25

1,18

0 95

0,50

0,34
