Патент 170010

Вибрационная машина



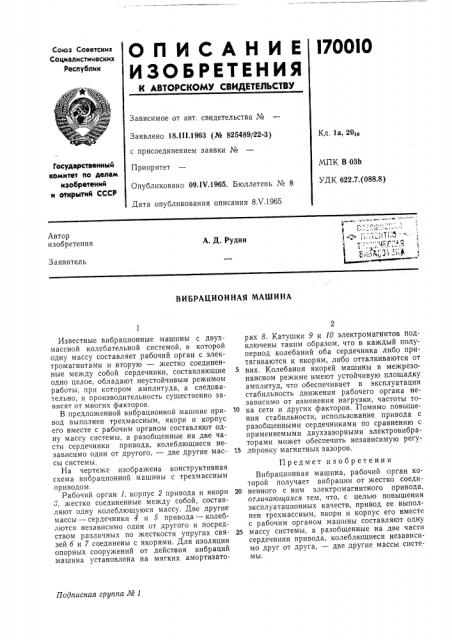

О П И С А Н И Е l700l0

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.Ill.1963 (№ 825489/22-3) с присоединением заявки №

Приоритет

Опубликовано 09.1V.1965. Бюллетень ¹ 8

Дата опубликования описания 8Х.1965

Кл, 1а, 201((Государствениый комитет по делам изобретений и открытий СССР

МПК В 03b

УДК 622.7. (088.8) Автор изобретения

А. Д. Рудин

Заявитель

ВИБРАЦИОННАЯ МАШИНА

Подписная группа № 1

Известные вибрационные машины с двухмассной колебательной системой, в которой одну массу составляет рабочий орган с электромагнитами и вторую — жестко соединенные между собой сердечники, составляющие одно целое, обладают неустойчивым режимом работы, при котором амплитуда, а следовательно, и производительность существенно зависят от многих факторов.

В предложенной вибрационной машине привод выполнен трехмассным, якори и корпус его вместе с рабочим органом составляют одну массу системы, а разобщенные на две части сердечники привода, колеблющиеся независимо один от другого, — две другие массы системы, На чертеже изображена конструктивная схема вибрационной машины с трехмассным приводом.

Рабочий орган 1, корпус 2 привода и якори 1, жестко соединенные между собой, составляют одну колеблющуюся массу. Две другие массы — сердечники 4 и 5 привода — колеблются независимо один от другого и посредством различных по жесткости упругих связей 6 и 7 соединены с якорями. Для изоляции опорных сооружений от действия вибраций машина установлена на мягких амортизаторах 8. Катушки 9 и 10 электромагнитов подключены таким образом, что в каждый полупериод колебаний оба сердечника либо притягиваются к якорям, либо отталкиваются от

5 них. Колебания якорей машины в межрезонансном режиме имеют устойчивую площадку амплитуд, что обеспечивает в эксплуатации стабильность движения рабочего органа независимо от изменения нагрузки, частоты то10 ка сети и других факторов. Помимо повышения стабильности, использование привода с разобщенными сердечниками по сравнению с применяемыми двухзазорными электровибраторами может обеспечить независимую регу15 лировку магнитных зазоров.

Предмет изобретения

Вибрационная машина, рабочий орган которой получает вибрации от жестко соеди20 ненного с ним электромагнитного привода, отличающаяся тем, что, с целью повышения эксплуатационных качеств, привод ее выполнен трехмассным, якори и корпус его вместе с рабочим органом машины составляют одну

25 массу системы, а разобщенные на две части сердечники привода, колеблющиеся независимо друг от друга, — две другие массы системы, 170010
