Накладной замок для двери

Накладной замок для двери

Иллюстрации

Показать все

Реферат



Использование: в накладных замках, устанавливаемых на внутренних поверхностях дверей. Сущность изобретения: замок сод-эржит корпус, запорную коробку и размещенный в корпусе с возможностью продольного перемещения засов для взаимодействия с запорной коробкой. Засов перемещается посредством механизма управления. Для предотвращения относительного перемещения корпуса и запорной коробки в направлении перемещения засова замок снабжен средством фиксации. Средстао фиксации включает накладной элемент с уступами и соответствующие им уступы корпуса и запорной коробки. Уступы выполнены в виде пазов и выступов. Для крепления накладного элемента средство фиксации имеет элементы крепления. 2 ил.

Взамен ранее изданного

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 E 05 В 15/02

ГОСУДАРСТВЕ1+ЮЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) Г

1 ! !

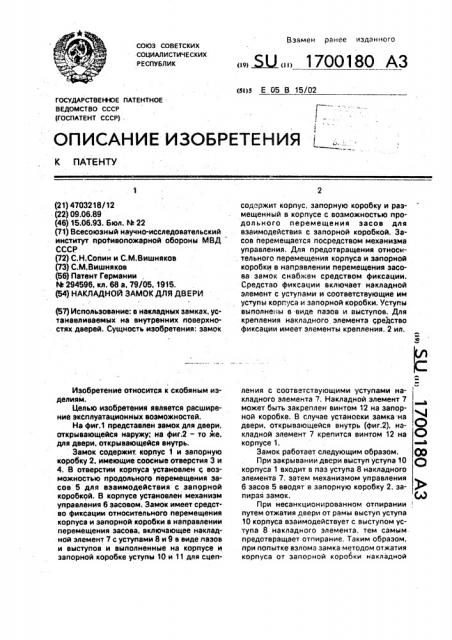

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (21) 4703218/12 (22) 09.06.89 (46) 15.06.93. Бюл. М 22

P1) Всесоюзный научно-исследовательский институт проФивопожарной обороны МВД

СССР (72) С.Н.Сопин и С.М.Вишняков (73) С.М.Вишняков (56) Патент Германии, Рв 294596, кл. 68 а, 79/05, 1915. (54) НАКЛАДНОЙ ЗАМОК ДЛЯ ДВЕРИ (57) Использование: в накладных замках, устанавливаемых на внутренних поверхностях дверей. Сущность изобретения: замок

Изобретение относится к скобяным изделиям.

Целью изобретения является расширение эксплуатационных возможностей.

На фиг.1 представлен замок для двери, открывающейся наружу; на фиг.2 — то же, для двери, открывающейся внутрь.

Замок содержит. Корпус 1 и запорную коробку 2. имеющие соосные отверстия 3 и

4. В отверстии корпуса установлен с возможностью продольного перемещения засов 5 для взаимодействия с запорной коробкой. В корпусе установлен механизм управления 6 засовом. Замок имеет средство фиксации относительного перемещения корпуса и запорной коробки в направлении перемещения засова, включающее накладной элемент 7 с уступами 8 и 9 в виде пазов и выступов и выполненные на корпусе и запорной коробке уступы 10 и 11 для сцеп .Ж 1700180 АЗ содержит корпус. запорную коробку и размещенный в корпусе с воэможностью продольного перемещения засов для взаимодействия с запорной коробкой. Засов перемещается посредством механизма управления, Для предотвращения относи. тельного перемещения корпуса и запорной коробки в направлении перемещения засова замок снабжен средством фиксации.

Средство фиксации включает накладной элемент с уступами и соответствующие им уступы корпуса и запорной коробки. Уступы выполнены в виде пазов и выступов. Для крепления накладного элемента средство фиксации имеет элементы крепления. 2 ил. ления с соответствующими уступами накладного элемента 7. Накладной элемент 7 может быть закреплен винтом 12 на запорной коробке. В случае установки замка.на двери, открывающейся внутрь (фиг.2), накладной элемент 7 крепится винтом 12 íà С корпусе 1.

° В

Замок работает следующим образом. QQ

При закрывании двери выступ уступа 10 О корпуса 1 входит в паэ уступа 8 накладного элемента 7, затем механизмом управления

6 засов 5 вводят в запорную коробку 2. эа- ф пирая замок. Сд

При несанкционированном отпирании 1 путем отжатия двери от рамы выступ уступа

10 корпуса взаимодействует с выступом уступа 8 накладного элемента, тем самым. предотвращает отпирание. Таким образом, при попытке взлома замка методом отжатия корпуса от запорной коробки накладной

1700180 элемент. сцепленный своими уступами с уступами корпуса запорной коробки, воспринимает растягивающее усилие и препятствует продольному перемещению корпуса относительно запорной коробки. 5

Для отпирания замка необходимо при помощи механизма управления убрать засов внутрь корпуса и сдвинуть корпус относительно запорной коробки по направлению открытия двери с целью выво, да из зацепления уступов накладного эле. мента с уступами корпуса и запорной коробки, Замок можно устанавливать на двери, открывающейся как внутрь помещения, так и наружу, соответственно закрепляя накладной элемент.

Уступы накладного элемента могут быть образованы выступами и пазами или отвер-,. стиями различной конфигурации, обеспечи- 20 веющими сцепление корпуса и запорной коробки в продольном направлении и их разъем в поперечном.

Формула изобретения

Накладной замок для двери, соцержащий корпус, запорную коробку, размещенные в корпусе засов; установленный с воэможностью перемещения для взаимодействия с запорной коробкой, и механизм управления засовом, и средство фиксации относительного перемещения корпуса и запорной коробки в направлении перемещения,засова, включающее выполненные на корпусе и запорной коробке уступы в виде паэови выступов,отличаю щийся тем, что, с целью расширения эксплуатационных возможностей, средство фиксации включает накладной элемент с уступами для сцепления с соответствующими уступами корпуса и запорной коробки и элементы крепления накладного элемента на корпусе или запорной коробке, 1 700180

//апрабгжЕ

Составитель И.Тригуб

Техред М.Моргентал Корректор О. Кравцова

Редактор

Тираж Подписное

НПО "Поиск" Роспатента

113035. Москва, Ж-35, Раушская наб.. 4/5

Заказ 3435.

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10
