Буровое двухшарошечное долото

Буровое двухшарошечное долото

Иллюстрации

Показать все

Реферат



Изобретение относится к бурению скважин, а именно к породоразрушающему инструменту, и позволяет повысить производительность долота за счет полного перекрытия друг другом центральных венцов. К корпусу 1 долота закреплены лапы 2 с запорами 3. На цапфах 3 установлены шарошки 4 с возможностью сопряжения между собой. На одной из шарошек 4 имеется центральный зубчатый венец 5 в виде усеченного конуса в поперечном сечении. На другой шарошке 4 имеется центральный венец 6 в виде конуса с торцовой поверхностью 7„ Поверхность 7 расположена от оси долота на расстоянии, не меньшем расстояния, на котором расположен от оси долота венец 5. Такое расположение венцов 5 и 6 способствует перекрытию их между собой и увеличивает производительность долота, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

„„SUÄÄ1700187 (1) Е 21 В 10!16

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР > ÁÉÊ(Ä. (gg (21) 4630661/03 (22) 03.01.89 (46) 23. 12,91. Бюл. N 47 ,(75) Б.П. Филатов и В.С. Травкин (53) 622.24.051.55(088.8) (56) Патент США N - 247Q695, кл. 175-341, опублик. 1949. (54) БУРОВОЕ ДВУХШАРОШЕЧНОЕ ДОЛОТО (57) Изобретение относится к бурению скважин, а именно к породоразрушающему инструменту, и позволяет повысить производительность долота за счет полного перекрытия друг другом центральных венцов. К корпусу 1 долота закреплены лапы 2 с запорами 3. На

2 цапфах 3 установлены шарошки 4 с возможностью сопряжения между собой. На одной из шарошек 4 имеется центральный зубчатый венец 5 в виде усеченного конуса в поперечном сечении На другой шарошке 4 имеется центральный венец 6 в виде конуса с торцовой поверхностью 7. Поверхность 7 расположена от оси долота на расстоянии, не меньшем расстояния, на котором расположен от оси долота венец 5, Такое расположение венцов 5 и 6 способствует перекрытию их между собой и увеличивает производительность долота, 1 ил.

1700187

Формула и з обретения

Составитель А. Скалунов

Редактор В. Бугренкова Техред JI,Îëèéíüïñ Корректор A. Обручар

Заказ 4450

Тираж

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д..4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к бурению скважин, а именно к породоразрушающему инструменту.

Целью изобретения является повыше5 ние производительности долота за счет полного перекрытия друг другом центральных венцов.

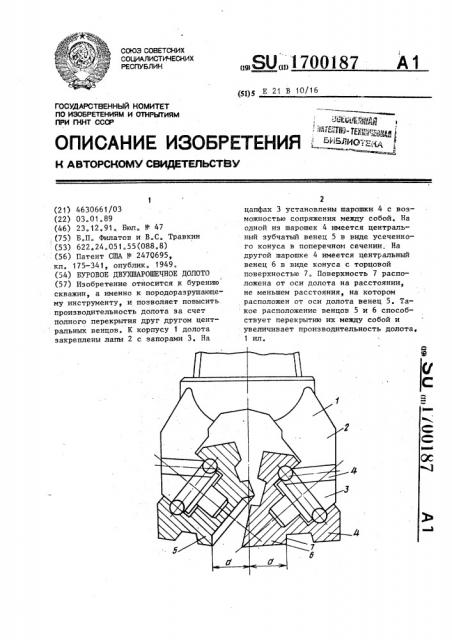

На чертеже показано буровое двухшарошечное долото. t0

Долото содержит корпус 1. К кор пусу 1 прикреплены лапы 2 с цапфами 3, : На цапфах 3 установлены шарошки 4 с возможностью сопряжения между собой. На одной из шарошек 4 центральный зубчатый венец 5 в виде усеченного конуса в поперечном сечении, у другой— в виде конуса 6 с торцовой поверхностью 7, которая расположена от оси долота на расстоянии, не меньшем рас- 20 стояния, на котором расположен от оси долота венец 5.

Долото работает следующим образом.

При вращении.шарошек 4 зубья венца

5 разрушают породу от оси на расстоя- 25 нии а, зубья венца 6 также разрушают породу, но в пределах величины а.

Расположение торцовой поверхности . 7 на расстоянии, не меньшем величины а, способствует полному перекрытию венцов между собой, что приводит к отсутствию неперекрытых участков на забое, а следовательно, к увеличению производительности.

Буровое двухшарошечное долото, содержащее корпус, прикрепленные к корпусу лапы с цапфами, установленные на цапфах с возможностью сопряжения между собой шарошки с периферийными и центральными венцами, у одной из которых в виде усеченного конуса в поперечном сечении, у другой — в виде конуса с торцовой поверхностью, о т л ич а ю щ е е с я тем, что, с целью повышения производительности долота за счет полного перекрытия друг другом центральных венцов, шарошка с центральным венцом в виде конуса в поперечном сечении расположена торцовой поверхностью центрального венца от оси долота на расстоянии, равном не менее величины расположения от оси долота центрального венца другой шарошки.
