Патент 170025

Аппарат для культивирования микроорганизмов

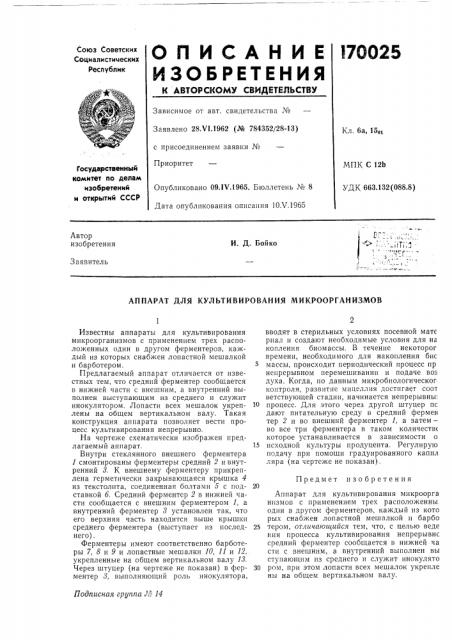

О П И С А Н И Е 176025

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28Х1.1962 (№ 784352/28-13) Кл. 6а, 15qi с присоединением заявки №

Приоритет

МПК С 12Ь

УДК 663.132(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 09.IV.1965. Бюллетень № 8

Дата опубликования описания 10Л .1965

Автор изобретения

И. Д. Бойко

Заявитель

АППАРАТ ДЛЯ КУЛЬТИВИРОВАНИЯ МИКРООРГАНИЗМОВ

Предмет изобретения

Подписная группа - 14

Известны аппараты для культивирования микроорганизмов с применением трех расположенных один в другом ферментеров, каждый из которых снабжен лопастной мешалкой и барботером.

Предлагаемый аппарат отличается от известных тем, что средний ферментер сообщается в нижней части с внешним, а внутренний выполнен выступающим из среднего и служит инокулятором. Лопасти всех мешалок укреплены на общем вертикальном валу. Такая конструкция аппарата позволяет вести процесс культивирования непрерывно.

На чертеже схематически изображен предлагаемый аппарат.

Внутри стеклянного внешнего ферментера

1 смонтированы ферментеры средний 2 и внутренний 8. К внешнему ферментеру прикреплена герметически закрывающаяся крышка 4 из текстолита, соединенная болтами 5 с подставкой б. Средний ферментер 2 в нижней части сообщается с внешним ферментером 1, а внутренний ферментер 8 установлен так, что

его верхняя часть находится выше крышки среднего ферментера (выступает из последнего).

Ферментеры имеют соответственно барботеры 7, 8 и 9 и лопастные мешалки 10, 11 и 12, укрепленные на общем вертикальном валу 18.

Через штуцер (на чертеже не показан) в ферментер 8, выполняющий роль инокулятора, вводят в стерильных условиях посевной мате риал и создают необходимые условия для на копления биомассы. В течение некоторог времени, необходимого для накопления бис массы, происходит периодический процесс пр непрерывном перемешивании и подаче воз духа. Когда, по данным микробиологическог контроля, развитие мицеллия достигает соот ветствующей стадии, начинается непрерывны.

10 процесс. Для этого через другой штуцер пс дают питательную среду в средний фермен тер 2 и во внешний ферментер 1, а затем— во все три ферментера в таком количествс которое устанавливается в зависимости о

15 исходной культуры продуцента. Регулирую гюдачу при помощи градуированного капил ляра (на чертеже не показан).

Аппарат для культивирования микроорга нпзмов с применением трех расположенны. один в другом ферментеров, каждый из кото рых снабжен лопастной мешалкой и барбо

25 тером, отличающийся тем, что, с целью веде ния процесса культивирования непрерывнс средний ферментер сообщается в нижней ча сти с внешним, а внутренний выполнен вы ступающим из среднего и служит инокулято

30 ром, при этом лопасти всех мешалок укрепле ны на общем вертикальном валу.

170025

Составитель А. В. Нечайкни

Редактор В. Ф. Чулкова Техред Ю. В. Баранов Корректор Т. С. Дрожжииа

Заказ 893/l Тираж 550 Формат бум. 60)(901/8 Объем 0,2I изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
