Реферат



Изобретение относится к горной промышленности и предназначено для дистанционного управления гидромонитором. Цель - повышение надежности системы в работе. Система включает пульт 2 дистанционного управления Каналы 3 пульта 2 соединены гидролиниями 4 с гидроцилиндрами (ГЦ) 5 и 6 поворота ствола гидромонитора В гидролиниях 4 перед ГЦ 5 и 6 установлены дроссели 7. Каждый дроссель 7 выполнен из фильеры 8 с проточным каналом 9 Площадь поперечного сечения проточного канала 9 меньше площади поперечного сечения каждого канала 3. Фильера 8 выполнена из износостойкого материала. Соотношение площадей поперечных сечений каждого канала 3 пульта 2 и проточного канала 9 фильеры 8 равно 10 1 Рабочая жидкость от пульта 2 через фильеры 8 поступает в ГЦ 5 и 6 При этом происходит перемещение ствола гидромонитора Фильера 8 обеспечивает уменьшение износа дросселя 7. 2 з п.ф-лы, 3 ил ел с

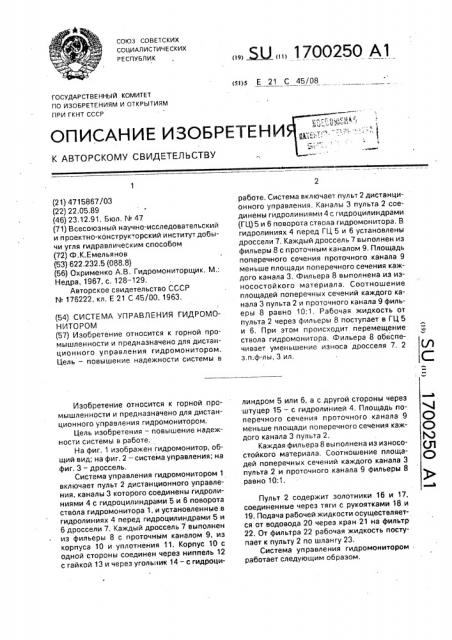

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4715867/03 (22) 22.05.89 (46) 23,12.91. Бюл. N 47 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт добычи угля гидравлическим способом (72) Ф.К.Емельянов (53) 622.232.5 (088.8) (56) Охрименко А,В. Гидромониторщик. M.:

Недра, 1967, с. 128-129.

Авторское свидетельство СССР

N 176222, кл. Е 21 С 45/00, 1963. (54) СИСТЕМА УПРАВЛЕНИЯ ГИДРОМОН ITOPOM (57) Изобретение относится к горной промышленности и предназначено для дистанционного управления гидромонитором.

Цель — повышение надежности системы в

Изобретение относится к горной промышленности и предназначено для дистанционного управления гидромонитором.

Цель изобретения — повышение надежности системы в работе.

На фиг. 1 изображен гидромонитор, общий вид; на фиг, 2 — система управления; на фиг. 3 — дроссель.

Система управления гидромонитором 1 включает пульт 2 дистанционного управления, каналы 3 которого соединены гидролиниями 4 с гидроцилиндрами 5 и 6 поворота ствола гидромонитора 1, и установленные в гидролиниях 4 перед гидроцилиндрами 5 и

6 дроссели 7. Каждый дроссель 7 выполнен из фильеры 8 с проточным каналом 9, из корпуса 10 и уплотнения 11. Корпус 10 с одной стороны соединен через ниппель 12 с гайкой 13 и через угольник 14 — с гидроци,!Ы, „1700250 А1 работе. Система включает пульт 2 дистанционного управления, Каналы 3 пульта 2 соединены гидролиниями 4 с гидроцилиндрами (ГЦ) 5 и 6 поворота ствола гидромонитора. В гидролиниях 4 перед ГЦ 5 и 6 установлены дроссели 7, Каждый дроссель 7 выполнен из фильеры 8 с проточным каналом 9. Площадь поперечного сечения проточного канала 9 меньше площади поперечного сечения каждого канала 3, Фильера 8 выполнена из износостойкого материала. Соотношение площадей поперечных сечений каждого канала 3 пульта 2 и проточного канала 9 фильеры 8 равно 10:1. Рабочая жидкость от пульта 2 через фильеры 8 поступает в ГЦ 5 и 6. При этом происходит перемещение ствола гидромонитора. Фильера 8 обеспечивает уменьшение износа дросселя 7, 2 з.п.ф-лы, 3 ил. линдром 5 или 6, а с другой стороны через штуцер 15 — с гидролинией 4. Площадь поперечного сечения проточного канала 9 меньше площади поперечного сечения каждого канала 3 пульта 2, Каждая фильера 8 выполнена из износостойкого материала. Соотношение площадей поперечных сечений каждого канала 3 пульта 2 и проточного канала 9 фильеры 8 равно 10:1.

Пульт 2 содержит золотники 16 и 17, соединенные через тяги с рукоятками 18 и

19. Подача рабочей жидкости осуществляется от водовода 20 через кран 21 на фильтр

22. От фильтра 22 рабочая жидкость поступает к пульту 2 по шлангу 23.

Система управления гидромонитором работает следующим образом.

1700250

Рабочая жидкость от водовода 20 через кран 21 поступает на фильтр 22, а — затем от фильтра 22 по шлангу 23 — к пульту 2 управления.

При перемещении золотника 16 через 5 рукоятку 18 вправо (по схеме) жидкость по каналу 3 и гидролинии 4 поступает в дроссель 7, а затем — в бесштоковую полость гидроцилиндра 5 и перемещает его поршень со штоком вправо (по схеме), подни- 10 мая ствол гидромонитора 1 вверх, Из штоковой полости гидроцилиндра 5 жидкость по каналу 3 пульта 2 через полость золотника 16 направляется на слив.

При перемещении золотника 16 через рукоятку 18 влево (по схеме) жидкость по гидролинии 4 поступает в штоковую полость гидроцилиндра 5, перемещая поршень со штоком влево и опуская ствол 20 гидромонитора 1 вниз. Иэ бесштоковой полости гидроцилиндра 5 жидкость через полость золотника 16 вытесняется на слив, Процесс повторяется.

Аналогично перемещается ствол гидро- 25 монитора 1 в горизонтальной плоскости при перемещении золотника 17 через рукоятку

19 при йомощи гидроцилиндра 6, Формула изобретения

1. Система управления гидромонитором, включающая пульт дистанционного управления, каналы которого соединены гидролиниями с гидроцилиндрами поворота ствола, и установленные в гидролиниях перед гидроцилиндрами дроссели, о т л и ч ающаяся тем, что, с целью повышения надежностй системы в работе, каждый дроссель выполнен из фильеры с проточным каналом, площадь поперечного сечения которого меньше площади поперечного сечения каждого канала пульта дистанционного управления, 2, Система поп.1, отл и ча ющая ся тем, что каждая фильера выполнена из иэносостойкого материала.

3. Система по и. 1, от л ич а ю щ а я с я тем, что соотношение площадей поперечных сечений каждого из каналов пульта дистанционного управления и проточного канала фильеры равно 10:1, 1700250
