Устройство для протягивания труб

Устройство для протягивания труб

Иллюстрации

Показать все

Реферат

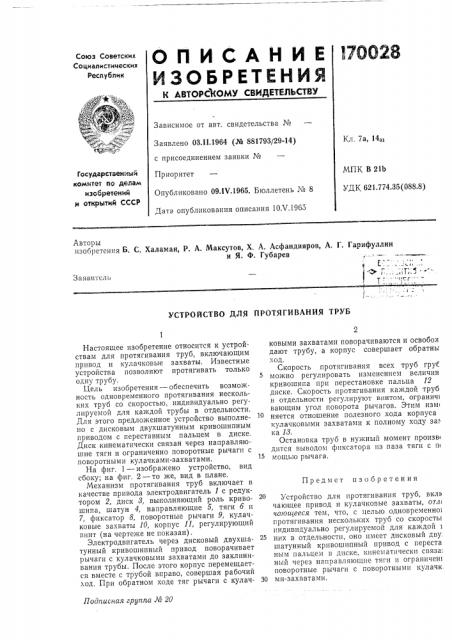

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 7а, 1401

Заявлено 03.I 1.1964 (№ 881793/29-14) с присоединением заявки №

Приоритет

Опубликовано 09.IV.1965. Бюллетень № 8

Дата опубликования описания 10Л .1965

Государственный комитет ло делам изобретений и открытий СССР

МПК В 21Ь

УДК 621.774.35(088.8) Авторы изобретения Б. С. Халаман, Р. А. Максутов, Х. A. Асфандияров, А. Г. Гарифуллин и Я. Ф, Губарев .Llt (<

"<.с

Заявитель

УСТРОЙСТВО ДЛЯ ПРОТЯГИВАНИЯ ТРУБ ковыми захватами поворачиваются и освобоя дают трубу, а корпус совершает обратны ход.

Скорость протягивания всех труб грус можно регулировать изменением величин кривошипа при перестановке пальца 12 диске. Скорость протягивания каждой труб в отдельности регулируют винтом, огранич1 вающим угол поворота рычагов. Этим изм няется отношение полезного хода корпуса кулачковыми захватами к полному ходу за> ка 13.

Остановка труб в нужный момент произв< дится выводом фиксатора нз паза тяги с п< мощью рычага.

Предмет изо бр етения

Подписная группа И 20

Настоящее изобретение относится к устройствам для протягивания труб, включающим привод и кулачковые захваты. Известные устройства позволяют протягивать только одну трубу.

Цель изобретения — обеспечить возможность одновременного протягивания нескольких труб со скоростью, индивидуально регулируемой для каждой трубы в отдельности.

Для этого предложенное устройство выполнено с дисковым двухшатунным кривошипным приводом с переставным пальцем в диске.

Диск кинематически связан через направляюшие тяги и ограниченно поворотные рычаги с поворотными кулачками-захватами.

На фиг. 1 — изображено устройство, вид сбоку; на фиг. 2 — то же, вид в плане.

Механизм протягивания труб включает в качестве привода электродвигатель 1 с редуктором 2, диск 8, выполняющий роль кривошипа, шатун 4, направляющие 5, тяги 0 и

7, фиксатор 8, поворотные рычаги 9, кулачковые захваты 10, корпус 11, регулирующий винт (на чертеже не показан).

Электродвигатель через дисковый двухшатунный кривошипный привод поворачивает рычаги с кулачковыми захватами до заклинивания трубы. После этого корпус перемещается вместе с трубой вправо, совершая рабочий ход. При обратном ходе тяг рычаги с кулачУстройство для протягивания труб, вклн чающее привод и кулачковые захваты, отл< чаю Шееся тем, что, с целью одновременно протягивання нескольких труб со скоросты индивидуально регулируемой для каждой z них в отдельности, оно имеет дисковый дву. шатунный кривошипный привод с переста ным пальцем в диске, кинематпчески связа; ный через направляющие тяги и ограничен поворотные рычаги с поворотными кулачк, 30 ми-захватами.

170028

Узглй

Составитель И. П. Кроткова

Редактор Э. Н. Шибаева Техред Ю. В. Баранов Корректор T. С. Дрожжинн

Заказ 893/3 Тираж 725 Формат бум. 60 90 /а Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
