Патент 170037

Стиральная машина

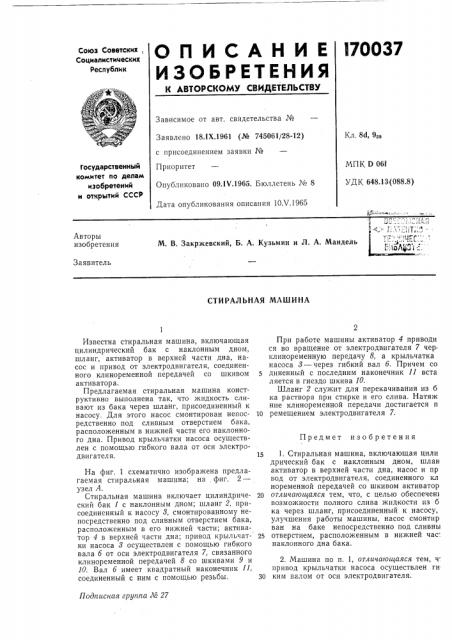

О П И С А Н И Е f70037

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских, Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.1Х.1961 (№ 745061/28-12) с присоединением заявки №

Приоритет

Опубликовано 09.IV.1965. Бюллетень ¹ 8

Дата опубликования описания 10Л .1965

Кл. 8d, 92о

Государственный комитет по делам изобретений и открытий СССР

МПК D 061

УДК 648.13(088.8) Авторы изобретения

М. В. Закржевский, Б. А. Кузьмин и Л. А. Мандель

Заявитель

СТИРАЛЬНАЯ МАШИНА

Предмет изобретения

Подписная группа № 27

Известна стиральная машина, включающая цилиндрический бак с наклонным дном, шланг, активатор в верхней части дна, насос и привод от электродвигателя, соединенного клиноременной передачей со шкивом активатора.

Предлагаемая стиральная машина конструктивно выполнена так, что жидкость сливают из бака через шланг, присоединенный к насосу. Для этого насос смонтирован непос- 10 редственно под сливным отверстием бака, расположенным в нижней части его наклонного дна. Привод крыльчатки насоса осуществлен с помощью гибкого вала от оси электродвигателя. 15

На фиг. 1 схематично изображена предлагаемая стиральная машина; на фиг. 2— узел А.

Стиральная машина включает цилиндриче- 20 ский бак 1 с наклонным дном; шланг 2, присоединенный к насосу 8, смонтированному непосредственно под сливным отверстием бака, расположенным в его нижней части; активатор 4 в верхней части дна; привод крыльчат- 25 ки насоса 8 осуществлен с помощью гибкого вала б от оси электродвигателя 7, связанного клиноременной передачей 8 со шкивами 9 и

10. Вал б имеет квадратный наконечник 11, соединенный с ним с помощью резьбы. 30

При работе машины активатор 4 приводи ся во вращение от электродвигателя 7 чер клиноременную передачу 8, а крыльчатка насоса 8 в через гибкий вал б. Причем со диненный с последним наконечник 11 вста ляется в гнездо шкива 10.

Шланг 2 служит для перекачивания из б ка раствора при стирке и его слива. Натяж ние клиноременной передачи достигается п ремещением электродвигателя 7.

1. Стиральная машина, включающая цили дрический бак с наклонным дном, шлан активатор в верхней части дна, насос и пр ьод от электродвигателя, соединенного кл ноременной передачей со шкивом активатор отличающаяся тем, что, с целью обеспечен возможности полного слива жидкости из б ка через шланг, присоединенный к насосу, улучшения работы машины, насос смонтир ван на баке непосредственно под сливны отверстием, расположенным в нижней час. наклонного дна бака.

2. Машина по п. 1, отличающаяся тем, ч. привод крыльчатки насоса осуществлен ги ким валом от оси электродвигателя.

170037

УлелА

Фиг
