Изобретение относится к металлургии и может быть использовано при экспресс анализе структуры металлов и сплавов. Цель изобретения - повышение точности определения структуры графита за счет исключения образования усадочных раковин. Пробоотборник для определения формообразования структуры металла выполь н из кварцевого стекла и содержит трубку с отверстием для отбора пробы расплавленного металла в месте соединения трубки и колпачка, а верхняя часть колпачка для отбора со стороны трубки выполнена в виде усеченного конуса. Комплексная форма колпачка обеспечивает переход усадочной раковины в верхнюю часть пробы и не искажает информацию о структуре металла. 2 ил,, 2 табл.

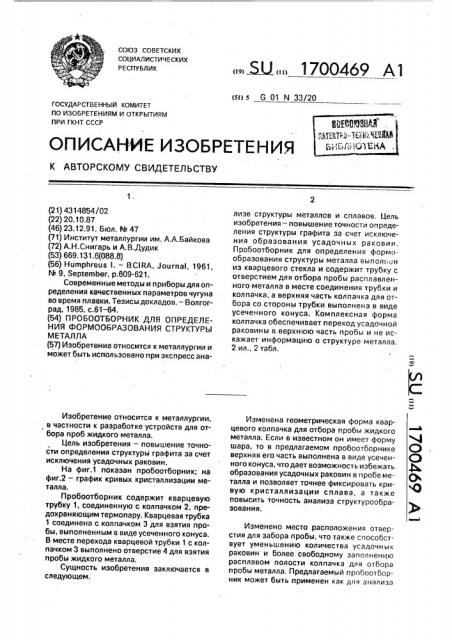

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) s G 01 N 33/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4314854/02 (22) 20.10.8? (46) 23.12.91. Бюл. Ю 47 (71) Институт металлургии им. А .А.байкова (72) А.Н.Снигарь и А.В.Дудик (53) 669,131,6(088.8) (56) Humphreus I. — BCIRA, Journal, 1961, М 9, September, р,609-621.

Современные методы и приборы для определения качественных параметров чугуна во время плавки. Тезисы докладов. — Волгоград, 1985, с.61-64. (54) ПРОБООТБОРНИК ДЛЯ ОПРЕДЕЛЕНИЯ ФОРМООБРАЗОВАНИЯ СТРУКТУРЫ

МЕТАЛЛА (57) Изобретен:ие относится к металлургии и может быть использовано при экспресс анаИзобретение относится к металлургии, в частности к разработке устройств для отбора проб жидкого металла.

Цель изобретения — повышение точности определения структуры графита за счет исключения усадочных раковин.

На фиг.1 показан пробоотборник; на фиг.2 — график кривых кристаллизации металла, Пробоотборник содержит кварцевую трубку 1, соединенную с колпачком 2, предохраняющим термопару. Кварцевая трубка

1 соединена с колпачком 3 для взятия пробы, выполненным в виде усеченного конуса.

В месте перехода кварцевой трубки 1 с колпачком 3 выполнено отверстие 4 для взятия пробы жидкого металла.

Сущность изобретения заключается в следующем.

„„QJ „„1700469 А1 лизе структуры металлов и сплавов, Цель изобретения — повышение точности on ределения структуры графита за счет исключения образования усадочных раковин.

Пробоотборник для определения формообразования структуры металла выполнен из кварцевого стекла и содержит трубку с отверстием для отбора пробы расплавленного металла в месте соединения трубки и колпачка, а верхняя часть колпачка для отбора со стороны трубки выполнена в виде усеченного конуса. Комплексная форма колпачка обеспечивает переход усадочной раковины в верхнюю часть пробы и не искажает информацию о структуре металла.

2 ил., 2 табл.

Изменена геометрическая форма кварцевого колпачка для отбора пробы жидкого металла, Если в известном он имеет форму шара, то в предлагаемом пробоотборнике верхняя его часть выполнена в виде усеченного конуса, что дает возможность избежать образования усадочных раковин в пробе метаила и позволяет точнее фиксировать кривую кристаллизации сплава, а также повысить точность анализа структурообразования.

Изменено место расположения отверстия для забора пробы, что также способствует уменьшению количества усадочных раковин и более свободному заполнению расплавом полости колпачка для отбора пробы металла. Предлагаемый пробоотборник может быть применен как для анализа

1700469

Таблица 1

Таблица 2 кристаллизации железоуглеродистых, так и цветных сплавов.

Пробоотборник работает следующим образом.

Пробоотборник погружают s расплав жидкого металла и выдерживают его до заполнения колпачка жидким металлом. После чего извлекают его на воздух и производят регистрацию кривой кристаллизации металла (фиг.2). На фиг.2 приведены кривые охлаждения пробы чугуна марки СЧ

21-44 массой 90 r в известном (кривая I) и предлагаемом (кривая II) пробоотборниках.

В табл.1 приведены сравнительные данные при использовании известного и предлагаемого пробоотборников при термографическом анализе сплав — чугун марки

СЧ-21-44, состав сплава 3,3Я, С; 2,12 Sl;

0,59 Мп, форма кристаллов графита — Гр.

3 по ГОСТУ 3443-77), в табл.2 — наличие усадочных раковин в области расположения спея термопары.

Применение предлагаемого пробоотборника исключает возможность образования усадочных раковин в области спая. термопары, а также повышает точность ана5 лиза структуры формирующегося металла.

Формула изобретения

Пробоотборник для определения фор10 мообразования структуры металла, выполненный из кварцевого стекла и содержащий трубку с отверстием для забора пробы расплава, соединенную со сферической нижней частью коллектором, в центре которого

15 расположена термопара. о т л и ч а ю щ и йс я тем, что, с целью повышения точности определения структуры графита за счет исключения усадочных раковин, верхняя часть колпачка выполнена в виде усеченного ко20 нуса. а отверстие для забора пробы расположено в колпачке в месте соединения с трубкой, 17004697700
