Реферат



Изобретение позволяет повысить комфортность при надевании очков за счет выполнения гибких заушников в виде герметичных односторонних гофрированных упру гих трубок при С-образном нормальном состоянии , полости которых сообщены с историком избыточного давления. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з G 02 С5/20 5/

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

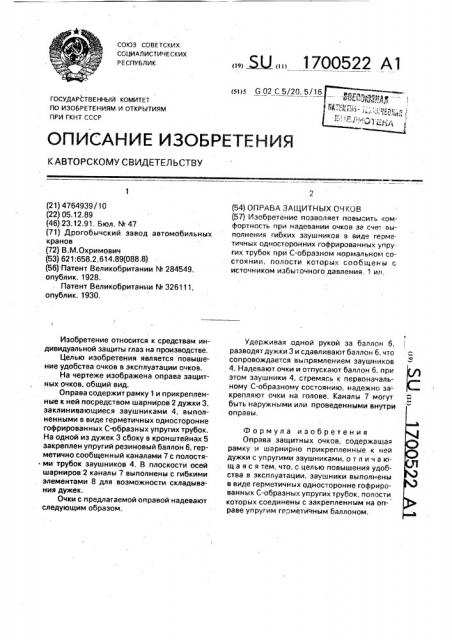

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

КАВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (21) 4764939/10 (22) 05.12.89 (46) 23.12.91. Бюл. N 47 (71) Дрогобычский завод автомобильных кранов (72) В.М.Охримович (53) 621:658.2. 614.89(088,8) (56) Патент Великобритании М 284549, опублик. 1928.

Патент Великобритании N 326111, опублик. 1930.

Изобретение относится к средствам индивидуальной защиты глаз на производстве.

Целью изобретения является повышение удобства очков в эксплуатации очков.

На чертеже изображена оправа защитных очков, общий вид.

Оправа содержит рамку 1 и прикрепленные к ней посредством шарниров 2 дужки 3. заклинивающиеся эаушниками 4, выполненными в виде герметичных односторонне гофрированных С-образных упругих трубок.

На одной из дужек 3 сбоку в кронштейнах 5 закреплен упругий резиновый баллон 6, герметично сообщенный каналами 7 с полостя° ми трубок заушников 4. В.плоскости осей шарниров 2 каналы 7 выполнены с гибкими элементами 8 для возможности складывания дужек.

Очки с предлагаемой оправой надевают следующим образом..,, Ы 1700522 А1 (54) ОПРАВА ЗАЩИТНЫХ ОЧКОВ (57) Изобретение позволяет повысить комфортность при надевании очков за сче. выполнения гибких заушников в виде герметичных односторонних гофрированных упругих трубок при С-образном нормальном состоянии, полости которых сообщены с источником избыточного давления. 1 ил.

Удерживая одной рукой за баллон 6, разводят дужки 3 и сдавливают баллон 6, что сопровождается вы прямлением заушников

4. Надевают очки и отпускают баллон 6, при этом заушники 4, стремясь к первоначальному С-образному состоянию, надежно за- крепляют очки на голове. Каналы 7 могут быть наружными или проведенными внутри оправы.

Формула изобретения

Оправа защитных очков. содержащая рамку и шарнирно прикрепленные к ней дужки с упругими заушниками, о т л и ч а ющ а я с я тем, что, с целью повышения удобства в эксплуатации, заушники выполнены в виде герметичных односторонне гофрированных С-образных упругих трубок, полости которых соединены с закрепленным на оправе упругим герметйчным баллоном.

1700522

Составитель Н. Богданов

Техред М.Моргентал Корректор В. Гирняк

Редактор M. Янкович

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101

Заказ 4466 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
