Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода и оценки многомерной измерительной информации, регистрируемой средствами многоканальных магнитных регистраторов. Цель изобретения - расширение функциональных возможностей устройства за счет ускорения поиска, выбора и оценки информации, вводимой со средств регистрации. Устройство содержит первый блок 1 коммутации 1, первый 2 и второй 3 формирователи, блок 4 сопряжения , блок 5 выбора каналов, блок 6 управления , первый цифроаналоговый преобразователь (ЦАП) 7, буферный регистр 8, второй ЦАП 9, первый триггер 10, третий формирователь 11, второй триггер 12, элемент 13 сравнения, второй блок 14 коммутации , первую 15 и вторую 16 группы входов, информационные выходы 17, дополнительные выходы 18, вход 19 сброса. Блок 5 выбора каналов содержит счетчик 20, дешифратор 21, элемент И 22, первый 23, второй 24 и третий 25 переключатели. 1 з.п ф-лы, 2 ил. (Л С

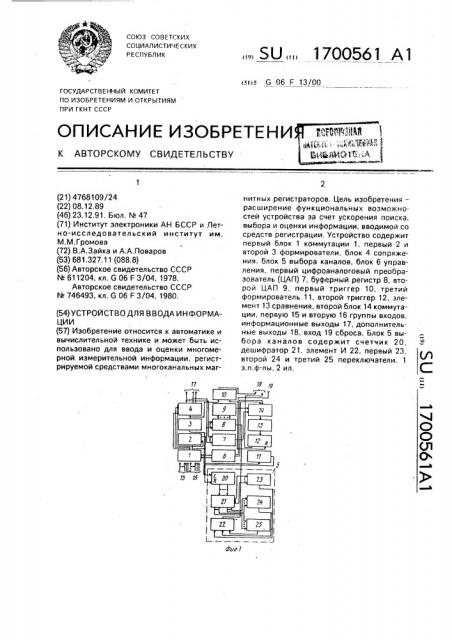

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 06 F 13/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4

О

О

Ql

Ос

Фиг 1 (21) 4768109/24 (22) 08.12.89 (46) 23.12.91, Бюл. ¹ 47 (71) Институт электроники АН БССР и Летно-исследовательский институт им.

M.M.ÃðîMoBà (72) В.А.Зайка и А.А,Поваров (53) 681.327.11 (088.8) (56) Авторское свидетельство СССР

¹ 611204, кл. G 06 F 3/04, 1978.

Авторское свидетельство СССР

¹ 746493, кл. G 06 F 3/04, 1980. (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода и оценки многомерной измерительной информации, регистрируемой средствами многоканальных маг77

„„SU „„1700561 А1 нитных регистраторов. Цель изобретения— расширение функциональных возможностей устройства за счет ускорения поиска, выбора и оценки информации, вводимой со средств регистрации, Устройство содержит первый блок 1 коммутации 1, первый 2 и второй 3 формирователи, блок 4 сопряжения, блок 5 выбора каналов, блок 6 управления, первый цифроаналоговый преобразователь (ЦАП) 7, буферный регистр 8, второй ЦАП 9, первый триггер 10, третий формирователь 11, второй триггер 12, элемент 13 сравнения, второй блок 14 коммутации, первую 15 и вторую 16 группы входов, информационные выходы 17, дополнительные выходы 18, вход 19 сброса. Блок 5 выбора каналов содержит счетчик 20, дешифратор 21, элемент И 22, первый 23, второй 24 и третий 25 переключатели. 1 з.п.ф-лы, 2 ил.

1700561

15

Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода и оценки многомерной измерительной информации, регистрируемой средствами многоканальных магнитных регистраторов, Целью изобретения является расширение функциональных возможностей устройства эа счет ускорения поиска, выбора и оценки информации, вводимой со средств регистрации.

На фиг, 1 приведена блок-схема предлагаемого устройства; на фиг. 2 — временная диаграмма работы устройства, Устройство содержит первый блок 1 коммутации, первый 2 и второй 3 формирователи, блок 4 сопряжения, блок 5 выбора каналов, блок 6 управления, первый цифроаналоговый преобразователь (ЦАП) 7, буферный регистр 8, второй ЦАП 9, первый триггер 10, третий формирователь 11, второй триггер 12, элемент 13 сравнения, второй блок 14 коммутации, первую 15 и вторую 16 группы входов, информационные выходы 17 устройства, дополнительные выходы 18, вход 19 сброса устройства, Блок 5 выбора каналов содержит счетчик 20, дешифратор 21, элемент И 22, первый 23, второй 24 и третий 25 переключатели, Устройство работает следующим образом.

По первой группе 15 входов устройства поступает информация со средств считывания данных с магнитной ленты (МЛ), а по второй группе входов 16 — с преобразующих устройств комплексов цифровой магнитной регистрации (ЦМР), Информация каждого из группы входов имеет одинаковую структуру, т.е. состоит из последовательных многоразрядных кодовых слов — параметров (временная диаграмма 3), снабженных тактовым (первым) и кадровым (вторым) синхросигналами (временная диаграмма 2).

Второй, т.е. кадровый синхросигнал, расположенный, как и все разряды, по выделенной шине, поступает только с кодом параметра первого измерительного канала в множестве кодов многоканального входного потока информации, имеющего в этом случае кадровую структуру многопараметр1 ческих входных данных.

Одним из тумблеров блока 6 управле; ия подаются уровни логического "0" /" 1" на первый блок коммутации 1 и, соответственно, информация со входов 15 или 16 в зависимости от использования устройства с данными, поступающими с МЛ средств

ЦМР или с данными, поступающими с преобразующих средств ЦМР, поступает в блок

4 сопряжения, в регистр которого она заносится по сформированному вторым формирователем 3 тактовому синхросигналу (временная диаграмма 7), вырабатываемому из сопровождающего каждый код параметра первого синхросигнала и, соответственно, информация с входов 15 и 16 поступает на выходные шины 17 устройства. Эта же информация поступает на информационные входы первого ЦАП 7 и буферного регистра 8. В первый ЦАП 7 она заносится по каждому первому синхросигналу, т,е. на выходе первого ЦАП 7 (временная диаграмма

4) будет вырабатываться аналоговый сигнал, характеризующий состояние измерительных параметров всех каналов входного информационного кадра данных.

На выходе блока 8 и, соответственно, на выходе второго ЦАП 9 появится аналоговый сигнал, соответствующий измерительному параметру только одного канала информационного кадра, номер которого выбран блоком 5 выбора каналов, Т.е. на тактовый вход буферного регистра 8 поступит сигнал с элемента И 22 (временная диаграмма 9), соответствующий тому трехпозицион ному номеру канала в кадре, в единичные, десятичные и сотые позиции которого установлены соответственно первый 23, второй 24 и третий 25 переключатели, на входы которых поступают продешифрированные дешифратором 21 единичные, десятичные и сотые состояния счетчика 20, подсчитывающего все первые синхросигналы в соответствии со структурой информационного кадра, что определяется сформированным первым формирователем 2 вторым синхросигналом (временная диаграмма 5), устанавливающим счетчик 20 в начальное (нулевое) состояние. Поскольку первый из первых синхросигналов кадра поступает на вход устройства одновременно с вторым синхросигналом, то для устойчивой работы счетчика 20 формирователем 11 вырабатывается с первого синхросигнала импульс, который поступает на счетный вход счетчика 20 (временная диаграмма 8).

Вторым тумблером блока 6 управления задаются уровни логических "0" /" 1" для второго блока 14 коммутации, которыми управляются два коммутирующих элемента, входы которых соединены соответственно с выходами первого 7 и второго 9 ЦАП, а входы соединяются и направляют один из аналоговых сигналов, поступивший с выходов блоков 7 или 9, в элемент 11 сравнения, где во время соответствия сигнала опорному уровню вырабатывается выходной сигнал (временные диаграммы 16 и 12), устанавливающий триггер 12 в единичное состояние, 17005á1

10

35

40 которое по дополнительной выходной шине

18 поступает для ввода в канал, используемый для анализа многопараметрических измерительных данных о электромагнитной совместимости радиоэлектронных средств

ЭВМ, по которому ЭВМ может перейти на соответствующий алгоритм работы, По окончании установки в соответствующем кадре в единичном состоянии триггера 12 сигнал от ЭВМ с входа 19 установит в ноль триггер 12 и, тем самым подготовит устройство для следующего цикла ввода информации о электромагнитной-совместимости в ЭВМ. Тем же сигналом с входа t9 при вводе каждого содержимого с выхода 1 7, по которому в ЭВМ поступают данные как о содержимом всех измерительных каналов, где зарегистрирована информация о электромагнитной совместимости электронных средств, так и данные о содержимом канала, где находится значение опорного сигнала, устанавливается в ноль, и к очередному циклу ввода подготавливается триггер 10.

Таким образом, за счет введения новых элементов и соответствующих связей расширяются функциональные воэможности устройства, Формула изобретения .1. Устройство для ввода информации, содержащее первый блок коммутации, информационные входы которого являются информационными входами устройства, блок сопряжения, выходы которого являются информационными выходами устройства, блок выбора каналов и блок управления, о.т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства, в него введены первый, второй и третий формирователи, первый и второй цифроаналоговые преобразователи, буферный регистр, первый и второй триггеры, элемент сравнения, второй блок коммутации, причем группа выходов первого блока коммутации соединена с группой входов блока сопряжения, второй вход синхронизации которого соединен с входом первого формирователя и с соответствующим выходом первого блока коммутации, первый и второй управляющие входы которого соединены с первым и вторым выходами блока управления, а первый синхронизирующий выход — с входами второго и третьего формирователей, выход последнего соединен с тактовым входом блока выбора каналов, вход сброса которого соединен с выходом первого формирователя, а выход соединен с тактовым входом буферного регистра, информационные входы ко.торого соединены с выходами блока сопряжения и входами первого цифроаналогового преобразователя, выход которого соединен с первым информационным входам второго блока коммутации, второй информационный вход которого соединен с выходом второго цифроаналогОвого преобразавателя, а адресные входы с третьим и четвертым выходами блока управления, выход второго формирователя соединен с управляющим входом блока сопряжения и входом установки первого триггера, вход сброса которого соединен с входом сброса второго триггера и является входом сброса устройства, выходы первого и второго триггеров — дополнительными выходами устройства, выход второго блока коммутации соединен с входом элемента сравнения, выход которого соединен с установочным входам второго триггера, выходы буферного регистра соединены с входами второго цифроаналогового преобразователя.

2. Устройство по п.1, а т л и ч а ю щ е ес я тем, чта блок выбора каналов содержит счетчик, дешифратор, элемент И, первый, второй и третий переключатели, группы входов которых соединены с соответствующими группами выходов дешифратара, входы которого соединены с выходами счетчика, тактовый и вход сброса которого соединены: с соответствующими входами блока выбора каналов, выходы переключателей — с соответствующими входами элемента И, выход которого соединен с выходом блока.

1700501

Юыход

&. 13 выход

В.Ю

ыг. 2

Сос.1а вител ь А. Алексеев

Редактор О.Хрипта 1екред M.Ìîðãåíтал Корректор Э.Лончакова

Заказ 4468 Тираж Подписное

ВНИИПИ Государг венного комитета по изобретениям и открытиям при ГКН1 СССР

113035, ГЛоскв». >К-35. Раувн:кая наб., 4/5

Произвоц» .i. >-изда ел,скии кок.бп.i:)I "Патент, г. Ужгород, ул.Гагарина, 101

1 так

Лают7

2-и такм

1-д ,Оазр.

h - у

Р Р.

Выход да 7 выход

Й). 2

Выход ол. 77

Юыход

Ы22

1-и рпзр.

Ф-и рыp. выход

Ar.9 выход

&. 15

%ход ол. 12 оыход

Юл. 19
