Устройство для контроля стыковки разъемов

Устройство для контроля стыковки разъемов

Иллюстрации

Показать все

Реферат



Изобретение Относится к автоматике и вычислительной технике и может быть использовано при реализации сложных систем автоматического управления и контроля. Целью изобретения является сокращение аппаратурных затрат устройства. Цель достигается введением в устройство, содержащее генератор импульсов, распределитель сигналов, группу формирователей импульсов, элемент ИЛИ и блок индикации, блока регистров, блока счета импульсов цикла проверки и блока хранения результатов проверки.9 ил.

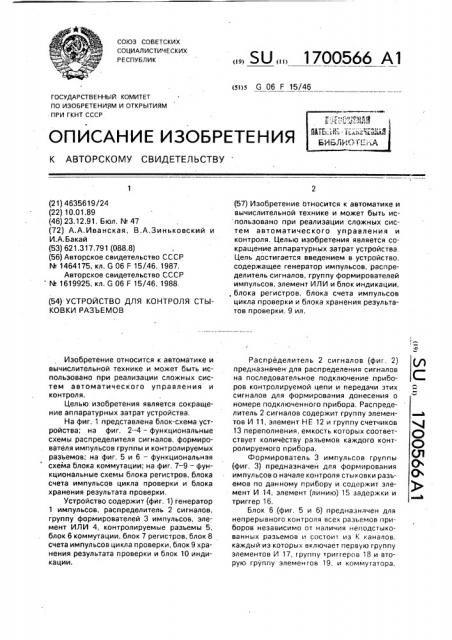

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 06 F 15/46

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ми.у

,j! . ii

Ad14L т)Тf 4

О

О

Ql

0с („"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4635619/24 (22) 10.01.89 (46) 23.12.91, Бюл, N. 47 (72) А.А.Иванская, В.А.Зиньковский и

И.А, Бакай (53) 621,317.791 (088,8) (56) Авторское свидетельство СССР

М 1464175, кл. G 06 F 15/46, 1987.

Авторское свидетельство СССР

М 1619925, кл. G 06 F 15/46, 1988. (54).УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СТЫКОВКИ РАЗЪЕМОВ

Изобретение относится к автоматике и вычислительной технике и может быть использовано при реализации сложных систем автоматического управления и контроля.

Целью изобретения является сокращение аппаратурных затрат устройства.

На фиг. 1 представлена блок-схема устройства; на фиг, 2 — 4 — функциональные схемы распределителя сигналов, формирователя импульсов группы и контролируемых разъемов; на фиг. 5 и 6 — функциональная схема блока коммутации; на фиг, 7 — 9 — функциональные схемы блока регистров, блока счета импульсов цикла проверки и блока хранения результата проверки, Устройство содержит (фиг. 1) генератор

1 импульсов, распределитель 2 сигналов, группу формирователей 3 импульсов, элемент ИЛИ 4, контролируемые разъемы 5, блок 6 коммутации, блок 7 регистров, блок 8 счета импульсов цикла проверки, блок 9 хранения результата проверки и блок 10 индикации.

„„SU ÄÄ 1700566 А1 (57) Изобретение Относится к автоматике и вычислительной технике и может быть использовано при реализации сложных систем автоматического управления и контроля. Целью изобретения является сокращение аппаратурных затрат устройства.

Цепь достигается введением в устройство, содержащее генератор импульсов, распределитель сигналов, группу формирователей импульсов. элемент ИЛИ и блок индикации,, блока регистров, блока счета импульсов цикла проверки и блока хранения результатов проверки. 9 ил.

Распределитель 2 сигналов (фиг. 2) предназнвчен для распределения сигналов на последовательное подключение приборов контролируемой цепи и передачи этих сигналов для формирования донесения о номере подключенного прибора. Распределитель 2 сигналов содержит группу элементов И 11, элемент НЕ 12 и группу счетчиков

13 переполнения, емкость которых соответствует количеству разъемов каждого контролируемого прибора.

Формирователь 3 импульсов группы (фиг. 3) предназначен для формирования импульсов о начале контроля стыковки разъемов по данному прибору и содержит элемент И 14, элемент (линию) 15 задержки и триггер 16.

Блок 6 (фиг. 5 и 6) предназначен для непрерывного контроля всех разьемов приборов независимо от наличия неподстыкованных разьемов и состоит из V, каналов, каждый из которых включает первую группу элементов И 17, группу триггеров 18 и вторую группу элементов 19, и коммутатора, 1700566 стыковки разъемов по данному прибору, и далее через элемент ИЛИ 4 сигнал поступает для сброса информации в регистрах 22 и

25 блока 7 и регистре 26 блока 8.

Сигнал с элемента И 11 — 1 поступает на вход регистра 31 в блоке 9. С выхода первого разряда регистра 31 сигнал поступает на магистральный вход блока 10 индикации для отображения сообщения о номере кон0 тролируемого прибора "Прибор N 1". Одновременно с выхода элемента И 11 — 1 распределителя, 2 сигнал открывает входы элементов И 19 и 20 блока 6, разрешая запись в регистр 22 информации по контролю

5 GTb!Koâêè всех разъемов первого прибора, При наличии стыковки в регистре 22 блока 7 записывается "1" в соответствующий разряд, В случае отсутствия стыковки по первому разъему нулевой сигнал с выхода

0 регистра 22 поступает на вход элемента И

23 — -1 блока 7, открытый сигналом со сдвигающего регистра 25, обеспечивающего поочередный контроль и формирование имитационных соединений цепи по соответ5 ствующему разъему.

С выхода элемента И 23 — 1 информация чеоез элемент НЕ 24 — 1 поступает на вход элемента И 19- 1 — 1 блока 6. Далее триггер 181 — 1 открывает элемент И 17 — 1 — 1 для про30 хождения импульсов от генератора 1 импульсов на следующий разъем. При отсутствии контроля стыковки по любому из разьемов аналогично формируется имитационное соединение цепи по данному

35 разъему. По концу контроля стыковки всех разъемов по данному прибору на регистре

22 блока 7 формируется информация по наличию стыковки по каждому разъему данного прибора, которая поступает в блок 9 на

40 регистр.31 для отображения информации по разъемам данного прибора и в блок 8 для формирования нормы проверки по прибору.

В блоке 8 на сдвигающий регистр 26 поступает серия импульсов из распредели45 теля 2 сигналов (количество импульсов равно количеству разъемов в данном приборе), с выхода каждого разряда регистра 26 сигналы поступают на входы элементов ИЛИ

НЕ 27, на другие входы которых поступает

50 информация с соответствующих разрядов регистра 22 блока 7, При появлении на выходах всех элементов ИЛИ НЕ 27 сигналов

"1" на выходе элемента И 28 формируется сигнал,.который поступает в счетчик 29, и

55 после нормы контроля последнего прибора происходит переполнение счетчика 29. Сигнал с его выхода поступает в блок 9 для формирования сигнала "Норма проверки".

По концу контроля стыковки по одному прибору с распределителя 2 сигналов выдается включающего узлы элементов И 20 и группу элементов ИЛИ 21.

Блок 7 регистров (фиг. 7) содержит. регистр 22 приема сообщения, элемент И 23 группы, элементы НЕ 24 группы и сдвигаю- 5 щий регистр 25, блок 8 счета импульсов цикла проверки (фиг, 8) — сдвигающий регистр

26, элемента ИЛИ НЕ 27, элемент И 28, счетчик 29. Блок 9 хранения результата про( верки (фиг, 9) содержит триггер 30, регистр 1

31 и элемент И 32, На фиг. 1-9 показаны также линии 3342 связей между блоками, Блок 1 индикации предназначен для индикации результатов контроля стыковки 1 контролируемой цепи и может быть, например, построен на светодиодных ячейках, Количество светодиодных ячеек соответствует количеству приборов (1...К) и количеству разъемов (1„,m), подлежащих контролю. 2

На передней панели блока 10 индикации над светодиодами указаны следующие надписи; "Прибор N "Нет стыковки разьемов", "Норма проверки", При исправной цепи контроля стыковки приборов все орга- 2 ны индикации включены, в случае нарушения целостности цепи контроля место неисправности следует искать в разъеме, номер которого указан над первым невключенным органом индикации.

Контролируемая цепь 5 разъемов (фиг.

4) включает в себя группу 1„,К приборов, каждый из которых содержит определенное количество разъемов 1...m, где m — максимальное число разъемов любого из приборов, Входом контролируемой цепи 5 является первый разъем первого прибора.

Для удобства изображения выходы объединены в магистральный выход контролируемой цепи 5.

Устройство работает следующим образом, Первый импульс от генератора 1 импульсов поступает на вход распределителя

2 и далее на входы элементов И 11, количество которых соответствует числу приборов, входящих в контролируемую цепь, Сигнал будет присутствовать только на выходе элемента И 11 — 1, так как на другой его вход поступает сигнал с выхода элемента НЕ 12, подключенного к выходу переполнения счетчика 13-1, емкость которого равна количеству разъемов первого контролируемого прибора. Остальные элементы И 11 будут закрыты, так как разрешающие сигналы на их входы поступают по мере заполнения счетчиков 13 переполнения, Сигнал с выхода схемы И 11 — 1 поступает на вход элемента

И 14, формирователя 3-1, на выходе которого формируется импульс о начале контроля

1700566 сигнал на вход формирователя 3 импульсов, и далее через элемент ИЛИ сигнал поступает на обнуление регистров 22 и 25 блока 7 и регистра 26 блока 8 и аналогично проводится контроль по следующему прибору, В ходе контроля стыковки разъемов на вход регистра 31 блока 9 поступает информация о номере прибора из распределителя

2 сигналов и о стыковке разъемов по данному прибору из блока 7. В случае отсутствия стыковки на панели прибора блока 10 индикации загорается информация "Нет стыковки разъемов ¹", "Прибор №", После проверок всех приборов от счетчика 29 поступает сигнал от распределителя 2 сигналов о конце проверок, на выходе элемента

И 32 блока 9 появляется сигнал на включение в блоке 10 индикации сигнала "Норма проверок".

Формула изобретения

Устройство для контроля стыковки разъемов, содержащее распределитель сигналов, соединенный входом с выходом генератора импульсов, элемент ИЛИ, группа входов которого соединена с выходами формирователей импульсов группы, блок индикации и блок коммутации, группа информационных входов которого является группой входов устройства для подключения к выходам контролируемых разъемов, о т л и ч а ю щ е е с я тем, что, с целью сокращения аппаратурных затрат устройства, в него введены блок регистров, блок хранения результата проверки и блок счета импульсов цикла проверки, причем группа

5 входов блока индикации соединена с группой выходов блока хранения результата проверки, первая и вторая группы информационных входов и синхронизирующий вход которого подключены соответственно к

10 группе выходов распределителя сигналов, первой группе выходов блока регистров и выходу блока счета импульсов цикла про,верки, группой информационных входов, тактовым .входом и входом сброса соеди15 ненного соответственно с первой группой выходов блока регистров, выходом генератора импульсов и выходом элемента ИЛИ, выход генератора импульсов соединен с синхронизирующими входами блока комму20 тации и блока регистров, вход сброса и группа информационных входов которого подключены соответственно к выходу элемента ИЛИ и группе выходов блока коммутации, первой группой адресных входов

25 соединенного с группой выходов блока регистров, а второй группой адресных входов — с группой выходов распределителя сигналов и входами формирователей импульсов группы, выход генератора импульсов явля30 ется выходом устройства для подключения к сигнальному входу контролируемых разьемов, 1700566

1700566

1700566

1700566

1700566

1700566

/уд/бор Рl

Составитель B.Âåðòëèá

Техред М.Моргентал Корректор Э.Лон .акова

Редактор О,Хрипа
