Реферат



Изобретение относится к технике фазированных антенных решеток (ФАР). Цель изобретения-упрощение конструкции и упрощение массогабаритных характеристик при улучшении развязки между делителем мощности и сумматоров ФАР содержит линейку излучателей 1, выполненных в виде печатных вибраторов, симметричную полосковую линию 2, содержащую направленныйответвитель ,первые коаксиально-полосковые переходы (КПП), фазовращатели 5, вентили 6, делитель мощности 7, вторые КПП 8, сумматор 9, опорную стойку 10, согласованную нагрузку. Применение КПП 4 с центральными проводниками соосными центральным проводникам полосковой линии 2 и ортогональными цен

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

iim Я.) iin 1 / 00657 А 1 (5!)5 Н 01 Q 3/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ " .„ я =

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4622701/09 (22) 20.12.88 (46) 23.12.91, Бюл, М 47 (72) С.M.Êåðïåëåâ и И,В.Пышненко (53) 621.329.67 (088.8) (56) Плацдарм./НИИЭИР, Регистрационный номер 29788. М., 1981, (54) ФАЗИРОВАННАЯ АНТЕННАЯ РЕШЕТ КА (57) Изобретение относится к технике фазированных антенных решеток (ФАР). Цель изобретения — упрощение конструкции и упрощение массогабаритных характеристик при улучшении развязки между делителем мощности и сумматором. ФАР содержит линейку излучателей 1, выполненных в виде печатных вибраторов, симметричную полосковую линию 2, содержащую направленный ответвитель, первые коаксиально-полосковые переходы (КПП), фазовращатели 5, вентили 6, делитель мощности 7, вторые КПП 8, сумматор 9, опорную стойку 10, согласованную нагрузку. Применение КПП 4 с центральными проводниками соосными центральным проводникам полосковой линии 2 и ортогональными цен17О0657

3О тральными проводниками вторых КПП 8 позволяет упростить конструкции и уменьшить массогабаритные характеристики

ФАР за счет удаления из конструкции фи Изобретение относится к технике ан тенных решеток и может быть использовано ! в насадочных радиомаяках.

Цель изобретения — упрощение конст рукции и уменьшение массогабаритных ха рактеристик при улучшении развязки между делителем мощности и сумматором.

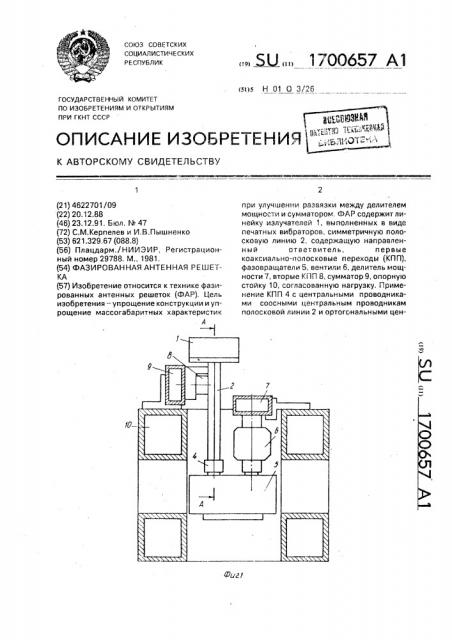

На фиг, 1 представлена фазированная антенная решетка, поперечный разрез; на фиг. 2 — сечение А-А на фиг. 1.

Фазированная антенная решетка содержит линейку излучателей 1, выполненную в виде печатных вибраторов, симметричную полосковую линию 2, содержащую направленный ответвитель 3, первые коаксиально-полосковые переходы 4, фазовращатели 5, вентили 6, делитель 7 мощности, вторые коаксиально-полосковые переходы 8, сумматор 9, опорную стойку 10, согласованную нагрузку 11.

Фаз и рован ная антен ная решетка (ФАР) работает следующим образом, Сигнал с выходов делителя 7 мощности, через вентили 6, фазовращатели 5, первые соосные с симметричной гюлосковой линией 3 коаксиально-полосковые переходы

4, полосковую линию 2 поступает на излучатели 1, в качестве которых использованы печатные вибраторы. Часть мощности излучается в пространство излучателями 1, а другая часть — через направленные ответвители 3, вторые перпендикулярные коаксиально-полосковые переходы 8 поступает на сумматор 9 для формировaíèÿ сигнала контроля. Применение первых коаксиально-полосковых переходов 4 в виде соосных полосковой линии 2. центральные проводники которых ортогональны центральным проводникам вторых перпендикулярных коаксиально-полосковых переходов 8, позволяет упростить конструкцию и уменьшить дерных и полосковых линий, соединяющих излучатели 1 с фаэовращателями 5 и сумматором 9, а также за счет размещения линейки иэ учателей 1 на сумматоре 9. 2 ил. массогабаритные характеристики ФАР за счет установки линейки излучателей 1 на сумматоре 9, удаления параллельных фидерных линий и полосковых линий, которыми были соединены излучатели 1 с фаэовращателями 5 и сумматором 9, соответственно, при улучшении развязки между делителем 7 мощности и сумматором 9.

1О

2О коаксиально-полосковым переходом, центсоединен с соответс; вующим входом делиправленного ответвителя соединен с последовательно соединенными вторым ральный проводник которого перпендикулярно к центральному проводнику симметричной полосковой линии, и сумматором, а третий выход направленного ответвителя соединен с согласованной нагрузкой,,отличающаяся TGM, что, с целью упрощения конструкции и уменьшения массогабаритных характеристик при улучшении развязки между делителем мощности и сумматором, центральные проводники первых коаксиально-полосковых переходов выполнены соосно с центральными проводникам и симметричных полосковых линий и ортогонально центральным проводникам вторых коаксиально-полосковых переходов, при этом линейка излучателей установлена на сумматоре.

1700657

Составитель С.Меркулов

Техред M.Moðãåíòàï Корректор 3.Лончакова

Редактор M.ßíêîâè÷

Ю

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

Заказ 4473 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
