Оправка для заливки обмотки статора электрической машины компаундом

Оправка для заливки обмотки статора электрической машины компаундом

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - повышение качества обмотки статора электрической машины путем исключения повреждения изоляции при снятии оправки после заливки. Это достигается тем, центрирующий элемент 1 выполнен многослойным из листового упругого материала, а втулки 2 - в виде стаканов, внутренняя поверхность которых обхватывает снаружи концевые участки центрирующего элемента, а каждый его торзц примыкает к дну соответствующей втулки . Для повышения надежности оправки перед заливкой внутренняя полость оправки заполнена сыпучим материалом. 1 з.л. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 К 15/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4668427/07 (22) 28.03.89 (46) 23.12.91; Бюл. f4 47 (75) В.Ф.Федоров (53) 621.313.44(098.8) (56) Авторское свидетельство СССР

% 1136263, кл. Н 02 К 15/12, 1982. (54) ОПРАВКА ДЛЯ ЗАЛИВКИ ОБМОТКИ

CTATOPA ЭЛЕКТРИЧЕСКОЙ МАЩИНЫ

КОМПАУНДОМ (57) Изобретение относится к электротехнике. Цель изобретения — повышение качества обмотки статора электрической машины

„„Я „„1700698 А1 путем исключения повреждения изоляции при снятии оправки -после заливки. Это достигается тем, Гто центрирующий элемент 1 выполнен многослойным из листового упругого материала, а втулки 2 — в виде стаканов, внутренняя поверхность которых обхватывает снаружи концевые участки центрирующего элемента, а каждый его торец примыкает к дну соответствующей втулки. Для повышения надежности оправки перед заливкой внутренняя полость оправки заполнена сыпучим материалом. 1 э.п. ф-лы, 1 ил.

1700698

Изобретение относится к машиностроению и предназначено для заливки компаундом статороа электрических машлн, а частности сТВТороВ для ВОДОпОГружных электродвигателей, имеющих развитые В 5 длину пакеты, Из иэвестHых опрааок наиболее близKGN к предлаГаемой по техническОЙ сущнО сти является ппраВКВ Вля заливки обмотки

1 статора электрической машины, содержа- 10 щая центрирующий элемент с сообщающ1лмися осевым и радиальными каналами для подачи NBGJI5! I4NOHHGI G мат8риала K Обмотке, причем для удобства эксплуатации он ; выполнен составным В виде аксиально рас- 15 положенных втулок, снабженных элементами BBBNMHGN фиксации.

Одним из недостатков этой оправки является необходимость приложения большого усилия для выпрессовки ее частей после 20 полимеризации компаунда. При удалении оправки пограничные с.ней слои компаунда испытыва>от значительные механические усилия, что приводит к образованию на поверхности компаунда микротрещин, через 25 которые впоследствии влага проникает к проводам обмотки статора. Это ухудшает качество залитого компаундом пакета статора.

Цель изобретения — повышение качест- 30 ва обмотки статора путем исключения повреждения изоляции, Указанная цель в оправке для заливки обмоткл статора электрической машины компаундом, содержащей центрирующий 35 элемент и установленные по его торцам конусные втулкл для формирования поверхности компаунда в зоне лобовых частей обмогки, достигается тем, что центрирующий элемент выполнен многослойным из 40 упругого листового материала, втулки — в алде стаканов, внутренняя поверхность коTopblx обхватывает снару>ки концевые участки центрирующего элемента, а каждый иэ торцов последнего примыкает ко дну соот- 45 ветстаующей втулки, Для повышения надежности центрирующего элемента путем исключения его деформации при заливке внутренняя полость оправки может быть заполнена сыпучим ма- 50

T8PNBftOM.

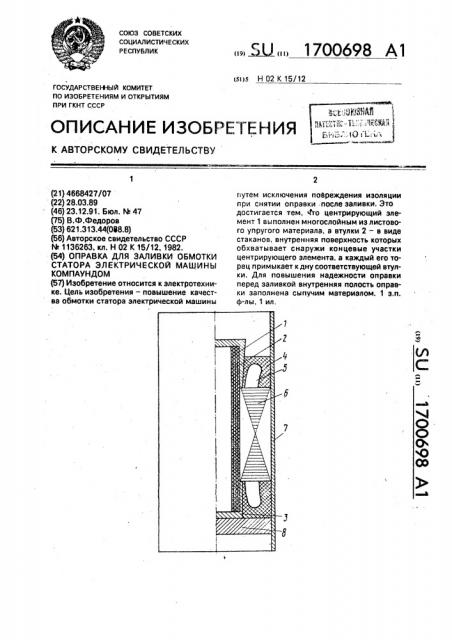

На чертеже показана предлагаемая опрама прлменительно к эаллвке аодопогружного электродвигателя, Оправка для заливки обмотки статора 55 электрический машины компаундом состоит иэ центрирующегo элемента 1, аыполНВННОГО МНОГОСЛОЙНЫМ Иэ УПРУГОГО листового материала, верхней втулки 2 и нижн8й втулки 3, выполненных В Виде ста канов, внутренняя поверхность которых об- хватывает снаружи концевые участки центрирующего элемента 1, На период заливки компаунда 4 Обмоткл 5 пакета статора 6, KQTopblA установлен B корпус--Tpl 6 7, нижний конец последней загерметиэирован заглушкой 8.

Заливку статора с использованием предлагаемой оправки произ îäÿò следующим образом.

В,расточку пакета статора 6 устанавливают предварительно свернутый иэ упругого материала центрирующий элемент 1, расправляют efo для плотного прилегания наружноГО слоя к поверхности ОастОчки пакета статора 6, затем на выступающие из пакета KGHI48abl8 участки центрируioa48f элемента 1 устанавливают втулки 2 N 3 так, что их внутренняя поверхность обхватывает концевые участки центрирующего элемента

1. После этого корпус 7 снизу герметизируют заглуш кой 8. Заливку ком оаунда 4 производят сверху, после чего компаунд 4 полимеризую.

После полимеризации компаунда 4 из корпуса 7 удаляют заглушку 8, а затем центрирующий элемент 1, для чего внутренние слои последнего скручивают, С уменьшением диаметра центрирующий элемент 1 легко удаляется из расточки пакета статорг 6 бвз повреждения поверхностного слоя компаунда 4. Наружный слой центрирующего элемента 1 выполняют из материала„ обладающего антиадгезионными свойствами, Внутрь оправки может бьть =-асыпан сыпучий материал, например дробь, что повышает ее надежность путем исключения деформации при заливке. При этом сыпучий материал может быть нагрет или охлажден, что Оказывает влияние на режим полимеризации компаунда 4. При использовании сыпучего материала после удаления заглушки

8 сыпучий материал также удаляют из onpaBKN.

Формула изобретения

1, Оправка для заливки обмотки статора электрической машины компаундом, содержащая центрирующий элемент и установленные по его торцам конусные Втулки для формирования поверхностл компаунда в зоне лобовых частеи ОбмОтки, о л и ч a io щ а Я с я тем, что., с целью повышения качества

Обмотки путем исключениЯ повреждения изоляции, центрирующий элемент выполнен мноГослОйным иэ упруГОГО листОВОГО материала, Втулки а Виде стаканоа; внутренняя поа8рхнОсть котОрых ОхВатчВ88т снару>ки концевые участки,.,,ентриоующега
