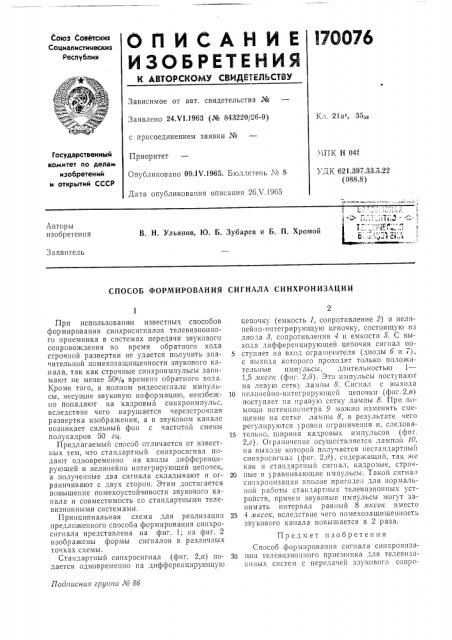

Патент 170076

Способ формирования сигнала синхронизации



Союз Советскик

Социалистииескиз

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 24.Ч1.1963 (№ 843220/26-9) Кл. 21а1, 35„-, с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

1.!ПК Н 041

УДК 621.397.33.5.22 (088.8) Приоритет

Опубликовано 09.1V.1965. Бюллетень ¹ 8

Дата опубликования описания 26Х.1965 (Авторы изобретения

В. H. Ульянов, Ю. Б. Зубарев и Б. П. Хромой

Заявитель

СПОСОБ ФОРМИРОВАНИЯ СИГНАЛА СИНХРОНИЗАЦИИ

Подписная гру гпа ¹ 8б

При использовани и известных способов формирования синхроспгн алов телевизионного приемника в системах передачи звукового сопровождения во время обратного хода строчной развертки не удается получить значительной помехозащищенности звукового канала, так как строчные синхроимпульсы занимают не менее 50О О времени обратного хода.

Кроме того, в полном видеосигнале импульсы, несущие звуковую информацию, неизбежIIo попадают на кадровый синхроимпульс, вследствие чего нарушается черезстрочная развертка изображения, а в звуковом канале возникает сильный фоп с частотой смены полукадров 50 ги.

Предлагаемый способ отличается от известных тем, что стандартный синхросигнал подают одновременно на входы дифференцирующей и нелинейно интегрирующей цепочек, а полученные два сигнала складывают и ограничивают с двух сторон. Этим достигается повышение помехоустойчивости звукового канала и совместимость со стандартными телевизионными системами.

Принципиальная схема для реализации предложенного способа формирования синхросигнала представлена на фиг. 1; на фиг. 2 изображены формы сигналов в различных точках схемы.

Стандартный синхросигнал (фиг. 2,a) подается одновременно на дифференцирующую цепочку (емкость 1, сопротивление 2) и нелинейно-интегрирующую цепочку, состоящую из диода 8, сопротивления 4 и емкости 5. С выхода дифференцирующей цепочки сигнал по5 ступает на вход ограничителя (диоды б и i), с выхода которого проходят только положительные импульсы, длительностью 1—

1,5 яксек (фпг. 2,о). Этп импульсы поступаюг на левую сетку лампы 8. Сигнал с выхода

10 нелинейно-интегрирующей цепочки (фпг. 2,в) поступает па правую сетку лампы 8. Прп помощи потенцпометра 9 можно изменять смещение»а сетке лампы 8, в результате чего регулируются уровни ограничения и, следова15 тельно, ширина кадровых импульсов (фпг.

2,г). Ограничение осуществляется лампой 10, па выходе которой получается нестандартный сипхроспгпал (фиг. 2,д), содержащий, так же как п стандартный сигнал, кадровые, cTpol20 пые и уравнивающие импульсы, Такой сигнал синхронизации вполне пригоде для нормальной работы стандартных телевпзиоппы устройств, причем звуковые импульсы могут занимать интервал равный 8 лксек вместо

25 4 иксек, вследствие чего помехозащищенность звукового капала повышается в 2 раза.

Предмет изобретения

Способ формирования сигнала спнхро пза30 пни телевизионного приемника для телевизионных систем с передачей звукового сопроNLl2 2

Составитель Е. Е. Егудов

Редактор Н. С. Коган Техред Ю. В. Баранов Корректор Ю. М. Федулова

Зак. 898/3 Тираж 1075 Формат бум. 60 (90 /з Объем 0,21 изд. л. Цена 5 коп.

ЦНИИП1Л Государственного комитета по делам .изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2 вождения во время обратного Мода строчной развертки, отличающийся тем, что, с целью повышения помехоустойчивости передачи звукового сопровождения и совместимости со стандартными телевизионными снстемамн, 01андартный синхросигнал 11ода1от одновременно 113 входы дифференцнрующей н нелинейно интсгрирующе11 цепочек, затем полу-, чслные два сигнала складывают и ограничи5 ва!От с дв х сторон.
