Изобретение относится к рентгенотехнике , а именно к рентгеновским аппаратам со среднечастотным инверторным преобразованием в главной цепи. Цель изобретения снижение габаритов и массы. Для этого блок 3 предварительной фильтрации, включенный между сетевым выпрямителем 2 и стабилизатором-регулятором 4, образован включенными встречно-параллельно диодом 9 и тиристором 10 и конденсатором 11, одним выводом подключенным к общей точке катода диода 9 и анода тиристора 10. На выходе выпрямителя 2 включен датчик 12 напряжения,соединенный с компаратором 13. Последний входит в состав компэраторной схемы, формирующей сигнал управления тиристором 10. В результате этого в интервале времени, когда выходное напряжение выпрямителя 2 ниже заданного уровня , питание стабилизатора-регулятора 4 осуществляется от конденсатора 11, а остальное время - непосредственно от выпрямителя 2. 2 ил. W Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 05 G 1/12

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4712759/25 (22) 29.06.89 (46) 23.12.91.Бюл.hh 47 (71) Московский авиационный институт им.Серго Орджоникидзе (72) Ю.И.Кован, С,В,Смирнов и В.Р,Чорба (53) 621.386 (088.8) (56) 1. Акцептованная заявка ФРГ

N 2223371, кл. Н 05 G 1/32, 1976.

2. Выложенная заявка ФРГ hh 3546213, кл. Н 05 G 1/12, 1986.

3. Выложенная заявка ФРГ М 2846458, кл. Н 05 G 1/20, 1980. (54) РЕНТГЕНОВСКИЙ АППАРАТ (57) Изобретение относится к рентгенотехнике, а именно к рентгеновским аппаратам со среднечастотным инверторным преобразованием в главной цепи. Цель изобретения—

„„Я2„„1700782 А1 снижение габаритов и массы. Для этого блок

3 предварительной фильтрации, включенный между сетевым выпрямителем 2 и стабилизатором-регулятором 4, образован вкл ючен н ы ми встречно-параллельно диодом 9 и тиристором 10 и конденсатором 11, одним выводом подключенным к общей точке катода диода 9 и анода тиристора 10, На выходе выпрямителя 2 включен датчик 12 напряжения, соединенный с компаратором

13. Последний входит в состав компараторной схемы, формирующей сигнал управления тиристором 10. В результате этого в интервале времени, когда выходное напряжение выпрямителя 2 ниже заданного уровня, питание стабилизатора-регулятора 4 осуществляется от конденсатора 11, а остальное время — непосредственно от выпрямителя 2. 2 ил.

1700782

Изобретение относится к рентгенотехнике, конкретнее к рентгеновским аппаратам со среднечастотным инверторным преобразованием в главной цепи.

Известен рентгеновский аппарат, содержащий в главной цепи последовательно соединенные сетевой двухполупериодный выпрямитель, стабилизатор-регулятор напряжения, инвертор, высоковольтный трансформатор, высоковольтный выпрямитель и рентгеновскую трубку (1), Недостатком известного аппарата является отсутствие сглаживающего фильтра на входе стабилизатора-регулятора напряжения, что приводит к более жесткому режиму его работы.

Известен рентгеновский аппарат, содержащий последовательно соединенные сетевой двухполупериодный выпрямитель, блок предварительной фильтрации в виде (С-фильтра, стабилизатор-регулятор постоянного напряжения с емкостным фильтром, инвертор, высоковольтный трансформатор, высоковольтный выпрямитель и рентгеновскую трубку, систему управления инвертором и стабилизатором-регулятором (2).

Наиболее близким к предлагаемому является рентгеновский аппарат, содержащий в главной цепи последовательно соединенные сетевой двухполупериодный выпрямитель, блок предварительной фильтрации в виде пассивного LC-фильтра, стабилизатор-регулятор постоянного напряжения с емкостным фильтром, инвертор, высоковольтный трансформатор и высоковольтный блок из высоковольтного выпрямителя и рентгеновской трубки, систему управления инвертором и стабилизатором-регулятором, датчики напряжения в главной цепи, связанные с компараторной схемой формирования управляющих сигналов (3).

Недостатком известных устройств является то, что питание стабилизатора-регулятора постоянно осуществляется через сглаживающий фильтр, в результате чего конденсатор последнего должен иметь достаточную емкость, что приводит к увеличению габаритов и массы аппарата, Цель изобретения — снижение габаритов и массы.

Поставленная цель достигается тем, что в рентгеновском аппарате блок предварительной фильтрации выполнен в виде включенных встречно-параллельно диода и тиристора, один датчик напряжения включен на выходе сетевого двухполупериодного выпрямителя и выход подключенной к нему компараторной схемы формирования

55 сигнала управления соединен с управляющим электродом тиристора.

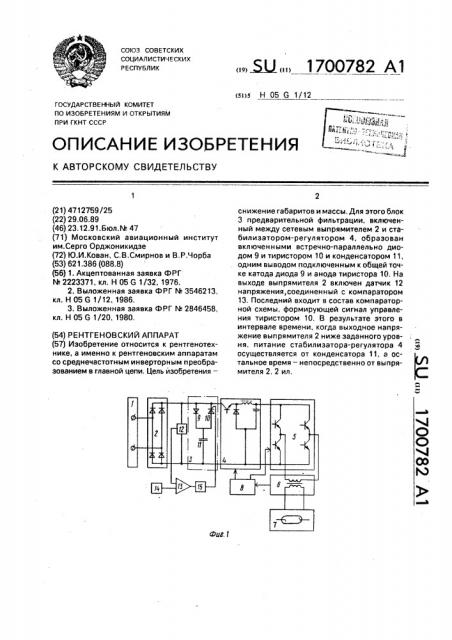

На фиг.1 показана структурная схема рентгеновского аппарата; на фиг.2 — циклограмма напряжения на входе стабилизатора-регулятора.

Рентгеновский аппарат содержит однофазный источник 1 питания переменного тока, главную цепь, в состав которой входят последовательно соединенные сетевой двухполупериодный выпрямитель 2, блок 3 предварительной фильтрации, стабилизатор-регулятор 4 постоянного напряжения, инвертор 5, высоковольтный трансформатор 6 и высоковольтный блок 7 с рентгеновской трубкой (в состав блока 7 может входить высоковольтный выпрямитель - не показан). Также имеется система 8 управления стабилизатором-регулятором 4 и инвертором 5.

Блок 3 предварительной фильтрации образован включенными встречно-парал.лельно диодом 9 и тиристором t0, а также конденсатором 11, одним выводом соединенным с общей точкой катода диода 9 и анода тиристора 10. На выходе двухполупериодного выпрямителя 2 включен датчик 12 напряжения, подключенный к Одному входу компаратора 13, входящего в состав компараторной схемы формирования сигнала управления, состоящей из последовательно соединенных источника 14 опорного напряжения, компаратора 13 и усилителя 15, выход которого подключен к управляющему электроду тиристора 10.

Аппарат работает следующим образом, В исходном состоянии напряжение на конденсаторе 11 блока 3 предварительной фильтрации равно амплитудному напряжению источника 1, поскольку конденсатор 11 заряжается от источника 1 через двухполупериодный выпрямитель 2 и диод 9, В момент времени tt (фиг.2), когда напряжение источника 1 уменьшается и сравнивается с напряжением, задаваемым источником 14 опорного напряжения, на выходе компаратора 13 формируется сигнал управления, поступающий через усилитель 15 на управляющий электрод тиристора 10. Последний открывается, и с этого момента времени питание стабилизатора-регулятора 4 осуществляется от конденсатора 11 (заштрихованная зона на фиг,2). В момент времени 1, когда напряжение источника 1 и напряжение на конденсаторе 11 сравниваются, происходит закрывание тиристора 10, и стабилизатор-регулятор 4 питается непосредственно от выпрямителя 2, Емкость конденсатора 11 выбирается из условия равенства напряжения на нем в момент вре1700782 сии

1 2

Составитель К.Кононов

Редактор Н.Рошулич Техред М,Моргентал Корректор Э.Лончакова

Заказ 4479 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 мени тя)напряжению, задаваемому источником 14 опорного напряжения, Такой режим работы позволяет снизить массу и габариты конденсатора 11, а также массу и габариты стабилизатора-регулятора 4, напряжение с выхода которого известным образом преобразуется инвертором 5 в переменное напряжение частотой 800-1000 Гц, которое повышается высоковольтным трансформатором 6 и поступает на рентгеновскую трубку высоковольтного блока 7 или непосредственно, или через высоковольтный выпрямитель.

Формула изобретения

Рентгеновский аппарат, содержащий в главной цепи последовательно соединенные сетевой двухполупериодный выпрямитель, блок предварительной фильтрации, стабилизатор-регулятор постоянного напряжения с емкостным фильтром, инвертор, высоковольтный трансформатор, высоковольтный блок с рентгеновской трубкой, а также систему управления инвертором и

5 стабилизатором-регулятором и по меньшей мере один датчик напряжения в главной цепи, подключенный к компараторной схеме формирования сигнала управления, о т л ич а ю шийся тем, что, с целью снижения

10 габаритов и массы, блок предварительной фильтрации выполнен в виде включенных встречно-параллельно диода и тиристора и конденсатора, одним выводом соединенного с общей точкой катода диода и анода

15 тиристора, датчик напряжения включен на выходе сетевого двухполупериодного выпрямителя и выход компараторной схемы формирования сигнала управления подключен к управляющему электроду тиристора.
