Держатель светодиода

Держатель светодиода

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s Н 05 К 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4432178/21 (22) 21.03,88 (46) 23.12,91.Бюл.N 47 (72) И.cD,Марванов (53) 621,316.34(088,8) (56) Авторское свидетельство СССР

N 308545,кл. Н 05 К 7/00, 04,09.67.

Авторское свидетельство СССР

¹ 776622222200, кл. Н 05 К 7/02, 01,12.78, „, Ы2„„1700788 Al (54) ДЕРЖАТЕЛЬ СВЕТОДИОДА (57) Изобретение относится к установочным изделиям, Цель изобретения — улучшение эксплуатационных возможностей-достигается тем, что держатель светодиода, содержащий корпус 1, выполненный в виде бочкообразной цанги с фланцем 2, и контакты, снабжен дополнительными контактами и печатной платой 5 в виде диска, на котором размещены дополнительные контакты.

3 ил.

С)

С) 4

СО

1700788

Формула изобретения

Держатель светодиода, содержащий корпус, выполненный в виде бочкообразной цанги из упругого материала с фланцем, и контакты, отличающийся тем, что, с целью улучшения эксплуатационных возможностей, он снабжен дополнительными контактами для монтажных проводов и печатной платой в виде диска, по кромкам которого выполнены пазы в виде фасок, размещенного в поперечных пазах, выполненных во внутренних стенках лепестков цанги, причем лепестки цанги размещены в пазах печатной платы, на которой выполнены попарно соединенные друг с другом основные и дополнительные контакты. РЩ Составитель А.Цырендондоков

Редактор Н.Тупица Техред M.Mîðãåíòàë Корректор Э,Лончакова

Заказ 4479 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к установочным изделиям, Цель изобретения — улучшение эксплуатационных возможностей путем упрощения операций монтажа и замены 5 светодиодов.

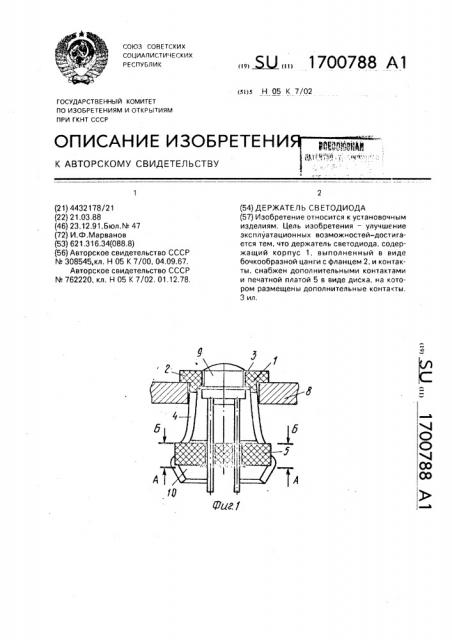

На фиг.1 изображен держатель светодиода, общий вид; на фиг,2 — сечение А-А на фиг,1; на фиг.3 — сечение Б-.Б на фиг,1.

Держатель содержит корпус 1, выпол- 10 ненный в виде бочкообразной цанги и изготовленный, например, из фенопласта, с фланцем 2 и центральным отверстием 3, с четырьмя упругими элементами-лепестками 4, и печатную плату 5 в виде диска с 15 четырьмя монтажными отверстиями 6 и четырьмя пазами 7 в виде фасок.

Корпус 1 размещается в отверстии лицевой панели 8 до упора фланцем 2, Внутри корпуса 1 устанавливается с выходом свето- 20 излучающей части в отверстии 3 светодиод

9. В поперечных пазах 10 подпружиненных при этом упругих элементов 4 размещается печатная плата 5 с предварительно продетыми в соответствующие монтажные отвер- 25 стия 6 выводами светодиода 9, Другие два монтажных отверстия 6 предназначены для установки неизолированных концов подводимых проводов (не показаны). Монтажные отверстия 6 снабжены соединенными по- 30 парно печатными проводниками 11, контактными площадками 12, к которым производится пайка выводов светодиода 9 и подводимых проводов.

Для обеспечения подпружинивания уп- 35 ругих элементов 4 печатная плата 5 выполняется с диаметром, большим расстояния между основаниями поперечных пазов 10 противоположно размещенных упругих элементов 4, Подпружиненные упругие элементы 4 обеспечивают зажим печатной платы 5 в поперечных пазах и, одновременно, зажим корпуса 1 в отверстии лицевой панели

8. Пазы 7 облегчают ввод печатной платы 5 внутрь упругих элементов 4 и препятствуют проворачиванию печатной платы 5, установленной в поперечных пазах 10.

Держатель светодиода используют следующим образом, На лицевую панель 8 устанавливают корпус 1 держателя. В него закладывают светодиод 9 и печатную плату 5, фиксируя корпус 1 на панели 8. К контактам 12 припаивают выводы светодиода 9 и подводимые провода,
