Очиститель рядков корнеплодов и междурядий от ботвы

Очиститель рядков корнеплодов и междурядий от ботвы

Иллюстрации

Показать все

Реферат



Изобретение относится к -очистителям рядков корнеплодов и междурядий от ботвы . Цель изобретения - улучшение качества очистки и уменьшение выбивания корнеплодов из почвы. Очиститель рядков корнеплодов и междурядий от ботвы содержит горизонтальный вал 1, установленный под углом к направлению рабочего движения очистителя . На валу 1 закреплены секции бил 3 для очистки рядков корнеплодов, чередующиеся с секциями бил 4 для очистки междурядий. Билы 3 имеют меньшую длину по сравнению с билами 4. Каждые две секции бил 4 установлены несимметрично со смещением вертикальной их плоскости симметрии в сторону передней опоры 2 относительно вертикальной плоскости симметрии секции бил 3, размещенной между упомянутых двух секции бил 3, размещенной между упомянутых двух секций бил 4. В процессе работы билы 4 воздействуют на рядки корнеплодов в задней зоне очистителя в большей степени, чем в передней его зоне. 3 ил. СП с -ч о ел . Фаг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s А 01 D 23/02

ОПИСАНИЕ ИЗОБРЕТЕН

1 "

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ-И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4803513/15 (22) 19.03.90 (46) 30.12.91. Бюл. N 48 (71) Производственное объединение "Тер- нопольский комбайновый завод им. XXV сьеэда КПСС" (72) Я.А.Павлов, С.И.Греченюк, M.Ã.Äàíèëüченко, В.А.Мартыненко и В.В.Дудка (53) 631.358.459(088.8) (56) Очиститель головок корнеплодов двухвальный ОГД-6А, Техническое описание: Инструкция по эксплуатации и техническому обслуживанию. Тернополь: Облполиграфиздат, 1988, с, 57, рис. 11. (54) ОЧИСТИТЕЛЬ РЯДКОВ КОРНЕПЛОДОВ И МЕЖДУРЯДИЙ ОТ БОТВЫ (57) Изобретение относится к.очистителям рядков корнеплодов и междурядий от ботвы. Цель изобретения — улучшение качества

„„Я „„1701 151 А1 очистки и уменьшение выбивания корнеплодов из почвы. Очиститель рядков корнеплодов и междурядий от ботвы содержит горизонтальный вал 1, установленный под углом к направлению рабочего движения очистителя . На валу 1 закреплены секции бил 3 для очистки рядков корнеплодов, чередующиеся с секциями бил 4 для очистки междурядий. Билы 3 имеют меньшую длину по сравнению с билами 4. Каждые две секции бил 4 установлены несимметрично со смещением вертикальной их плоскости симметрии в сторону передней опоры 2 относительно вертикальной плоскости симметрии секции бил 3, размещенной между упомянутых двух секции бил 3, размещенной между упомянутых двух секций бил

4. В процессе работы билы 4 воздействуют на рядки корнеплодов в задней зоне очистителя в большей степени, чем в передней его зоне. 3 ил.

1701151

Составитель В.Протурнов

Редактор Т.Лазаренко Техред M.Moðãåíòàë Корректор С.шевкун

Заказ 4483 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, в частности к очистителям рядков корнеплодов и междурядий от ботвы.

° Цель изобретения -улучшение качества 5 очистки и уменьшение выбиваний корнеплОДОВ иэ пОчВы.

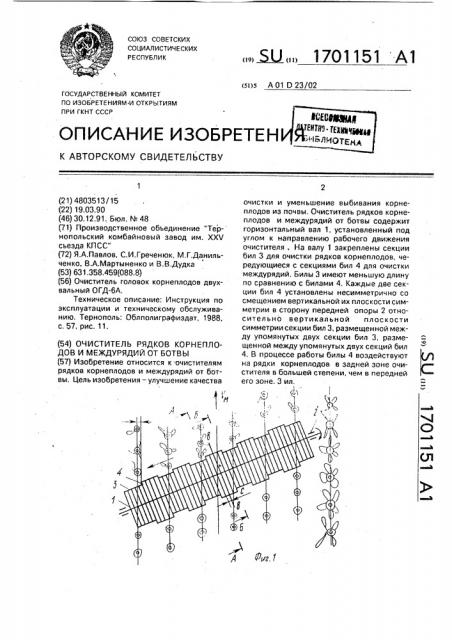

На фиг.1 изображен схематически очиститель рядков корнеплодов и междурядий . от ботвы, вид сверху; на фиг,2 — разрез А-А 10 на фиг,1; на фиг.3 — разрез Б-Б на фиг,1.

Очиститель рядков корнеплодов и междурядий от ботвы содержит горизонтальный вал 1, установленный на опорах 2 под углом к направлению рабочего движения очисти- 15 теля и несущей секции эластичных бил 3 для очистки рядков корнеплодов, чередующиеся с секциями эластичных бил 4 для очистки междурядий. Билы 3 имеют меньшую длину по сравнению с билами 4. Каждые две сек- 20 ции бил 4 для междурядий установлены не.симметрично со смещением в сторону передней опоры 2 вала 1 своих вертикальных полостей симметрии в — в относительно вертикальной плоскости симметрии секции 25 бил 3 для рядков, размещенной между упо.мянутых двух секций бил 4 для очистки междурядий, т,е. Все секции бил 4 расположены со смещением в сторону, противоположную в данном случае направлению перемеще- 30 ния растительных остатков при работе очи-, стителя.

Очиститель рядков корнеплодов и междурядий работает следующим образом.

При движении очистителя вдоль рядков корнеплодов вал 1, вращаясь против его рабочего хода, обрабатывает эластичными билами 3 рядки корнеплодов, удаляя с их головок остатки ботвы. При этом билы 4 очищают междурядья от растительных остатков, способствуя удалению их на убранное поле из зоны захвата очистителя.

Поскольку секции бил 4 смещены от плоскости симметрии секций бил 3, а следовательно, расположены несимметрично по отношению к рядкам корнеплодов, то в передней зоне очистителя билы 4 практически не воздействуют на рядок корнеплодов, в то время как в задней зоне очистителя эти же билы 4 воздействуют на головки корнеплодов, ударяя по ним сверху вниз.

Формула изобретения

Очиститель рядков корнеплодов и междурядий от ботвы, включающий установленный на опоры горизонтально и под углом к направлению рабочего движения очистителя вал, несущий секции эластичных бил для очистки рядков корнеплодов, чередующиеся с секциями эластичных бил для очистки междурядий, при этом билы для очистки рядков имеют меньшую длину по сравнению с билами для очистки междурядий, о тл и ч а ю шийся тем, что, с целью улучшения качества очистки и уменьшения выбивания корнеплодов из почвы, каждые две секции бил для междурядий установлены несимметрично со смещением в сторону передней опоры вала своих вертикальных плоскостей симметрии относительно вертикальной плоскости симметрии секции бил для рядков, размещенной между упомянутых двух секций бил для очистки междурядий.
