Реферат



Изобретение относится к очистителям корнеплодов от ботвы на корню. Цель изобретения - улучшение качества очистки корнеплодов от ботвы, преимущественно кормовой свеклы. Очиститель корнеплодов от ботвы на корню содержит горизонтальный вал 1 с осями 3, на которых закреплены секции очистительных элементов 5 и 6. Очистительные элементы 5. имеющие большую длину, чем очистительные элементы 6, расположены вдоль вала 1 с большим шагом по сравнению с очистительными элементами 6. При работе очистителя более длинные очистительные элементы 5 воздействуют на головки корнеплодов, а очистительные элементы 6 - в основном на ботву корнеплодов . 2 ил. И

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (505 А 01 О 23/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4806810/15 (22) 29.03.90 (46) 30.12.91. Бюл. f+ 48 (71) Производственное объединение "Тернопольский комбайновый завод им ХХУ съезда КП СС" (72)М.Г.Данильченко, P.Á.Ðåâêo, Я.И.Козиброда, Я.А.Павлов, В.А.Мартыненко, В.В.Дудка и В.И.Новиков (53) 631.358.428(088.8) (56} Авторское свидетельство СССР

bk 1428250, кл. А 01 D 23/02, 1987.

Авторское свидетельство СССР

hh 1445601, кл. А 01 0 23/02, 1984. (54} ОЧИСТИТЕЛ Ь КОР Н Е ПЛОДОВ ОТ

6ОТ861 НА КОРНЮ.

„„. Ж „„1701152 А1 (57) Изобретение относится к очистителям корнеплодов от ботвы на корню. Цель изобретения — улучшение качества очистки корнеплодов от ботвы, преимущественно кормовой свеклы. Очиститель корнеплодов от ботвы на корню содержит горизонтальный вал 1 с осями 3, на которых закреплены секции очистительных элементов 5 и 6, Очистительные элементы 5, имеющие большую длину, чем очистительные элементы 6, расположены вдоль вала 1 с большим шагом по сравнению с очистительными элементами 6, При работе очистителя более длинные очистительные элементы 5 воздействуют на головки корнеплодов, а очистительные элементы 6- в основном на ботву корнеплодов. 2 ил.

1701152

Изобретение относится к сельскохозяйственному машиностроению, B частности к очистителям корнеплодов от ботвы на корню, Цель изобретения — улучшение качества 5 очистки корнеплодов от ботвы, преимущественно кормовой свеклы.

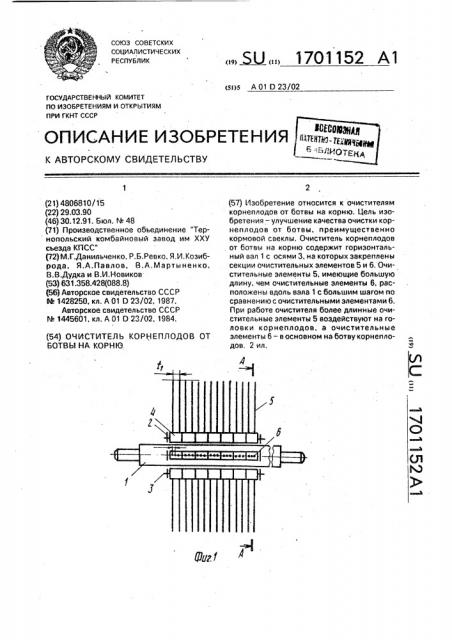

На фиг,1 схематически изобра>кен очиститель корнеплодов от ботвы на корню, план; на фиг,2 — сечение А-А на фиг.1. 10

Очиститесь корнеплодов or ботвы на корню состоит из горизонтального вала 1, на котором посредством кронштейнов 2 и осей 3 в обоймах 4 установлены секции очистительных элементов 5 и 6, имеющие в 15 поперечном направлении круглое сечение, Очистительные элементы 5, расположенные на одной оси 3, свободные концы которых максимально удалены от оси вращения (фиг.2) на величину R<, установлены 20 между собой с шагом 1 (фиг.1). Соседние секции очистительных элементов 6, расположенных на осях 3 в обоймах 4, имеют меньшую высоту вь1ступа свободных концов элементов 6 (величина йг), При этом очисти- 25 тельные элементы 6 расположены ме>кду собой с шагом tz, величина которого меньше величины шага т1 между элементами 5.

Очиститель работает следующим образом, 30

При вращении вала 1 соответственно вращаются очистительные элементы 5 и 6, При взаимодействии последних с ботвой происходит очистка корнеплодов. Очистительные элементы 6, концы которых распо- 35 ложены на меньшем радиусе вращения Rz настраиваются на очистку только ботвы и не взаимодействуют даже с высоко расположенными корнеплодами. Очистительные элементы 5, концы которых располо>кены на 40 большем радиусе при очистке взаимодействуют с корнеплодами, очищая их (фиг,3).

В связи с тем, что частота расположения очистительных элементов 6 больше чем элементов 5, то очистители 6 с высокой эффективностью будут оббивать ботву, непосредственно не взаимодействуя на корни. В случае, если расположить концы элементов 6 на одинаковом радиусе с элементами 5, то происходит выбивание корней кормовой свеклы из почвы, где корни большей своей частью расположены над почвой. Взаимодействовать с корнями могут лишь элементы с большим шагом расположения, что в данном случае выполняют очистители 5, шаг между которыми больше чем шаг между элементами 6.

Таким образом, элементы 6 с большей частотой расположения и установленные на меньшем радиусе очистки производят оббивание ботвы, а элементы 5 с меньшей частотой расположения и установленные на большем радиусе вращения производят очистку (очевы вание) корней.

Формула изобретения

Очиститель корнеплодов от ботвы на корню, содержащий горизонтальный вал, несущий секции очистительных элементов, свободные концы которых установлены на различных расстояниях относительно оси вращения вала, отличающийся тем. что, с целью улучшения качества очистки корнеплодов от ботвы, преимущественно кормовой свеклы, очистительные элементы, свободные концы которых дальше удалены по отношению к оси вращения вала, установлены с большим шагом в направлении вдоль вала по сравнению с шагом расположения в том же направлении очистительных элементов, свободные концы которых расположены на меньшем расстоянии от оси вращения вала, при этом очистительные элементы ка>кдой из секций установлены на осях, закрепленных на горизонтальном валу.

1701152
