Реферат



Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при конструировании хлопкоуборочных машин. Цель изобретения - повышение надежности работы. В хлопкоуборочном аппарате транспортный коридор камеры сьема, подающий хлопок в общую приемную камеру, образован последовательно чередующимися шпиндельными барабанами и съемниками смежных секций аппарата с расстоянием между наружными поверхностями шпиндельных барабанов смежных секций в пределах 40-60 мм. Кроме того, передние кромки щитков, огораживающих задние шпиндельные барабаны , расположены за съемниками хлопка с этих барабанов по направлению перемещения аппарата. Днище транспортного коридора в зоне передних шпиндельных барабанов смежных секций имеет окно с опдпружиненной заслонкой. Выполнение и расположение предложенным образом элементов аппарата образует транспортный коридор с подвижными боковыми поверхностями , что обеспечивает беззабойный транспорт хлопка в приемник без участия воздушного потока. 1 з.п. ф-лы, 2 ил. (Л С

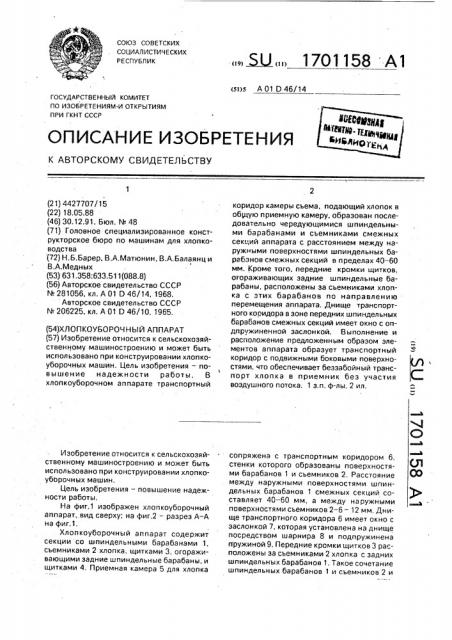

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 D 46/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ-И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4427707/15 (22) 18.05.88 (46) 30.12.91. Бюл. ¹ 48 (71) Головное специализированное конструкторское бюро по машинам для хлопководства (72) Н.Б.Барер, B.À.Ìàòþíèí, В.А.Балаянц и

В.А.Медных (53) 631.358:633.511(088.8) (56) Авторское свидетельство СССР

¹ 281056, кл. А 01 D 46/14, 1968, Авторское свидетельство СССР

¹ 206225, кл. А 01 D 46/10, 1965. (54)ХЛОПКОУБОРОЧНЫЙ АППАРАТ (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при конструировании хлопкоуборочных машин. Цель изобретения — повышение надежности работы. В хлопкоуборочном аппарате транспортный

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано при конструировании хлопкоуборочных машин.

Цель изобретения — повышение надежности работы, На фиг.1 изображен хлопкоуборочный аппарат, вид сверху; на фиг.2 — разрез А-А на фиг.1.

Хлопкоуборочный аппарат содержит секции со шпиндельными барабанами 1, сьемниками 2 хлопка, щитками 3, огораживающими задние шпиндельные бэрабаHû, и щитками 4, Приемная камера 5 для хлопка

„, Ы „„1701158 А1 коридор камеры сьема, подающий хлопок в общую приемную камеру, образован последовательно чередующимися шпиндельными барабанами и сьемниками смежных секций аппарата с расстоянием между наружными поверхностями шпиндельных барабанов смежных секций в пределах 40-60 мм. Кроме того, передние кромки щитков, огораживающих задние шпиндельные барабаны, расположены за сьемниками хлопка с зтих барабанов по направлению перемещения аппарата. Днище транспортного кооидора в зоне передних шпиндельных барабанов смежных секций имеет окно с опдпружиненной заслонкой. Выполнение и расположение предложенным образом элементов аппарата образует транспортный коридор с подвижными боковыми поверхностями, что обеспечивает беззабойный транспорт хлопка в приемник без участия воздушного потока. 1 з.п. ф-лы, 2 ил. сопряжена с транспортным коридором 6, стенки которого образованы поверхностями барабанов 1 и сьемников 2. Расстояние между наружными поверхностями шпиндельных барабанов 1 смежных секций составляет 40 — 60 мм, а между наружными поверхностями сьемников 2-6 — 12 мм, Днище транспортного коридора 6 имеет окно с заслонкой 7, которая установлена на днище посредством шарнира 8 и подпружинена пружиной 9. Передние кромки щитков 3 расположены за сьемниками 2 хлопка с задних шпиндельных барабанов 1. Такое сочетание шпиндельных барабанов 1 и сьемников 2 и

1701158 щитков образует коридор с подвижными боковыми поверхностями, что обеспечивает беээабойный транспорт хлопка без участия воздушного потока. Г1ри этом канал выполнен переменного сечения расширяющимся 5 в зоне шпиндельных барабанов 1 (для активизации самосброса хлопка ео шпинделей) и сужающимися в зоне сьемников 2 (для активного протискивания собираемого хлопка). Такое, расположение обеспечивает 10 активный самосброс хлопка со шпинделей .до сьемников 2 и надежный транспорт хлопка в камере сьема.

Для облегчения обслуживания транспортного коридора камеры сьема щитки 3, 15 ограждающие задние барабаны, образуют открытую вертикальную щель 10.

Хлопкоуборочный аппарат работает следующим образом.

При движении хлопкоуборочной машины по полю шпиндельные барабаны 1, контактирующие с кустами хлопчатника, собирают хлопок с куста и вносят его в камеру съема, часть хлопка снимается само- 25 сбросом за счет реверсивного вращения шпинделя, а остаток снимается сьемниками

2, Такая картина характерна как для передних, так и для задних шпиндельных барабанов 1. 30

Хлопок, снятый самосбросом, подводится к заднему сьемнику 2, который перебрасывает его на передний шпиндельный барабан 1, и далее к переднему сьемнику

2, который вбрасывает хлопок в общую приемную камеру 5, Формула изобретения

1, Хлопкоуборочный аппарат, содержащий секции, смежно расположенные и имеющие общие приемные камеры, сообщающиеся с транспортным коридором для хлопка, образованным поверхностями шпиндельных барабанов и сьемников смежных секций, и ограждающие задние шпиндельные барабаны щитки, образующие вертикальные щели между секциями, отличающийся тем, что, с целью повышения надежности в работе, передние кромки щитков, огораживающих задние шпиндельные барабаны, расположены за съемниками хлопка с этих барабанов по направлению перемещения аппарата, а наружные поверхности шпиндельных барабанов смежных секций расположены на расстоянии 40 — 60 мм.

2. Аппарат по п,1, отличающийся тем, что днище транспортного коридора в зоне передних шпиндельных барабанов сме>кных секций имеет окно с подпружиненной заслонкой.

1701158
