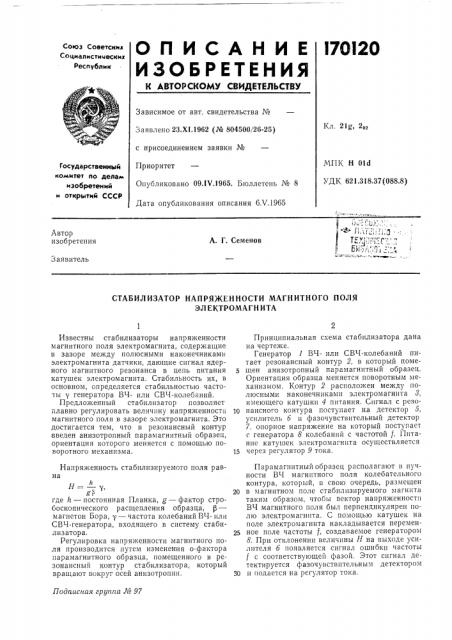

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l70I20

Союз Соеетскм

Социалистическими

Республик

Зависимое от авт. свидетельства №

Кл. 21g, 20

Заявлено 23.XI.1962 (№ 804500/26-25) с присоединением заявки №

Приоритет

Опубликовано 09.IV.1965. Бюллетень № 8

Дата опубликования описания 6Х.1965

МПК Н 01d

УДК 621.318,37 (088.8) Государственным комитет ло делам изобретений и открытий СССР

Автор изобретения

А. Г. Семенов

Заявитель

СТАБИЛИЗАТОР НАПРЯЖЕННОСТИ МАГНИТНОГО ПОЛЯ

ЭЛ ЕКТРОМАГН ИТА

Подписная группа № 97

Известны стабилизаторы напряженности магнитного поля электромагнита, содержащие в зазоре между полюсными наконечниками электромагнита датчики, дающие сигнал ядерного магнитного резонанса в цепь питания катушек электромагнита. Стабильность их, в основном, определяется стабильностью частоты у генератора ВЧ- или СВЧ-колебаний.

Предложенный стабилизатор позволяет плавно регулировать величину напряженности магнитного поля в зазоре электромагнита. Это достигается тем, что в резонансный контур

-введен анизотропный парамагнитный образец, ориентация которого меняется с помощью поворотного механизма.

Напряженность стабилизируемого поля равна

Н= — у, к1 где h — постоянная Планка, g — фактор стробоскопического расщепления образца, магнетон Бора, у — частота колебаний ВЧ- или

СВЧ-генератора, входящего в систему стабил из атор а.

Регулировка напряженности магнитного поля производится путем изменения о-фактора парамагнитного образца, помещенного в резонансный контур стабилизатора, который вращают вокруг осей анизотропии.

Принципиальная схема стабилизатора дана на чертеже.

Генератор 1 ВЧ- или СВЧ-колебаний питает резонансный контур 2, в который помещен анизотропный парамагнитный образец.

Ориентация образца меняется поворотным механизмом. Контур 2 расположен между IIoлюсными наконечниками электромагнита 8, имеющего катушки 4 питания. Сигнал с резо10 нансного контура поступает на детектор 5, усилитель б и фазочувствительный детектор

7. опорное напряжение на который поступает с генератора 8 колебаний с частотой f. Питание катушек электромагнита осуществляется

15 через регулятор 9 тока.

Парамагпитный образец располагают в пучности ВЧ магнитного поля колебательного контура, который, в свою очередь, размещен

20 в магнитном поле стабплизируемого магнита таким образом, чтобы вектор напряженности

ВЧ магнитного поля был перпендикулярен полю электромагнита. С помощью катушек на поле электромагнита накладывается перемен25 ное поле частоты f, создаваемое генератором

8. При отклонении величины H на выходе усилителя б появляется сигнал ошибки частоты

) с соответствующей фазой. Этот сигнал детектируется фазочувствптельным детектором

30 и подается на регулятор тока.

170120

Предмет изобретения

Составитель И. А, Рощииа

Техред Т. П. Курилко Корректор Л. М. Комарова

Редактор Н. С. Коган

Заказ 889/10 Тираж 1550 Формат бум. 60)(90 /8 Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Для спектрометров ЭПР и ЯМР достаточно поддерживать высокую стабильность отношения Н/у. Если в качестве генератора 8 использовать генератор самого спектрометра, то стабилизатор будет поддерживать это отношение постоянным. Вращением анизотропного парамагнитного образца, находящегося в контурной катушке или резонаторе стабилизатора, можно плавно регулировать величину этого отношения. В качестве анизотропного образца может быть использован, например, кристалл рубина.

Стабилизатор напряженности магнитного поля электромагнита, содержащий резонанс5 ный контур в зазоре магнита, усилитель, фазовый детектор и регулятор тока питания катушек электромагнита, отличающийся тем, что, с целью плавной регулировки поля, в резонансный контур введен анизотропный пара10 магнитный образец, ориентация которого меняется поворотным механизмом.
