Устройство для обогрева животных

Устройство для обогрева животных

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству . Цель изобретения - снижение энергозатрат. Устройство содержит инфракрасные облучатели (ИО) 1, над которыми установлены теплообменники (Т), на вогнутой поверхности которых расположены отражательные экраны 2, а сверху крышки 3 - образующие каналы-воздуховоды. Т расположены в контуре параллельно воздуховодам 10,12 между вентилятором 8 и калорифером 9. Под Т и ИО 1 в контуре воздуховодов 13 и 11 установлены пустотелые панели 5 для животных. Т и ИО 1 обеспечивают предварительный нагрев воздуха, поступающего в калорифер 9 и далее - в полости панелей 5. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)я А 01 I 29/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4806827/15 (22) 28.03,90 (46) 30.12,91. Бюл. М 48 (71) Белорусский институт механизации сельского хозяйства (72) А.Л.Синяков, А.Г.Цубанов, В.А.Коротинский и Т.Ф.Гузанова (53) 631.225(088.8) (56) Авторское свидетельство СССР М

1166764, кл. А 01 К 29/00, 1984.

Авторское свидетельство СССР М

975970, кл. Е 04 F 15/02, 1980.

„„ЯХ„;, 1701213 А1 (54) УСТРОЙСТВО ДЛЯ ОБОГРЕВА ЖИВОТНЫХ (57) Изобретение относится к сельскому хозяйству. Цель изобретения — снижение энергозатрат. Устройство содержит инфракрасные облучатели (ИО) 1, над которыми установлены теплообменники (Т), на вогнутой поверхности которых расположены отражательные экраны 2, а сверху крышки 3 — образующие каналы-воздуховоды, Т расположены в контуре параллельно воздуховодам 10,12 между вентилятором 8 и калорифером 9. Под Т и ИО 1 в контуре воздуховодов 13 и 11 установлены пустотелые панели 5 для животных, Т и ИО 1 обеспечивают предварительный нагрев воздуха, поступающего в калорифер 9 и далее — в полости панелей 5, 1 з,п. ф-лы, 2 ил.

Изобретени -; i3i нi, ii., к .::Ль.:у3(i!/ хоЗЯЙСТВУ, В ЧЯС1 НОСТИ К Стff(I! i(:1ilсЧЛ rglfSf «3601 " рева молодняка животны:(.

Целью изобретения:Н3ля"::--ся с. и ..Я гие энергозатрат, 3

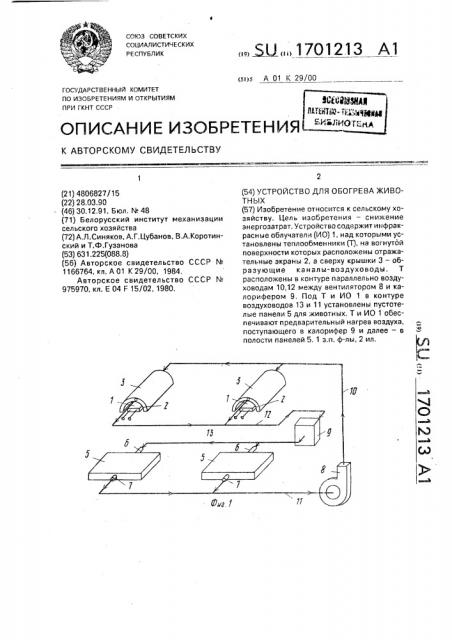

НЯ фиг. 1 изображен", устройство Gibщий вид; на фиг. 2 — Облучлте "if-„

Устройство содержит нагревалгели„выполненные в виде инфракрасных блучятелей 1, над которь:ми усгановлены 10 теплообменники, Выпи;ненные в виде I1y(3тотелых полуциллндр .>!3 на вог; утай поверхностии кот(3рь! х /стя ИОвл ен ы отражательные экраны 2, я сверху —.лсткоОбразные крышки 3., GCl 3ß3liIQI!,è8 с эf p„",!НЯ- 15 ми каналы-Возлуховоды 4, гПОд нагревателями 3ясполоя..енк":. пустотелые панели 5 с подводя (ими I!3 .:. Сп водящими 7 патрубками, вентилятор 3, кал(рифер 9, ма гистральные подающий 10 и О(:ратный 1f :0 воздуховоды, собирающий !2 и распреде лительный 13 Воздухе воды. Панели 5 выходными патрубками 7 прглсоединены к обратному магистральному воздуховоду 11, соединенному с входом вентилятора Ь, .- Ь

Входные патрубки 6 обогреваемых панелей

5 присоединены к распре(3,-. л."гельнрму Воздуховаду 13, подклю:- енному v выходу каворифера 9„к входу которого присоединен собираюгций Воздуховод 12. - .й

Каналы-Воздуховоцы 4 (еплаобменников 2 Выходами r;I1if,"."1åäè,I:.-1ы:: (Обир. -. :,;о щ ем у Воздухо Воду 12, а Вх(1да и и магистральном. подающему ьозд:..(.(3во, ., 10, подключенно у к вгхо(, . Ви-;.тилят:ра Б, и установлены параллельно в ко;;т pff в.:1здуховсда 10.

Устройство РЯ.,отае1 след1if-3 Я4И!л Образом, ВЕН ГИЛ(1тор 3 ОбЕСПечИВЯ .:: ПВ:iXGffi ff: - Н3

Воздуха по зями *том, кон :;,1 ;,"3",". ВЫ3(од Р" нтилят(3ря 8 — маги(:1 Оы . - j по3як3щий ВОЗД /ховод 10 — к;" иалы- з ",здчх 3ЯО (ы 4 собирающий возд,х(3вод12" ка : Ipf".pep 9— распределительный вс зд, х(3вод .5 панели Б -45 — магистральный обра(Il,.(I B(;„- 3 (3f.(3!I 1 1вход вентилятора 9.

При рабОте и(фрак pñ! . ны к ОМ< ча 1 ел|I-f j

1 обеспечивается лучист ., сбэ-рев ;(èf :.iтньй, находящихся нв панелях Б, (IBpp:(I;, При этом тепловая энергия, выделяемая инфракрасными облучателями, вызывает значительный нагрев (более 110" С) экранов 2 и воздуха вокруг них, От экранов теплота передается воздуху движущемуся по каналам-воздуховодам 4, и темпера ура последнего повышается. Воздух, нагретый в канала:<-Воздуховодах 4 теплообменников, затем дополнительно подогревается в калорифере 9 и поступает в обогреваемые панели 5, где отдает теплоту последним, повышая температуру «х поверхностей. После панелей 5 охлажденный воздух через обратный воздуховод 11 поступает на вход вентилятора 8. Далее процесс повторяется.

Таким образом, снабжение устройства калорифером, вентилятором, лоткообразными крышками, выполнение обогреваемых панелей воздухообогреваемыми v. обеспечение движения теплоносителя (воздуха) l1!3 замкнутому контуру выход вентиляторая — каналы-воздуховоды теплообмен ни ко в — калорифер — обогреваемые панели — вход вентилятора позволяет использовать теглоту, выделяемую инфракрасными облучаталями и идущую на нагрев тяплообменников и воздуха вокруг них. для нагрева панелей и тем самым уменьшить

Общую мощность, потребляемую устройствомм.

Формула изобретения

1. Устройство для обогрева 3кивотных, содержащее пустотелые панели с подводян(1л(ли и отводящими патрубками и сообщенный с ними воздуховод с установленными в его контуре Вентилятором и калорифером, о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат„оно снабжено теплообменниками, параллельно устанэвленными в контуре воздуховода между

Вентилятором и калорифером, и нагревателями, расположенными под теплообменниками, причем каждый теплообменник выполнен в виде полого полуцилиндра с отражятельнь.;.>:экраном, расположенным на его во нутой поверхности, обращенной в сторону нагревателя и панели.

2. Устройство по и. 1, о т л и ч Я ю lq е ее я тем, что каждый нагреватель выполнен з виде инфракрасного облучателя.

1701213

Составитель Ф.Гришанин

Редактор А,Маковская Техред M.Ìîðãåíòàë . Корректор M.Äeì÷èê

Заказ 4486 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
