Установка для купки овец

Иллюстрации

Показать все

Реферат



Ишбретение относится к животноводству Цель изобретения - повышение эффективности эксплуатации Остановка содержит ванну I, предкупочный загон 4 и расположенный между ними коридор 6, пол которого выполнен в виде горизонтального подающего транспортера, а одна из стенокв виде вертикального транспортера 9, снаб женного перегородками 11, разделяющими коридор на секции Нижняя часть перегорг док выпотнена в виде кормушки 12 Запг - нение животными коридора происходит с использованием инстинкта на корм и стадного инстинкта, их транспортировка к ванне обеспечивается в секциях при одинаковом друг относительно друга движении транспортеров 2 ил

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51) 5 А 61 D 11/00

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2I) 4488661/15 (22) 03.10.88 (46) 30,12.91. Вюл. ¹ 48 (71) Казахский сельскохозяйственный институт (72) Ж. Г. Жанбиров (53) 619.636.083.36 (088.8) (56) Авторское свидетельство СССР № 660676, кл. А 61 D 11/00, 1977. (54) УСТАНОВКА ДЛЯ КУПКИ ОВЕЦ .(57) Изобретение относится к животноводству. Цель изобретения — повышение эффективности эксплуатации. Установка со„„ЯО„„1701309

2 держит ванну 1, предкупочный загон 4 и расположенный между ними коридор 6, пол которого выполнен в виде горизонтального подающего транспортера, а одна из стенок— в виде вертикального транспортера 9, снабженного перегородками 11, разделяющими коридор на секции. Нижняя часть перегоргдок выполнена в виде кормушки 12. Запо-:нение животными коридора происходит с .использованием инстинкта на корм и стадного инстинкта, их транспортировка к ванне обеспечивается в секциях при одинаковом друг относительно друга движении транспортеров. 2 ил.

Изобретение <) THocHT(. B к животновод(твч, В Ч<1(TIIOC ГИ К (>>(ÒIIНОВКаМ ЛЛЯ КУПКИ 0B(II,.

Цель изобретения -- повьппение эфф(кгивности эксплуатации.

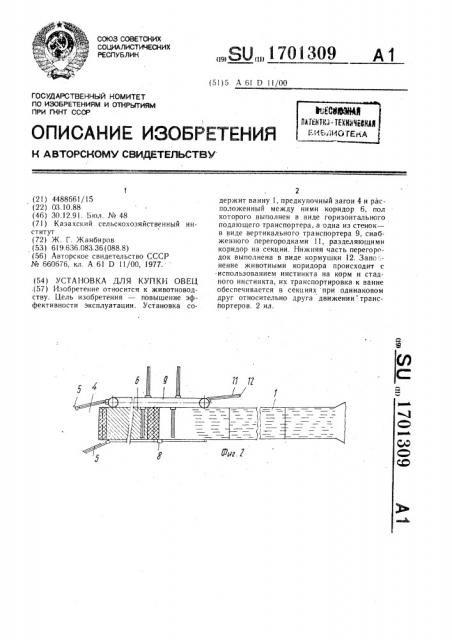

На фиг. l изображена установка для купки овец; на фиг. 2 -- то же, вил сверху.

Установка солержит ванну I траншейного типа со скошенными стенками 2 и, 3 соответственно лля захода и выхода овец, прелкупочный загон 4 с ограждениями 5.

После загона. расположен коридор 6, пол которого выполнен в виде горизонтального подающего транспортера 7, чей конец сопряжен со стенкой 2 ванны. Одна из стенок 8 коридора 6 выполнена в виде вертикального транспортера 9, рабочая поверхность 10 которого снабжена тол кателями. в виде гребенчатых в профиле перегородок Il, ветви которых параллельны полу. Нижняя часть перегородок 1! выполнена со стороны загона 4 в виде корытообразной кормушки 12, а длина перегородок равновелика ширине корилора 6. Ограждение 5 загона 4 со стороны вертикального транспортера 9 также имеет гребенчатый профиль, причем расположения выступов 13 ограждения и зазоров 14 в перегородках 11 — адекватны.

Установка работает следующим образом.

В кормушки 12, прелназначенные для приманки запущенных в загон 4 овец, поме-! цают корм, включают горизонтальный пода!ощий 7.и вертикальный 9 транспортеры, задают одинаковую скорость их движения один относительно другого.

Овцы, при срабатывании у олних инстинкта на корм, а у других — стадного инстинкта, следуют за переме!цакицейся. вместе с перегородкой l l кормушкой и заходят в корилор 6 на горизон гальный подаю!ций транспортер 7. Плавно наезжаю!цая HH животных сзади последу!оп!ая перегородка перекрывает им вь!хол из корилора. образуя совместно с предылуп(ей персгоролкой секцию.

В таком же порядке идет заполнение животными очередных секций коридора 6.

Транспортируемые н секциях особи партиями доставляются к ванне. Передняя перегоролка секции, огибая конец вертикального транспортера 9, освобождает выход в ванну, а слелом движущаяся перегородка принуждает овец зайти в ванну по пологой стенке 2.

В выведенную из корилора кормушку при необхолимости добавляют корм.

Формула изобретения

Установка лля купки овец, включающая предкупочный загон, коридор, с полом в виде ленточного транспортера, внутри которого с возможностью горизонтального перемещения установлен толкатель, выполненный в виле гребенчатой перегородки, и купочную ванну, отличаюи1аяся тем, что, с целью повышения эффективности эксплуатации, одна из стенок коридора выполнена в виле транспортера с вертикальными осями, а толкатель выполнен в виде ряда последовательно установленных перегородок, которые жестко закреплены на ленте упомянутого транспортера так, что ветви их параллельны полу и снабжены кормушками, расположенными на нижних ветвях, при этом стенка предкупочного загоня со стороны, примыкающей к вертикальному транспортеру, также имеет гребенчатый профиль, а расположение выступов и зазоров в ней алекватно перегоролкам. (;o(гвв« тель И .. в улв
