Реферат



Изобретение относится к спорту, а именно к комбинированным .гимнастическим снарядам. Цель изобретения - расширение функциональных возможностей снаряда и повышение удобства в эксплуатации . Комбинированный гимнастический снаряд содержит гриф-трубку 1 с двумя стержнями 2,3с резьбой на их концах, размещенными в трубке 1, грузовые диски 4 с. осевыми отверстиями и эксцентричными сквозными соосными отверстиями 5, установленные на свободных концах стержней 2. 3, элементы осевой фиксации 6, установленные за дисками 4, и фиксаторы 7 в сквозных соосных отверстиях, выполненных в стержнях и трубке. При этом трубка 1 установлена с упором в диски 4. При эксплуатации снаряда эксцентричные сквозные соосные отверстия 5 в грузовых дисках 4 позволяют трансформировать его в гантель, а расположение сквозных соосных отверстий под.фиксаторы на расстоянии 1/3 длины трубки 1 от ее конца позволяет небольшим количеством последних варьировать весом снаряда путем изменения выпета стержней 2, 3 и количества установленных на них дисков 4. 2 э.п. ф-лы. 8 ил. сл С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)в А 63 В 21/075

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

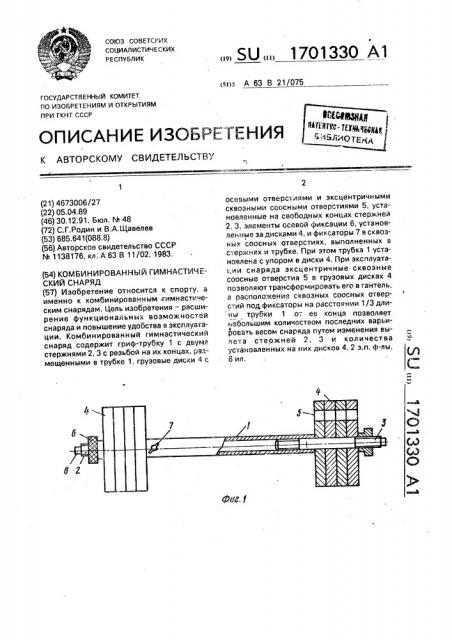

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4673006/27 (22) 05.04,89 (46) 30,12.91. Бюл. ¹ 48 (72) С.Г.Родин и В.А.Щавелев (53) 685. 641(088,8) (56) Авторское свидетельство СССР № 1138176, кл. А 63 В t1/02, 1983, (54) КОМБИНИРОВАННЫЙ ГИМНАСТИЧЕСКИИ СНАРЯД (57) Изобретение относится к спорту., а именно к комбинированным гимнастическим снарядам. Цель изобретения — расширение функциональных воэможностей снаряда и повышение удобства в эксплуатации. Комбинированный гимнастический снаряд содержит гриф-трубку 1 с двумя стержнями 2, 3 с резьбой на их концах, размещенными в трубке 1, грузовые диски 4 с

„„SU „, 1701330 А1 осевыми отверстиями и эксцентричными сквозными соосными отверстиями 5, установленные на свободных концах стержней

2, 3, элементы осевой фиксации 6, установленные за дисками 4, и фиксаторы 7 в сквозных соосных отверстиях, выполненных в стержнях и трубке. При этом трубка 1 установлена с упором в диски 4. При эксплуата :,ии снаряда эксцентричные сквозные соосные отверстия 5 в грузовых дисках 4 позволяют трансформировать его в гантель, а расположение сквозных соосных отверстий под,фиксаторы на расстоянии 1/3 дли ны трубки 1 о- ее конца позволяет небольшим количеством последних варьив ровать весом снаряда путем изменения вылета стержней 2, 3 и количества установленных на них дисков 4. 2 з.п. ф-лы, 8 ил.

1701330

Составитель И.Храмцова

Редактор A.Màêoâñêàÿ Техред М.Моргейтал Корректор Т.Малец

Заказ 4492 Тираж Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
