Реферат



Изобретение относится к устройству для гранулирования расплавов и позволяет повысить надежность в работе. Вертикальная башня 1 с патрубками 2 и 3 входа и выхода охлаждающего воздуха содержит распределитель 5 расплава,установленный в верхней ее части, направляющий конус 6, установленный в нижней части башни 1, решетку 7 кипящего слоя и газораспределительную решетку 8. Изобретение повышает надежность в работе за счет выполнения верхней поверхности конуса сплошной, снабжения конуса 6 рубашкой 10, закрепленной на его нижней стороне и заполняемой низкотемпературным хладоносителем. 1 ил. Ё . -/ -да -У -12 vj О СО О вьигод tomolo го npcdt/x/TW

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s В 01 J 2/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ВВЭЮЗМ3 еан4-3Ехк чеьии Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

rJ

13

12 (21) 4731000/26 (22) 22.08.89 (46) 30.12.91. Бюл. М 48 (71) Дзержинский филиал Ленинградского научно-исследовательского и конструкторского института химического машиностроения (72) В.Н.Сахаров, Н.Г.Леваков и А.Н.Селезенев (53) 66.099.2 (088.8) (56) Патент США М 3933956, кл. В 01 J 2/04, 1976. (54) УСТРОЙСТВО ДЛЯ ГРАНУЛИРОВАНИЯ РАСПЛАВОВ Ы 1701361 А1 (57) Изобретение относится к устройству для гранулирования расплавов и позволяет повысить надежность в работе. Вертикальная башня 1 с патрубками 2 и 3 входа и выхода охлаждающего воздуха содержит распределитель 5 расплава, установленный в верхней ее части, направляющий конус 6. установленный в нижней части башни 1, решетку 7 кипящего слоя и газораспределительную решетку 8. Изобретение повышает надежность в работе за счет выполнения верхней поверхности конуса сплошной, снабжения конуса 6 рубашкой 10, закрепленной на его нижней стороне и заполняемой низкотемпературным хладоносителем, 1 ил.

1701361

Составитель Р,Горяинова

Техред MÌoðãåíòàë Корректор И,Муска

Редактор Т. Горячева

Заказ 4493 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для гранулирования расплавов методом отверждения и охлаждения диспергированных расплавов в потоке газообразного хладагента и может быть использовано в химической и смежных с ней отраслях промышленностии.

Цель изобретения — повышение надежности в работе.

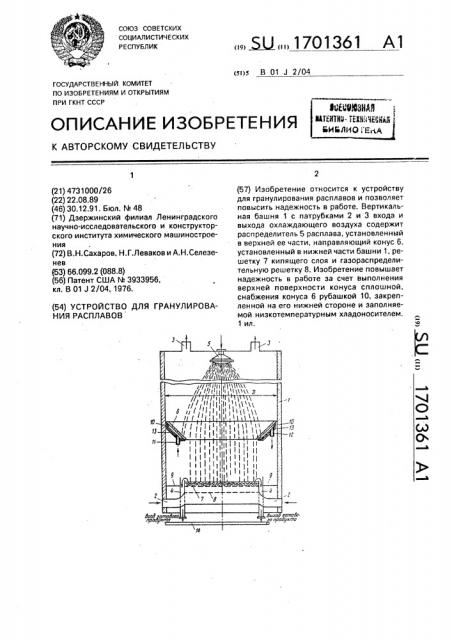

На чертеже изображено предлагаемое устройство, общий вид.

Устройство для гранулирования расплавов содержит вертикальнук башню 1 с патрубками 2, 3 и 4 соответственно входа охлаждающего воздуха, выхода охлаждающего воздуха и выхода готового продукта.

В верхней части башни 1 диаметром !3 установлен распределитель 5 расплава. В нижней части башни закреплен направляющий конус 6, верхняя поверхность которого выполнена сплошной. Под направляющим конусом 6 установлены решетка 7 кипящего слоя и газораспределительная решетка 8, площадки 9 обслуживания, Для повышения экономичности решетка 7 выполнена с диаметром d, значительно меньшим по сравнению с диаметром D башни, На нижней стороне направляющего конуса 6 закреплена рубашка 10 с штуцерами 11 и 12 соответственно подачи и отвода низкотемпературного хладоносителя и теплоиэоляцией 13. Рубашка 10 может быть выполнена в виде трубки, навитой на конус

6. Под патрубками выхода готового продукта смонтирован приемный ленточный транспортер 14, Устройство для гранулирования расплавов работает следующим образом.

В башню 1 через патрубки 2 и 3 осуществляют подвод и отвод охлаждающего воздуха. В рубашку 10 конуса 6 через штуцеры

11 и 12 осуществляют подвод и отвод низкотемпературного хладоносителя с минусовой температурой, равной, например, минус 2 — минус 15 С.

При этом часть влаги, содержащейся в

5 воздухе около поверхности направляющего конуса, конденсируется и покрывает поверхность конуса тонким слоем инея или льда.

Расплав гранулируемого продукта раэбрызгивается распределителем 5 и в виде

10 капель падает вниз во встречном потоке охлаждающего воздуха; При этом капли частично отверждаются, охлаждаются и направляются конусом 6 в кипящий слой, образующийся над решеткой 7. В кипящем

15 слое гранулы окончательно охлаждаются и выводятся через патрубки 4 на приемный ленточный транспортер 14.

При этом за счет того, что образованное на наружной поверхности направляющего

20 конуса 6 ледяное покрытие (слой льда или инея) препятствует налипанию неэатвердевших гранул (капель) продукта на поверхность конуса, обеспечивается высокая надежность устройства в работе. Использо25 вание предлагаемого устройства, кроме того, позволяет не строить высоких башен, что значительно снижает капитальные затраты.

Формула изобретения

30 Устройство для гранулирования расплавов, включающее вертикальную башню с патрубками входа и выхода охлаждающего воздуха и выхода готового продукта, установленный в верхней части башни распре35 делитель расплава и закрепленный в нижней части башни направляющий металлический конус с рубашкой с штуцерами для подачи хладоносителя, о т л и ч а ю щ е е с я тем, что, " целью повышения надежности в

40 работе, верхняя поверхность конуса выполнена сплошной и рубашка снабжена штуцером для отвода хладоносителя.
