Пипетка
Иллюстрации
Реферат
Целью изобретения является повышение удобства в работе путем сокращения времени взятия доз Пипетка содержит установленный в корпусе 1 поршень 3, узел изменения величины перемещения поршня имеющий связанный с поршнем элемент-ограничитель с пружиной, и полый конусный наконечник Усовершенствование заключа
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (Я)5 В 01 (3/02
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Е (21) 4699334/14 (22) 31.05,89 (46) 30.12,91. Бюл. ¹ 48 (71) Пермский государственный медицинский институт (72) Е.И. Самоделкин (53) 615.472 (088.8) (56) Паспорт пипетки УПИ 2010/ВАРИ 3000, фирмы Plastomed, ПИР.,:„. Ы„„1701364 А1 (54) П И П Е Т КА (57) Целью изобретения является повышение удобства в работе путем сокращения времени взятия доз, Пипетка содержит установленный в корпусе 1 поршень 3, узел изменения величины перемещения поршня, имеющий связанный с поршнем элемент-ограничитель с пружиной, и полый конусный наконечник. Усовершенствование заключа1701364 ется в гом, что элемент-ограничитель выполнен в виде выступа на боковой поверхности поршня, а на внутренней поверхности корпуса выполнены разной длины продольные пазы для перемещения ограничителя, рас— положенные вокруг поршня. При этом пазы и пружина расположены по разные стороны ограничителя. Пазы при нажиме поршня и введении бокового выступа поршня в паз обеспечивают перемещение поршня под
Изобретение относится к медицине и предназначено для отбора проб жидкости в объемах от 1 до 50 мкл.
Цель изобретения — повышение удобства в работе путем сокращения времени взя- 5 тия доз.

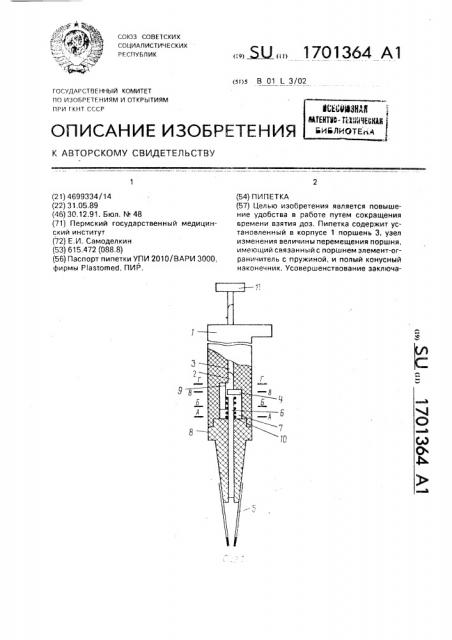

На фиг.1 приведена конструкция пипетки; на фиг.2, разрез А — А на фиг.1; на фиг.3— разрез Б-Б на фиг,1; на фиг.4- разрез  — В на фиг.1; на фиг.5 — разрез à — Г на фиг.1, 10
Пипетка содержит корпус 1, шток 2 поршня 3, ограничитель в виде выступа 4 на боковой поверхности, выполненный в виде полого конуса сменный наконечник 5, и пружину 6, установленную в выполненной в 15 корпусе 1 камере 7 между дном 8 камеры 7 и выступом 4 поршня. Вокруг поршня 3 в корпусе 1 выполнены разной длины и формы пазы 9, выходящие в камеру 7, Форма поперечного сечения пазов 9 соответствует 20 форме поперечного сечения выступа 4 поршня 3, Пазы 9 и пружина 6 расположены в камере 7 по разные стороны от выступа 4.
На верхней торцовой поверхности корпуса 1 против пазов 9 имеются метки-риски, 25 показывающие дозу отбираемой жидкости.
На головке 10 поршня 3 имеется аналогичная риска, расположенная против выступа 4 на поршне 3, Пипетка работает следующим образом. 30
На нижнюю часть корпуса 1 плотно насаживается сменный наконечник 5. Головка
10 поршня 3 вдавливается до упора выступа
4 в дно камеры 8 (т.е. выступ 4 утапливается воздействием пружины на определенное длиной паза расстояние, чем и определяется объем забираемой жидкости, Устройство содержит корпус 1, шток 2 поршня 3, ограничитель в виде выступа 4. В корпусе 1 выполнены фигурные пазы 9 для выступа 4, перемещение которого в пазах обеспечивает регулировку перемещения поршня 3, тем самым обеспечивая дозировку забора жидкости в пипетку. 5 ил.
I в камеру 7). Затем головка 10 поворачивается в соответствующее положение, обозначенное меткой-риской на торцовой части корпуса 1. Выступ 4 при этом поворачивается в камере 7 до расположения против нужного паза 9, после чего головку отпускают, поршень 3 поднимается и выступ 4 при этом под действием пружины 6 перемещается по данному пазу 9 на определенное расстояние, что обеспечивает дозированный отбор исследуемой жидкости. Затем пипетка переносится к рабочему объекту и путем нажатия на поршень исследуемая жидкость удаляется из наконечника. При необходимости отбора другого объема этой же жидкости головка поршня во вдавленном положении поворачивается в отмеченное риской положение, что позволяет быстро изменить величину отбираемого объема жидкости.
Формула изобретения
Пипетка, содержащая установленный в полом корпусе подпружиненный поршень со штоком и механизм для регулировки величины перемещения поршня, связанный с поршнем ограничитель хода поршня. о т л ич а ю щ а я с я тем, что, с целью повышения удобства в работе путем сокращения времени взятия доз жидкости, ограничитель выполнен в виде выступа на боковой поверхности штока поршня, а на внутренней поверхности о корпуса выполнены разной длины фигурные пазы для обеспечения перемещения ограничителя, который выполнен с возможностью осевого поворота, 1701364
Фиг г
