Линия распределения и накопления древесных частиц

Линия распределения и накопления древесных частиц

Иллюстрации

Показать все

Реферат



Изобретение относится к распределению и накоплению сыпучих древесных частиц и м.б. использовано в деревообрабатывающей пром-сти при подготовке древесных частиц к отгрузке. Цель изобретения - повышение надежности работы. Линия содержит накопительный бункер (НБ) 7с крышей 8. загрузочно-распределительные Изобретение относится к распределению и накоплению сыпучих древесных частиц , может быть использовано в деревообрабатывающей промышленности, в частности при подготовке древесных частиц к отгрузке. Цель изобретения - повышение надежности работы. На фиг.1 представлен общий вид линии; на фиг.2 - приспособление секционного воздушного распределения древесных частиц с верхней частью накопительного бункера , продольный вертикальный разрез; на фиг.З - разрез А-А на фиг.2; на фиг.4 приспособления (П) 6. С внешней стороны НБ 7 установлен экран 16, расположенный по периметру НБ 7. Стенки НБ 7 выше П 6 по периметру выполнены в виде сетки 15, установленной с зазором с экраном 16. При этом П 6 установлен на НБ 7 и выполнено в виде горизонтально установленного подводящего патрубка 9, разделенного продольными вертикальными стенками на секции 11 сУупенчато, смещенными относительно друг друга по длине патрубка 9. Каждая из секций П выполнена в виде насадок из дугообразных пластин (ДП) 13, расположенных последовательно одна за другой по длине секции со смещением по высоте относительно одна другой. Смежные ДП 13 установлены с зазорами, расширяющимися от загрузочного конца патрубка 9 к днищу НБ 7. Исходный материал через П 6 подается в секции 11, в которых материал, проходя через ДП 13, отклоняется вниз и поступает в НБ 7. Поступающий в НБ 7 вместе с материалом воздух через сетку 15 удаляется в атмосферу . Экран 16 защищает сетку 5 и НБ 7 от задувания ветра и пыления. 6 ил. разрез Б-Б на фиг.2; на фиг.5 - вид В на фиг.2; на фиг.6 - узел установки насадок с дуговыми пластинами. Линия состоит из приемных приспособлений 1 деревообрабатывающих станков (фиг.1), соединенных с участковыми трубопроводами 2 и всасывающим коллектором 3 с пылевым вентилятором 4, который сообщается подводящим трубопроводом 5 с загрузочно-распределительным приспособлением 6 накопительного бункера 7 с крышей 8. Загрузочно-распределительное приспособление 6 установлено в верхней части накопительного бункера 7 по его гориto -Ч О Ј О 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (53)5 В 07 В 4/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

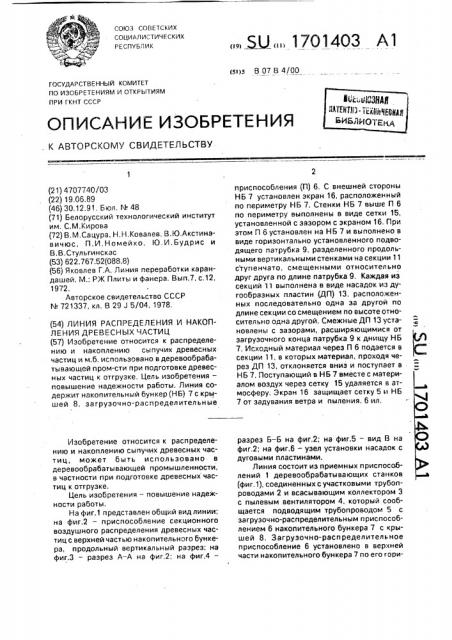

ОПИСАНИЕ ИЗОБРЕТЕНИЯ. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4707740/03 (22) 19,06.89 (46) 30,12.91, Бюл. ¹ 48 (71) Белорусский технологический институт им. С.M.Kèðîâà (72) В,M.Ñàöóðà, Н.Н.Ковалев, B,Þ.Àêñòèíàвичюс, П,И,Номейко, Ю.И.Будрис и

В,В,Стульгинскас (53) 622.767.52(088.8) (56) Яковлев Г.А. Линия переработки карандашей. M.: РЖ Плиты и фанера. Вып.7, с.12, 1972.

Авторское свидетельство СССР

¹ 721337, кл. В 29 J 5/04, 1978. (54) ЛИНИЯ РАСПРЕДЕЛЕНИЯ И НАКОПЛЕНИЯ ДРЕВЕСНЫХ ЧАСТИЦ (57) Изобретение относится к распределению и накоплению сыпучих древесных. частиц и м.б. использовано в деревообрабатывающей пром-сти при подготовке древесных частиц к отгрузке. Цель изобретения— повышение надежности работы. Линия содержит накопительный бункер (H6) 7 с крышей 8. загрузочно-распределительные

Изобретение относится к распределению и накоплению сыпучих древесных частиц, может быть использовано в деревообрабатывающей промышленности, в частности при подготовке древесных частиц к отгрузке.

Цель изобретения — повышение надежности работы.

На фиг.1 представлен общий вид линии; на фиг.2 — приспособление секционного воздушного распределения древесных частиц с верхней частью накопительного бункера, продольный вертикальный разрез; на фиг.3 — разрез А — А на фиг.2; на фиг.4—.. Ж 17О14ОЗ А1 приспособления (П) 6, С внешней стороны

НБ 7 установлен экран 16, расположенный по периметру НБ 7. Стенки НБ 7 выше П 6 по периметру выполнены в виде сетки 15, установленной с зазором с экраном 16. При этом П б установлен на НБ 7 и выполнено в виде горизонтально установленного подводящего патрубка 9, разделенного продольными вертикальными стенками на секции 11 ступенчато, смещенными относительно друг друга по длине патрубка 9. Каждая иэ секций 11 выполнена в виде насадок из дугообразных пластин (ДП) 13, расположенных последовательно одна эа другой по длине секции со смещением по высоте относительно одна другой. Смежные ДП 13 установлены с зазорами, расширяющимися от загрузочного конца патрубка 9 к днищу НБ

7. Исходный материал через П 6 подается в секции 11, в которых материал, проходя через ДП 13, отклоняется вниз и поступает в

НБ 7. Поступающий в НБ 7 вместе с материалом воздух через сетку 15 удаляется в атмосферу. Экран 16 защищает сетку 5 и НБ

7 от задувания ветра и пыления. 6 ил, разрез Б — Б на фиг.2; на фиг.5 — вид В на фиг.2; на фиг.б — узел установки насадок с дуговыми пластинами.

Линия состоит из приемных приспособлений 1 деревообрабатывающих станков (фиг.1), соединенных с участковыми трубопроводами 2 и всасывающим коллектором 3 с пылевым вентилятором 4, который сообщается подводящим трубопроводом 5 с загрузочно-распределительным приспособлением 6 накопительного бункера 7 с крышей 8. Загрузочно-распределительное приспособление 6 установлено в верхней части накопительного бункера 7 по его горизонтальной оси и выполнечо в виде горизонтального подводящего патрубка 9, разделенного продольными стенками 19 иа секции 11, каждая иэ которых снабжены насадками 12, открытыми снизу и оснащенными рядом расположенных поперек одна над другой дуговыми пластинками 13, причем, расстояние над нижними краями пластин 13, в 5 — 12 раэ больше величины превышения соседних пластин (фиг.б). Насадки !2 каждой секции 11 сдвинуты относительно соседних по длине трубопровода 2. Верхняя часть вертикальных стенок l4 накопительного бункера 7 снабжена сеткой 15, расположенной выше уровня горизонтального латрубка 9 и охвачена по периметру замкнутым вертикальным экраном 16, закрепленным на вертикальных стенках 14.бункера 7 кронштейнами 17 с зазором 18 от стенок 14 и сеток 15.

Линия работает следующим образом.

Пылевой вентилятор 4, "ерез всасывающий коллектор 3, участковые трубопроводы

2 и приемные приспособления 1 деревооб, рабатывающих станков всасывает воздух с мя гкими древесными отходами,опил ками, станочной стружкой или щепой) и по подво- дящему трубопроводу 5 подает их а загруэочно-распределительное приспособление

6 накопительного бункера 7, Поток воздуха со взвешенными в нем мягкими древесными отходами проходит по горизонтальному воздуховоду 9 загрузочно-распределительного приспособления 6 и делится в нем продольными стенками 10 на части, каждая иэ которых выходит в свою секцию 11,снабженную открытой снизу насадкой 12.Идущий по насадке 12 поток воздуха со взвешенными древесными частицами разделяется дуговыми пластинками 13 и отклоняется ими вниз, а так как расстояние между нижним краем пластины 13 в 5-12 раз больше превышения пластин друг над другом, скорое гь потока между пластинами резко (в 5-12 раз) снижается и становится ниже скорости витания древесных частиц, которые выпадают иэ потока в бункер 7. Таким образом, происходит распределение частиц древесины по длине бункера. Поступающий в бункер 7 воздух, имеющий скорость ниже скорости витания частиц выходит из него через сетку

15 в верхней части вер.гикальных стенок 14 бункера 7, предотвращающую сильное пыление. Сетка 15 защищена от ветрового воздействия замкнутым экраном 16, установленным с зазором 18.относительно стенок 14 и сетки 15 на кронштейнах 17. Экран

16 защищает сетку и бункер от эадувания ветром и тем самым от пыления.

Применение предлагаемой линии подготовки древесных частиц к загрузке позволяет повысить надежность ее работы значительно снизить энергоемкость процесса распределения и накопления древесных частиц, за счет снижения высоты подъема потока (не нужны высокие циклоны и транспортный этаж над бункером) и исключения электромеханического привода, а также позволяет снизить ее металлоем кость. Кроме того, для обслужи ван ия такой линии не требуется обслуживающий персонал, Формула изобретения

Линия распределения и накопления древесных ча".,тиц, включающая накопительный бункер с крышей, установленное в верхней части бункера загрузочно-распределительное приспособление в виде расположен oro горизонтально подводящего патрубка с отверстием в нижней части. сообщенного трубопроводом с вентилятором и патрубком подачи древесных частиц, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности в работе, она снабжена экраном, расположенным с внешней стороны бункера у его верхней части, причем стенки бункера по периметру напротив экрана выполнены в виде сетки., подводящий патрубок расположен внутри бункера, ниже уров.гя экрана и выполнен из секций, образованных продольными вертикальными перегородками, ступенчато смещенными относительно одна другой по длине подводящего патрубка, при этом каждая секция выполнена в виде насадок из дугообразных поперечных пластин, расположенных iloследовательно одна за другой по длине секции с образованием между смежными пластинами зазоров, расширяющихся от загрузочного конца ггатрубка к днищу бункер
