Реферат



Изобретение относится к подготовке и очистке сточных вод. Цель изобретения - повышение степени очистки за счет удаления микроводорослей из сточных вод при сбросе их а водотоки, повышение надежности снижения металлоемкости и упрощение конструкции водоприемного устройства, биологический оксидационный контактный стабилизационный пруд, содержащий водоемы с наклонными днищами, трубопроводы подвода и отвода сточных вод с водоприемным устройством, установленным в дополнительном резервуаре, сообщенным с. водоемами на раме, смонтированной на водоотводящей трубе, шарнирно установленной на водовыпуске и снабженной подвижным фильтпующим материалом и вентилятором с перфорированной трубкой для очиглки фильтрующего материала от микроводорослей, работающим от датчика. установленного на всасывающей трубе насосного агрегата. 3 кл

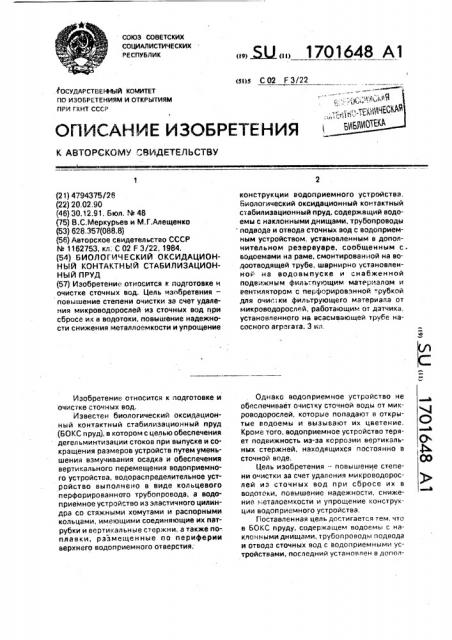

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) ((Ц (я)э С 02 F 3/22.ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С) о м фь (21) 4794375/26 (22) 20,02.90 (46) 30.12.91. Бюл. М 48 (75) В.С.Меркурьев и М,Г.Алещенко (53) 628.357(088.8) (56) Авторское свидетельство СССР

ЬЬ 1162753, кл, С 02 F 3/22, 1984. (54) БИОЛОГИЧЕСКИЙ ОКСИДАЦИОННЫЙ КОНТАКТНЫЙ СТАБИЛИЗАЦИОННЫЙ ПРУД (57) Изобретение относится к подготовке и очистке сточных вод. Цель изобретения— повышение степени очистки за счет удаления микроводорослей иэ сточных вод при сбросе их в водотоки, повышение надежности снижения металлоемкости и упрощение

Изобретение относится к подготовке и очистке сточных вод.

Известен биологический оксидационный контактный стабилизационный пруд (БОКС пруд), в котором с целью обеспечения дегельминтизации стоков при выпуске и сокращения размеров устройств путем уменьшения взмучивания осадка и обеспечения вертикального перемещения водоприемного устройства, водораспределительное устройство выполнено в виде кольцевого перфорированното трубопровода, а водоприемное устройство из эластичного цилиндра со стяжными хомутами и распорными кольцами, имеющими соединяющие их патрубки и вертикальные стержни, а также по-. плавки, размещенные по периферии верхнего водоприемного отверстия; конструкции водоприемного устройства.

Биологический оксидационный контактный стабилизационный пруд. содержащий водоемы с наклонными днищами, трубопроводы подвода и отвода сточных вод с водоприемным устройством. установленным в дополнительном резервуаре, сообщенным с. водоемами на раме, смонтированной на водоотводящей трубе, шарнирно установленной на водовыпуске и снабженной подвижным филь-;рующим материалом и вентилятором с перфорированной трубкой для очис ки фильтрующего материала от микроводорослей, работающим от датчика, установленного на всасывающей трубе насосного агрегara. 3 ил.

Однако водоприемное устройство не обеспечивает очистку сточной воды от микроводорослей, которые попадают в открытые водоемы и вызывают их цветение.

Кроме того, водоприемное устройство теряет подвижность иэ-эа коррозии вертикальных стержней, находящихся постоянно в сточной воде.

Цель изобретения — повышение степени очистки за счет удаления микроводорослей из сточных вод при сбросе их в водотоки, повышение надежности, снижение неталоемкости и упрощение конструкции водоприемного устройства.

Поставленная цель достигается тем. Что в БОКС пруду, содержащем водоемы с наклонными днищами, трубопроводы подвода и отвода сточных вод с водоприемными устройствами, последний установлен в дапол1701648

20

30 яительном резервуаре, сообщенном с водоемами, на раме, смонтированной на водоатводящей трубе, шарнирно установленной на водавыпуске и снабженной подвижным фильтрующим материалом и вентиляторам с перфорированной трубкой для очистки фильтрующего материала от микравадараслей, работающим от датчика, устанавленно" го на всасывающей трубе насосного агрегата, На фиг, 1 показан БОКС пруд, общий вид; на фиг. 2 — водоприемное устройство, вид сбоку, на фиг. 3 — водоприемное устройст Ва, Вид сверху.

БОКС пруды содержат группу водоемов

1 с наклонными днищами, сообщающихся посредством труб 2, оборудованных задвижками 3 и электродвигателями 4, с резервуаром 5, В резервуаре 5 на поплавках 6 смонтирована рама водоприемного устройства 7, снабженная ведомым и ведущим валиками 8 и 9. приводимыми во вращение ат электродвигателя 10 через цепную передачу 11, и электродвигателем 12 с вентилятором 13 и перфорированной трубкой 14.

Между ведомым и ведущим валиками натянут фильтрующий материал 15, размещенный над воронкой 16, имеющей боковины

17 с накладками 18, обеспечивающими герметичность, . соединенной с помощью шарнирно установленной водоатводя щей трубы .19 с вадовыпускам 20, закрепленным HB всасывающей трубе 21 с датчиком 22 и насосным агрегатом 23, имеющим электродвигатель 24 с системой 25 управления электродвигателем, подключенной к реле

26 уровня, установленному в резервуаре 5, и электродвигателю 10, Подача сточных вод в группу водоемов

1 производится по трубам 2, имек>щим вадовыпуски 27, задвижки 28 с электродвигателями 29, подключенными к системе 30 управления электродвигателями, В систему

30 управления электродвигателями включено программное устройство 31, управляющее задвижками 3 и 28 с электродвигателями 4 и 29. Система 32 управления электродвигателем с датчиком 22 управляет работой электродвигателя 12.

БОКС пруд работает следующим образом.

Первоначальное заполнение сточными водами шести водоемов 1 производится при ручном управлении задвижками 3 и 28 с электродвигателями 4 и 29. После этого управление задвижками 3 и 28 с электродвигателями 4 и 29 переводится на автоматический режим, В начале седьмых суток программное устройства 31 замыкает цепь системы 30 управления электродвигателем и открывает заджвижку 3 эллектродвигателем 4 первого водоема 1 и задвижку

28 электродвигателем 29 седьмого водоема

1, При открытой задвижке 3 обеззараженная сточная вода из первого водоема 1 по трубам 2 поступает в резервуар 5, При наполнении резервуар- 5 поплавки 6 всплывает и реле уровня замыкает цепь системы 25 управления электродвигателем, включает насосный а -регат 23 и электродвигатель 10, приводящий во вращение с помощью цепной передачи 11 ведущий 9 и ведомый 8 валики, а соответственно, и фильтрующий материал 15. Сточная вода с микроводорослями, пои-упающая в резервуар 5 из перваго водоема 1, очищается от микроводарослей, проходя через фильтрующий материал 15, и поступает в воронку 16 по вадоотводящей трубе 19 vi вадавыпуск

20, заполняет вссасывающую трубу 21 и аткачивается насосным агрегатом 23.

Па мере подачи сточной воды, содержащей микравадорасли, через фильтрующий материал 15 происходит кальматация ега пор и во всасывающей трубе 21 образуется вакуум, тогда срабатывает датчик 22 и замыкает цепь системы 32 управления электродвигателем и включает электродвигатель

12, вентилятор 13 начинает подачу воздуха в перфорированную трубку 14 для продувки фильтрующего матеаиала 15 и асвабаждения его пор от микроьадараслей. При очистке фильтрующега материала 15 ат микравадараслей ва всасывающей трубе 21 вакуум прекращается и датчик 22 размыкает цель системы 32 управления электродвигателем и включает электродвигатель 12, и подача воздуха вентилятором 13 прекращается.

После опорожнения первого водоема 1 уровень сточной воды в резервуаре 5 снижается и реле 26 уровня размыкает цепь системы 25 управления электродвигателем, отключая электродвигатель 24, прекращая работу насосного агрегата 23, и рама водоприемного устройства 7, размещенная на поплавках 6, опускается на дна резервуара

Неабеззараженная сточная вада в течение суто, па трубам и вадавыпуску 27 при открытой задвижке 28 поступает в седьмой водоем 1. В начале восьмых суток программное устройство 31 замыкает цепь системы

30 управления электродвигателя, включая в работу электродвигатели 4 и 29 v. закрывая задвижки 3 и 28 пеаваго и седьмого водоемов и аткрывая задвижки 3 и 28 второго и первого водоемов, осуществляется подачу неочищенных сточных вод в первый водоем

1701648

И

Фила 2

1 и очищенных сточных вод из второго 1 в резервуар 5 по трубам 2, Процесс этот периодически повторяется. При использовании предлагаемого

БОКС пруда осуществляется удаление микроводорослей из очищенных сточных вод при сбросе их в водотоки, предотвращая их загрязнение и, кроме того, исключается использование ручного труда при эксплуатации БОКС прудов.

Формула изобретения

Биологический оксидационный контактный стабилизационный пруд, содержащий водоемы с наклонными днищами, подводящие и отводящие трубы, водовыпуски, насосный агрегат и водоприемное устройство, отличающийся тем, что. с целью повышения степени очистки за счет удаления микроводорослей из сточных вод при сбросе их в водотоки, повышения надежности, снижения металлоемкости и упро5 щения конструкции водоприемного устройства, он снабжен сообщенными с водоемами резервуаром, в котором размещено водоприемное устройство, выполненное иэ смонтированной на

10 водоотводящей трубе рамы, шарнирно установленной на водовыпуске и снабженной фильтрующим материалом вентилятором с перфорированной трубкой для очистки фильтрующего материала от

15 микроводорослей, а также датчиком, установленным на всасывающей трубе насосного агрегата, 1701648
