Полимербетонная смесь

Полимербетонная смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к составам полимербетонных смесей и может быть использовано в строительстве для изготовления изделий и конструкций, эксплуатируемых в условиях действия повышенных температур и агрессивных сред. Цель изобретения - повышение стойкости полимербетона в интервале температур 150-250°С и в 10%-ном растворе серной кислоты. Полимербетонная смесь включает, мас.%: эпоксидное связующее 12,14; полиэтиленполиамин 1.2-1.4; графит 24-28; триброманилин 1,5-3,0; кварцевый песок - остальное. Коэффициент стойкости полимербетона после прогрева в течение 3 ч при 100°С составляет 1,0; при 150°С 1,1, при 200°С до 1.02. при 250°С до 0,96. Коэффициент стойкости после 3-х месячного выдерживания в 10%-ном растворе серной кислоты составляет до 0,91. 2 табл.

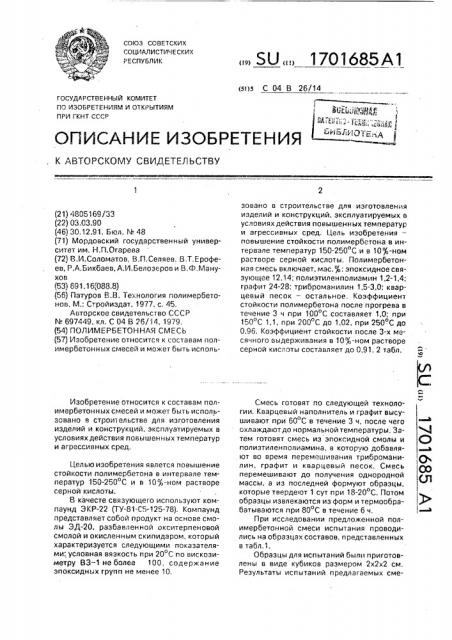

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РгСПУБЛИК (51)5 С 04 В 26/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (- 4 ИЗЩ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4805169/33 (22) 03,03.90 (46) 30,12.91. Бюл. ¹ 48 (71) Мордовский государственный университет им, Н.П.Огарева (72) В.И.Соломатов, В.П.Селяев, В.Т.Ерофеев, P.À.Áèêáàåâ, А.И.Белозеров и В,cD. Манухов (53) 691,16, 088,8) (56) Патуров B.В. Технология полимербетонов, M.: Стройиздат, 1977, с. 45, Авторское свидетельство СССР № 697449, кл. С 04 В 26/14, 1979. (54) ПОЛИМЕРБЕТОННАЯ СМЕСЬ (57) Изобретение относится к составам полимербетонных смесей и может быть испольИзобретение относится к составам полимербетонных смесей и может быть использовано в строительстве для изготовления изделий и конструкций, эксплуатируемых в условияхдействия повышенных температур и агрессивных сред.

Целью изобретения явлется повышение стойкости полимербетона в интервале температур 150-250 С и в 107;-ном растворе серной кислоты.

В качесте связующего используют компаунд ЗКР-22 (ТУ-81-С5-125-78). Компаунд представляет собой продукт на основе смолы ЭД-20, разбавленной окситерпеновой смолой и окисленным скипидаром, который характеризуется следующими показателями: условная вязкость при 20 С по вискозиметру 83-1 не более 100, содержание эпоксидных групп не менее 10.

„„S U 1701685 А1 зовано в строительстве для изготовления изделий и конструкций, эксплуатируемых в условиях действия повышенных температур и агрессивных сред. Цель изобретения— повышение стойкости полимербетона в интервале температур 150-250 С и в 10 -ном растворе серной кислоты. Полимербетонная смесь включает, мас. ь: эпоксидное связующее 12.14; полиэтиленполиамин 1,2-1,4; графит 24-28; триброманилин 1,5-3,0; кварцевый песок — остальное. Коэффициент стойкости полимербетона после прогрева в течение 3 ч при 100 С составляет 1,0; при

150 С 1,1, при 200 С до 1.02, при 2500С до

0,96. Коэффициент стойкости после 3-х месячного выдерживания в 10;4-ном растворе серной кислоты составляет до 0,91. 2 табл.

Смесь готовят по следующей технологии. Кварцевый наполнитель и графит высушивают при 60 С в течение 3 ч, после чего охлаждаютдо нормальной температуры. Затем готовят смесь из эпоксидной смолы и полизтиленполиамина, в которую добавляют во время перемешивания триброманилин, графит и кварцевый песок. Смесь перемешивают до получения однородной массы, а из последней формуют образцы, которые твердеют 1 сут при 18-20 С. Потом образцы извлекаются из форм и термообрабатываются при 80 С в течение 6 ч, При исследовании предложенной полимербетонной смеси испытания проводились на образцах составов, представленных в табл.1.

Образцы для испытаний были приготовлены в виде кубиков размером 2х2х2 см.

Результаты испытаний предлагаемых смесей (состав 1-5) и прототип (состав 6) приве дены в табл.2.

12-14

1,2-1,4

24-28

1,5-3,0

Остальное аблица "l

Содржание компонента, мас. (2 1

1 12

1,2

24

61,3

1,5

1,3

26

57,45

2,25,1

22

4 g

1,0

Таблица 2

Результаты испытаний

Состав

1 Т 2 3

Показатель

95 113

i14!

0 87 0,91

0,88

1,00

1,00

1,01

0,95 j

1,00

1,01

1,02

0,96

1,00

"",00

1,01

0,94

0,89

0,81

0,50 L

Составитель С. Е3оронина

Редактор Е, Зубиетова Техред М.Моргентал Корректор Т. Папий

Заказ 4509 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при Г1(НТ СССР

1!3035, Москва. А<-35, Раушская наб„4/5

Производственно-издательскии комбинат "Патент". r. Ужгород, ул.Гагарина, 101

Формула изобретения

Полимербетонная смесь, включающая зпоксидное связующее, полиэтиленполиамин, наполнитель, органическую добавку и кварцевыйпесок,отличающаяcs, тем, чего, с целью повышения стойкости полимербетона в интервале температур 150-250 С и в 10,. ом растворе серной кислоты, она содержит в качестве наполнителя графит, а в качестве органической добавки триброманилин при следующем соотношении компо5 нентов, мас. ".,: о

Зпоксидное связующее

Полизтиленпопиамин

ГрафNT

Триброманилин

10 Кварцевый песок
