Способ возведения насыпного сооружения с пленочной диафрагмой

Способ возведения насыпного сооружения с пленочной диафрагмой

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения расширение технологических возможностей за счет образования наклонной диафрагмы. На основание 1 отсыпают первоначальный ярус 4 и укладывают экран 7 путем разворачивания складок полотнища, сложенного в пакет типа гармошка. Затем полотнище укладывают на верхнее основание яруса 4, покрывая откос яруса 4 складкой полотнища . Ярус 8 с понуром 9 отсыпают на высоту, равную высоте яруса 4, в полотнище с защитным полотнищем перекладывают на верхнее основание яруса 8 без разворачивания складок полотнища. Операции по отсыпке следующих ярусов 10 и 8 повторяют деформирования насыпи на проектную высоту , обеспечивая покрытие полотнищем только откосов ярусов 10. 5 ил.

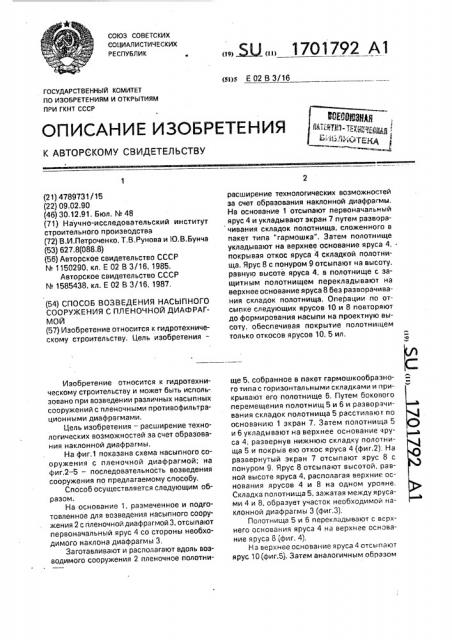

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 02 В 3/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР б

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

E-ойащ

1 (21) 4789731/15 (22) 09.02.90 (46) 30.12.91. Бюл, ¹ 48 (71) Научно-исследовательский институт строительного производства (72) В.И.Петроченко, Т.В.Рунова и 1О,В.Бунча (53) 627.8(088,8) (56) Авторское свидетельство СССР

¹ 1150290, кл. Е 02 В 3/16, 1985.

Авторское свидетельство СССР № 1585438, кл. Е 02 В 3/16, 1987. (54) СПОСОБ ВОЗВЕДЕНИЯ НАСЫПНОГО

СООРУЖЕНИЯ С ПЛЕНОЧНОЙ ДИАФРАГМОЙ (57) Изобретение относится к гидротехническому строительству, Цель изобретения—

Изобретение относится к гидротехническому строительству и может быть использовано при возведении различных насыпных сооружений с пленочными противофильтрационными диафрагмами, Цель изобретения — расширение технологических возможностей за счет образования наклонной диафрагмы.

На фиг,1 показана схема насыпного сооружения с пленочной диафрагмой; на фиг.2 — 5 — последовательность возведения сооружения по предлагаемому способу.

Способ осуществляется следующим образом.

На основание 1, размеченное и подготовленное для возведения насыпного сооружения 2 с пленочной диафрагмой 3, отсыпают первоначальный ярус 4 со стороны необходимого наклона диафрагмы 3.

Заготавливают и располагают вдоль возводимого сооружения 2 пленочное полотни- Ж „17О1792 А1 расширение технологических возможностей за счет образования наклонной диафрагмы.

На основание 1 отсыпают первоначальный ярус 4 и укладывают экран 7 путем разворачивания складок полотнища, сложенного в пакет типа "гармошка", Затем полотнище укладывают на верхнее основание яруса 4, покрывая откос яруса 4 складкой полотнища. Ярус 8 с понуром 9 отсыпают на высоту, равную высоте яруса 4, в полотнище с защитным полотнищем перекладывают на верхнее основание яруса 8 без разворачивания складок полотнища. Операции по отсыпке следующих ярусов 10 и 8 повторяют до формирования насыпи на проектную высоту, обеспечивая покрытие полотнищем только откосов ярусов 10. 5 ил. ще 5, собранное в пакет гармошкообразного типа с горизонтальными складками и прикрывают его полотнище 6. Путем бокового перемещения полотнищ 5 и 6 и разворачивания складок полотнища 5 расстилаюг по основанию 1 экран 7. Затем полотнища 5 и 6 укладывают на верхнее основание яруса 4, развернув нижнюю складку полотнища 5 и покрыв ею откос яруса 4 (фиг.2). На развернутый экран 7 отсыпают ярус 8 с понуром 9. Ярус 8 отсыпают высотой, равной высоте яруса 4, располагая верхние основания ярусов 4 и 8 на одном уровне, Складка полотнища 5, зажатая между ярусами 4 и 8, образует участок необходимой наклонной диафрагмы 3 (фиг.З).

Полотнища 5 и 6 перекладывают с верхнего основания яруса 4 на верхнее основание яруса 8 (фиг. 4).

На верхнее основание яруса 4 отсыпают ярус 10 (фиг.5). Затем аналогичным образом

1701792 укладывают полотнища 5 и 6 на верхнее основание яруса 10, используя, например, клещи 11, и отсыпают новый ярус 8, Процесс строительства продолжают до формирования насыпи проектной высоты, 5 обеспечивая покрытие полотнищам 5 только откосов русов 10, лежащих на первоначальном ярусе 4, Конкретный пример выполнения способа. 10

Подготавливают грунтовое основание 1 для возведения насыпного сооружения 2, например грунтовой плотины длиной 300 м и высотой ЗО м с наклонной под углом 45 . диафрагмой 3 с пленочным экраном 7 шири- 15 ной 19 м в основании сооружения 2, В стационарных условиях заготавливают два укрепленных пленочных полотнища

5. Длина одного полотнища 5 300 м, ширина

19,6 м, длина другого полотнища 5 300 м, 20 ширина 42 м, Первое полотнище 5 используют для укладки экрана 7, второе — для диафрагмы 3.

Полотнища 5 заготавливают путем сварки рулонной 1,5-метровой пленки продоль- 25 ными швами-нахлестами шириной 0,1 м.

Для сварки первого полотнища 5 использу, от 14 полос рулонной пленки, для сварки второго — 30 полос рулонной пленки, Полотнища 5 при сварке складывают в 30 .пакет типа гармошки. На основании 1 по всей длине сооружения 2 отсыпают первоначальный ярус 4 высотой 1 м, используя скреперы, бульдозеры и грунтоуплотняющие машины. 35

В основании яруса 4 укладывают оба полотнища 5 и сваривают их продольным швом по всей длине яруса 4. Полотнище 5 шириной 19,6 м растягивают в поперечном направлении в виде экрана 7, 40

Полотнище 5 шириной 42 м, собранное в 30-слойный пакет, прикрывают защитным полотнищем 6 шириной, например, 1,8 м и длиной 300 м и перемещают в боковом направлении, При боковом перемещении па- 45 кета разворачивают его нижнюю складку. прикрывают ею откос яруса 4 и уже 29-слойный пакет укладывают на верхнее основа:ние яруса 4.

На экран 7 отсыпают с помощью буль- 50 дозеров ярус 8 с понуром 9 толщиной 1 м, В конце отсыпки яруса 8 и понура 9 производят их уплотнение грунтоуплотняющими машинами, Полотнища 5 и 6 перекладывают с верхнего основания яруса 4 на верхнее основание яруса 8. Затем на ярус 4 отсыпают ярус

10 высотой 1 м. укладывают иа него аналогичным образом полотнища 5 и 6 и отсыпают ярус 8 с противоположной стороны диафрагмы 3, образованной полотнищем 5, зажатым между ярусами 10 и 8.

Процесс возведения сооружения 2 с диафрагмой 3 продолжают аналогичным образом и заканчивают после укладки на откос самого верхнего яруса 10 последней складки 30-слойного пакета с полотнищем 5 и отсыпкой 30-го яруса 8.

Высоту всех ярусов выдерживают равной 1 м.

Формула изобретения

Способ возведения насыпного сооружения с пленочной диафрагмой, включающий отсыпку ярусов насыпного сооружения в чередующемся порядке па обе стороны пленочной диафрагмы, укладываемой в flpo цессе отсыпки ярусов путем разворачивания складок полотнища, предварительно сложенного в пакет гармошкообразного типа с горизонтальными складками, и последовательного покрытия полотнищем откосов ярусов, отличающийся тем, что, с целью расширения технологических возможностей за счет образования наклонной диафрагмы, первоначальный ярус отсыпают со стороны необходимого наклона диафрагмы, а последующий ярус отсыпают на высоту, равную высоте первоначального яруса с другой стороны пленочного полотнища, уложенного на откос первоначального яруса, при этом пакет с пленочным полотнищем перекладывают с верхнего основания первоначального яруса на верхнее основание последующего яруса без разворачивания складок полотнища, по-. сле чего операции по отсыпке следующих ярусов и укладке пакета повторяют до формирования насыпи на проектную высоту, обеспечивая покрытие полотнищем только откосов ярусов, лежавших на первоначаль.ном ярусе.
