Устройство для установки арматурных стержней

Устройство для установки арматурных стержней

Иллюстрации

Показать все

Реферат



Изобретение относится к производству сборного железобетона, а именно к устрой 2 ствам для многорядной установки арматурных стержней в форму. Целью изобретения является расширение номенклатуры изделий путем обеспечения возможности изменения установки стержней по высоте На форме 1 вне ее бортов смонтирована тяга 5 с возможностью перемещения перпендикулярно осям арматурных стержней 6 посредством привода 11. На тяге 5 закреплены опорные элементы 7, выполненные в виде пластин с наклонными плоскостями, на которых на различных высотах образованы ячейки для укладки стержней 6. При установке верхнего ряда стержней 6 привод 11 перемещает тягу 5 в рабочее положение, при распалубке изделия - в исходное 5 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 G 21/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 Б 4

О

0 4 (21) 4761551/33 (22) 24.11.89 (46) 30,12.91, Бюл. ¹ 48 (71) Всесоюзный государственный проектный институт по строительному машиностроению для сборного железобетона Гипростроммаш" (72) А,А.Марзинов и В.Г,Яковлевский (53) 699.564,3(088.8) (56) Авторское свидетельство СССР

¹ 1414949, кл. Е 04 G 21/12, 1988. (54) УСТРОЙСТВОДЛЯ УСТАНОВКИ АРМАТУРНЫХ СТЕРЖНЕЙ (57) Изобретение относится к производству сборного железобетона, а именно к устрой„„SU „„1701867А1 ствам для многорядной установки арматурных стержней в форму. Целью изобретения является расширение номенклатуры изделий путем обеспечения возможности изменения установки стержней по высоте, На форме 1 вне ее бортов смонтирована тяга 5 с возможностью перемещения перпендикулярно осям арматурных стержней 6 посредством привода 11. На тяге 5 закреплены опорные элементы 7, выполненные в виде пластин с наклонными плоскостями, на которых на различных высотах образованы ячейки для укладки стержней 6. При установке верхнего ряда стержней 6 привод 11 перемещает тягу

5 в рабочее положение, при. распалубке изделия — в исходное, 5 ил.

1701867

Изобретение относится к производству сборного железобетона, а именно к устройствам для многорядной установки арматурных стержней в форму.

Цель изобретения — расширение номенклатуры изделия путем обеспечения возможности изменения установки стержней по высоте.

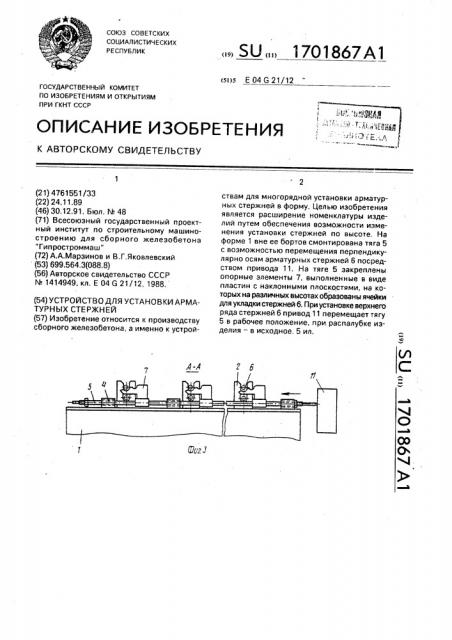

На фиг. 1 изображен продольный разрез описываемого устройства; на фиг. 2— разрез А — А на фиг. 1, в исходном положении; на фиг. 3 — то же, при установке нижнего ряда стержней, на фиг. 4 и 5 — установка арматурных стержней на различных высотах.

Устройство содержит форму 1 с упорами 2. На форме 1 вне ее бортов 3 в направляющих 4 смонтирована тяга 5 с воэможностью перемещения перпендикулярно осям арматурных стержней 6, На тяге

5 закреплены опорные элементй 7, выпол ненные в виде пластин 8 с наклонными плоскостями 9, на которых образованы на различных высотах от днища формы 1 ячейки 10 для укладки арматурных стержней 6.

Для перемещения тяги 5 устройство оснащено приводом 11, Устройство работает следующим образом.

В упоры 2 формы 1 укладывают нижний ряд арматурных стержней 6. Затем привод

11 перемещает тягу 5 иэ исходного в рабочее положение, после чего производят ук5 ладку верхнего ряда стержней 6. При распалубке изделия привод 11 перемещает тягу 5 в исходное положение, Образованные на различных высотах от днища формы 1 ячейки 10 позволяют иэго10 тавливать широкую гамму изделий с многорядным расположением арматуры, что значительно расширяет технологические возможности устройства.

15 Формула изобретения

Устройство для установки арматурных стержней, содержащее форму с упорами, опорные элементы для многорядной установки стержней, отл и ч а ю ще е с ятем, 20 что, с целью расширения номенклатуры иэделий путем обеспечения возможности изменения установки стержней по высоте, оно снабжено тягой, смонтированной на форме с возможностью перемещения перпендику25 лярно осям стержней, и приводом перемещения, а опорные элементы выполнены в виде пластин с наклонными плоскостями, на которых на различных высотах образованы ячейки для установки стержней.

1701867

Составитель А.Будников

Техред М.Моргентал Корректор Л.Бескид

Редактор Н.Цалихина

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 4519 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
