Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

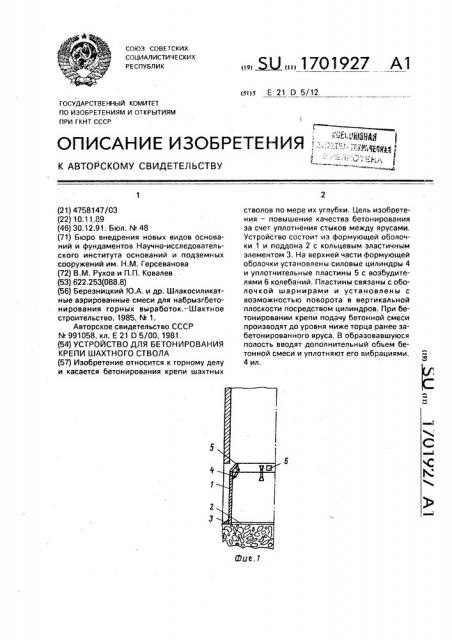

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

= "" ОЮЗА 1

СГ

< (21) 4758147/03 (22) 10.11.89 (46) 30.12.91, Бюл. hk 48 (71) Бюро внедрения новых видов оснований и фундаментов Научно-исследовательского института оснований и подземных сооружений им, Н.М. Герсеванова (72) В.М. Рухов и П.П. Ковалев (53) 622.253(088.8) (56) Березницкий Ю.А, и др. Шлакосиликатные аэрированные смеси для набрызгбетонирования горных выработок.— Шахтное строительство, 1985, М 1.

Авторское свидетельство СССР

М 991058, кл. Е 21 0 5/00, 1981. (54) УСТРОЙСТВО ДЛЯ БЕТОНИРОВАНИЯ

КРЕПИ ШАХТНОГО СТВОЛА (57) Изобретение относится к горному делу и касается бетонирования крепи шахтных. Ы 1701927 А1 стволов по мере их углубки. Цель изобретения — повышение качества бетонирования за счет уплотнения стыков между ярусами.

Устройство состоит из формующей оболочки 1 и поддона 2 с кольцевым эластичным злементом 3. На верхней части формующей оболочки установлены силовые цилиндры 4 и уплотнительные пластины 5 с возбудителями 6 колебаний. Пластины связаны с оболочкой шарнирами и установлены с возможностью поворота в вертикальной плоскости посредством цилиндров, При бетонировании крепи подачу бетонной смеси производят до уровня ниже торца ранее забетонированного яруса. В образовавшуюся полость вводят дополнительный объем бетонной смеси и уплотняют его вибрациями.

4 ил, 1701927 4

1 у 1 до уровня ее верхнегр торца. Затем в пах лость между уже закрепленной частью ствола и формующей оболочкой вводят дополнительный объем, бетонной смеси, ко5 торый уплотняют виб овдавливанием- до тех пор„пока пластины 5 не повернутся и не примут вертикальное положение, и ( е Формула изобретения

Составитель Л,Черепенкина

Редактор M,Êoáûëëícêàÿ Техред M.Моргентал Корректор M.Êó÷åðÿâàÿ

Заказ 4521 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к горному дел и касается бетонирования крепи шахтны стволов по мере их углубки, Цель изобретения — повышение качест ва бетонирования за счет уплотнения сты ков между ярусами, На фиг, 1 изображено устройство, об щий вид; на фиг. 2 — то же, после подач бетона за опалубку; на фиг, 3 — ro же, посл размещения дополнительного объема бето- 1О на; на фиг. 4 — то же, после поворота пластины.

Устройство состоит из формующей оболочки 1, поддона 2 и кольцевого эластичного элемента 3. На верхней части формующей 15 оболочки 1 установлены силовые цилиндры

4 и уплотнительные пластины 5 с возбудителями 6 колебаний. Пластины 5 закреплены на формующей оболочке 1 с возможностью поворота в вертикальной плоскости. Каждый силовой цилиндр 4 од- 2О ним концом шарнирно связан с формующей оболочкой, а другим концом — с уплотнительной пластиной 5.

При креплении шахтного ствола бетонную смесь подают за формующую оболочку 25

Устройство для бетонирования крепи шахтного ствола, включающее поддон, формующую оболочку и кольцевой эластичный элемент, отличающееся тем,что,с целью повышения кач ства бетонирования за счет уплотнения ст ков между ярусами, верхняя часть формук щей оболочки снабжена силовыми цилиндрами и уплотнительны ми пластинами, с возбудителями колебаний, при этом каждая уплотнительная пластина закреплена на оболочке шарнирно с вазможностью поворота в вертикальной плоскости, à cHiloBQA цилиндр одним концом шарнирно связан с формующей оболочкой, а другим концом — с уплотнительной пластиной.
