Роликовый толкатель глобоидного кулачкового механизма

Роликовый толкатель глобоидного кулачкового механизма

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в механизмах с глобоидными кулачками. Целью изобретения является повышение надежности и снижение энергоемкости за счет уменьшения величины геометрического скольжения в паре кулачок - толкатель. Для этого обойма роликового толкателя выполнена в виде ряда колец 2 с телами качения 3 в виде роликов игольчатого подшипника, разделенного шайбами 4. Число рядов тел качения выбирается по определенной зависимости . 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s))s F 16 Н 53/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

° » 4

О

ЬЭ

О (л)

М фиг.1

К ABTOPC КОМУ С ВИДЕТЕЛ Ь СТВ У (21) 4708562/28 (22) 25.04.89 (46) 30,12.91, бюл. hk 48 (71) Ташкентский политехнический институт им. А.P. бируни (72) Е.М. Торговицкий и А.Ф. Щеглов (53) 621,835(088.8) (56) Исследование динамики пространственных механизмов периодического поворота тубных автоматов и тубонаполнительных машин: Отчет по НИР..Тема hk

27/80, гос. регистрация М. 80015870.

ТашПИ, кафедра "Детали машин". 1986, с. 19.

„„Б43„„1702032 A l (54) РОЛИКОВЫЙ ТОЛКАТЕЛЬ ГЛОБОИДНОГО КУЛАЧКОВОГО МЕХАНИЗМА (57) Изобретение относится к машиностроению и может быть использовано в механизмах с глобоидными кулачками, Целью изобретения является повышение надежности и снижение энергоемкости за счет уменьшения величины геометрического скольжения в паре кулачок — толкатель. Для этого обойма роликового толкателя выполнена в виде ряда колец 2 с телами качения

3 в виде роликов игольчатого подшипника, разделенного шайбами 4, Число рядов тел качения выбирается по определенной зависимости. 2 ил.

1702032 5 мм, Фиг.2

Изобретение относится к машиностроению и может быть использовано в механизмах с глобоидными кулачками.

Цель изобретения — повышение надежности и снижение энергоемкости за счет уменьшения величины геометрического скольжения в паре кулачок — толкатель.

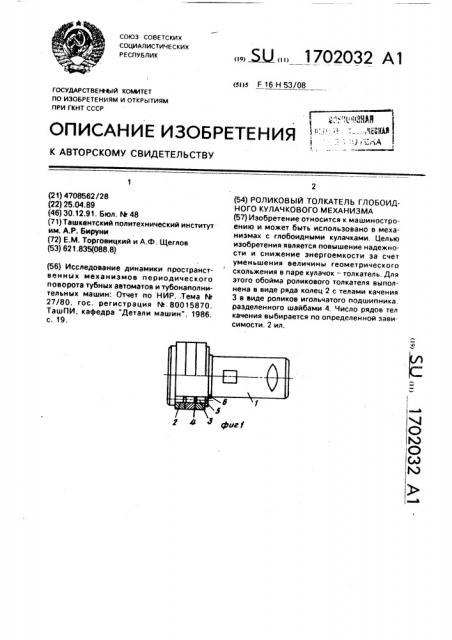

На фиг. 1 изображен роликовый толкатель; на фиг, 2 — взаимодействие кулачка с толкателями.

Роликовый толкатель состоит из пальца

1, на котором установлена обойма. выполненная в виде ряда колец 2 с телами качения

3 в виде роликов игольчатого подшипника, разделенного шайбами 4. Обойма установлена на пальце с помощью шайбы 5 и стопорного кольца 6. Число рядов тел качения выбрано иэ соотношения

m где 8 — ширина обоймы;

m — число рядов тел качения 3. равное числу колец Z; n — ширина шайбы 4, разделяющей ряды тел качения 3.

При взаимодействии роликового толкателя с кулачком каждое из колец 2 его обоймы обкатывает отдельный ряд тел качения

3, при этом окружная скорость на рабочей поверхности каждого из колец 2 приближается к скорости сопряженных с ним точек поверхности рабочего профиля кулачка. По5 следнее приводит к уменьшению величины геометрического скольжения в паре кулачок — толкатель.

Формула изобретения

Роликовый толкатель глобоидного ку10 лачкового механизма, содержащий палец с установленной на его конце обоймой с телами качения в виде роликов игольчатого подшипника, отличающийся тем, что, с целью повышения надежности и снижения

15 энергоемкости, обойма выполнена в виде ряда колец с соответствующими телами качения и шайб, установленных между последними, а число рядов тел качения выбрано из соотношения

20  -(— 1

> 5 мм. где  — ширина обоймы;

m — число рядов тел качения, равное числу колец;

25 n — ширина шайбы. разделяющей ряды тел качения.
