Реферат



Изобретение относится к трубопроводной технике и позволяет повысить надежность сильфонных компенсаторов угловых перемещений трубопроводов. Компенсатор состоит из сильфона 1 с патрубками 2 и 3. В полости сильфона на ребрах 4, закрепленных на патрубке 2, установлен керн 5, опирающийся своей вершиной на плиту 7, которая ребрами 8 прикреплена к патрубку 3. Тыльная сторона 6 керна 5 выполни а сферической и взаимодействует со сферой ограничителя.9, связанного с плитой 7. Центры сфер керна и ограничителя 9 совпадают с вершиной керна, являющейся опорной точкой, вокруг которой происходят угловые перемещения патрубков 2 и 3 относительно друг друга при действии как распорных, так и сжимающих сильфон усилий, чем исключаетс° радиальный сдвиг торцов сильфона. 1 ил ё vj О Ю О О о JL IATW21

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ч)з F 16 (. 511/02

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4465488/29 (22) 29.07,88 (46) 30.12.91. Бюл, М 48 (71) Конструкторское бюро "Химавтоматика" (72) Л.Д.Круцких и А.С.Микиша (53) 621.643 (088.8) (56) Патент Франции N 1501952, кл. F 16 L, опублик. 1967, Патент США М 3070387, кл. 285 — 114, опублик. 1962. (54) КОМПЕНСАТОР УГЛОВЫХ ПЕРЕМЕЩЕНИЙ ТРУБОПРОВОДА (57) Изобретение относится к трубопроводной технике и позволяет повысить надежность сильфонных компенсаторов угловых

„„5U „„1702060 А1 перемещений трубопроводов. Компенсатор состоит из сильфона 1 с патрубками 2 и 3. В полости сильфона на ребрах 4, закрепленных на патрубке 2, установлен керн 5, опирающийся своей вершиной на плиту 7, которая ребрами 8 прикреплена к патрубк»

3. Тыльная сторона 6 керна 5 выполн а сферической и взаимодействуе со сферой ограничителя,9, связанного с плитой 7. Центры сфер керна и ограничителя 9 совпадают с вершиной керна, являющейся опорной точкой, вокруг которой происходят угловые перемещения патрубков 2 и 3 относительно друг друга при действии как распорных, так и сжимающих сильфон усилий, чем исключаетсо радиальный сдвиг торцов сильфона. 1 ил.

1702060

Составитель В.Пинчук

Техред М.Моргентал Корректор Т.Палий

Редактор Н,Шитев

Заказ 4528 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

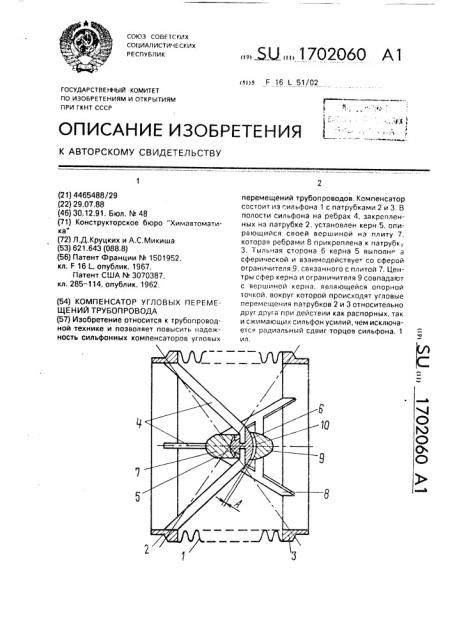

Изобретение относится к трубопроводной технике и может быть использовано в качестве компенсатора угловых перемещений трубопроводных систем, Цель изобретения — повышение надежности за счет исключения деформаций сдвига сильфона, На чертеже представлен компенсатор, разрез по оси.

Компенсатор угловых перемещений трубопровода состоит из сильфона 1 с присоединительными патрубками 2 и 3, К патрубку 2 посредством ребер 4 прикреплен опорный элемент в виде керна 5 с точечной упорной частью с одной стороны и со сферической поверхностью 6 HG своей тыльной стороне, центр которой совпадает с вершиной керна.

Керн 5 опирается на плиту 7, которая посредством ребер 8 связана с патрубком 3 и снабжена ограничителем 9, на стороне которого, обращенной к плите 7, выполнена сферическая поверхность 10, центр которой совпадает с центром сферы 6.

Компенсатор работает следующим образом.

При подаче рабочей силы под давлением в трубопровод, в который встроен компенсатор, на сильфон 1 действует распорное усилие, которое через ребра 4 и

8 передается на керн 5 l1 опорную плиту 7, замыкаясь в точке их контакта. Керн 5 имеет возможность качательных перемещений QT носительно точки опоры на плиту 7, что позволяет патрубкам 2 и 3 совершать взаимное угловое смещение с вершиной телесного угла в точке контакта керна 5 и

5 плиты 7.

При воздействии на компенсатор усилий, сжимающих сильфон, эти усилия через ребра 4 и 8 замыкаются на поверхности контактирующих сфер 6 и 10, а угловое пе10 ремещение патрубков 2 и 3 происходит по этим поверхностям с центром в вершине керна, с отклонением на величину необходимого конструктивного зазора А, что исключает радиальное смещение патрубков 2 и

15 3 один относительно другого и обеспечивает повышение надежности сильфона и компенсатора в целом.

Формула изобретения

Компенсатор угловых перемещений

20 трубопровода, состоящий из установленного между патрубками сил ьфона и размещенного в его полости разгружающего устройства в виде качающейся опоры с односторонним точечным контактом керна и

25 опорной плиты, обратного упора керна, о тл и ча ю щи йс я тем,что, с цельюповышения надежности за счет исключения дефоомаций сдвига сильфона, обратный упор и
