Преобразователь перемещений

Преобразователь перемещений

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольноизмерительной технике и может быть использовано в системах управления перемещением органов машин различного назначения. Цель изобретения - расширение функциональных возможностей преобразователя за счет увеличения количества одновременно обслуживаемых перемешающихся объектов и повышение точности измерений. Это достигается тем, что преобразователь снабжен таким количеством преобразующих головок 3, сколько необходимо для одновременного обслуживания перемещающихся объектов, головки выполнены с возможностью перемещения вдоль единой для всех головок меры 2, длина которой выполнена равной длине направляющих корпуса 1 преобразователя . 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С" . 1х

РЕСПУБЛИК (si)s G 01 В 5/04

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729060/28 (22) 29.07,89 (46) 30.12,91. Бюл, М 48 (72) В.И. Дегтярев (53) 531.717(088.8) (56) Фотоэлектрические преобразовате- ли/Под ред. д.т.н. Л.Н, Преснухина, М.: Машиностроение, 1974, с. 375. (54) ПРЕОБРАЗОВАТЕЛЬ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к контрольноизмерительной технике и может быть использовано в системах управления перемещением органов машин различного назначения. Цель изобретения — расшире„„SU ÄÄ 1702155 А1 ние функциональных возможностей преобразователя за счет увеличения количества одновременно обслуживаемых перемешающихся объектов и повышение точности измере н ий, Э то достигается тем, что преобразователь снабжен таким количеством преобразующих головок 3, сколько необходимо для одновременного обслуживания перемещающихся объектов, головки выполнены с возможностью перемещения вдоль единой для всех головок меры 2, длина которой выполнена равной длине направляющих корпуса 1 преобразователя. 4 ил.

1702155

Изобретение относится к контрольноизмерительной технике и может быть использовано в системах управления металлорежущими станками. робототехническими комплексами, сборочными и ротор- 5 ными линиями в координатных измерительных машинах.

Цель изобретения — расширение функциональных возможностей преобразователя эа счет увеличения количества 10 одновременно обслуживаемых перемещающихся объектов и повышение точности измерений.

На фиг, 1 представлен преобразователь линейных перемещений, общий вид; на фиг, 15

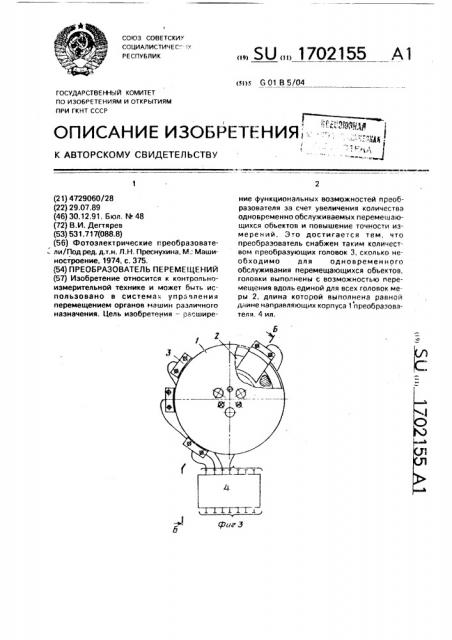

2 — сечение А-А на фиг. 1; на фиг. 3 — преобразователь круговых перемещений, общий вид; на фиг, 4 — сечение Б-Б на фиг. 3.

Преобразователь содеожит корпус 1, выполненный из двух симметрично распо- 20 ложенных корытообразных в поперечном сечении элементов, жестко связанных один с другим, меру 2, закрепленную между элементами корпуса, преобразующую головку

3, установленную с воэможностью переме- 25 щения между полками влементов корпуса 1. оптически взаимодействующую с мерой 2 и предназначенную для связи с перемещающимся объектом (не показан), интерпо lATop

4, информационные входы 5 которого элек- 30 трически связаны с преобразующими;оловками 3. а

Преобразователь перемещений работает следующим образом.

Преобразующие головки 3 присоединя- 35 ют к перемещающимся органам машины, которые их перемещают вдоль меры 3, зэкрепленной между элементами кор 1уса 1, Головка 3, перемещаясь вдоль мер,; 2 вырабатывает электрические сиг элы коли чество которых пропорционально вели .л е перемещения головки 3, т.е. величин» пеоемещения органа машины. Электриче-.кие сигналы поступают на соответствующие информационные входы интерполятора, с Bûходов которого поступает информация о перемещениях в выбранной форме.

Формула изобретения

Преобразователь перемещений, вкгючающий корпус, выполненный из двух зеркально симметрично расположенных корытообраэных в попеоечном сечении элементов, .кестко связанных один с другим, меру, закрепленную между з ементами, преобразующую головку, установленную с воэможностью перемещения между полками элементов корпуса, оптически взаимодействующую с мерой и предназначенную для связи с перемещающимся обьектом, и интерполя ор, информационный вход которого электрически связан с преобразующей головкой, отличающийся тем, что, с целью повышения производительногти за счет увеличения количества одновременнс обслуживаемых перемещающихся объектов и повышения точности измерения, преобразователь снабжен дополнительными преобразующими головками, д ина меры равна сумме длин элементов корпуса а количество инфо . лационных входов интерполяера равно количеству поеобр".:зующих гоговок.

) ()2155

Составитель В, Жиляев

Редактор А. Долинич Техред М,Моогентал Корректор T. Палий

Заказ 4533 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
