Станок для надевания покрышек автомобильных шин на колеса

Станок для надевания покрышек автомобильных шин на колеса

Иллюстрации

Показать все

Реферат



М 17022

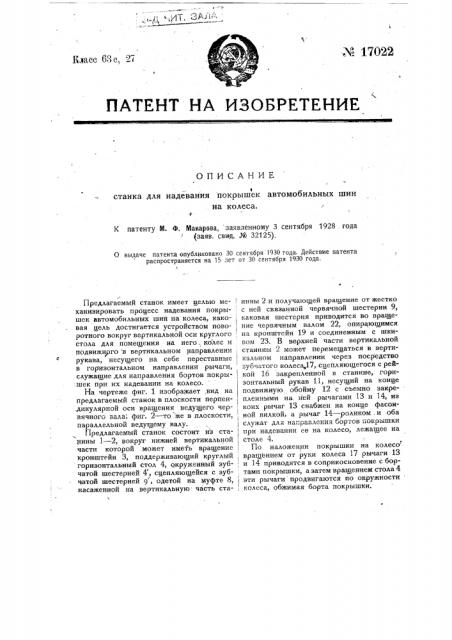

Класс 63е, 2(ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ

1 станка для надевания покрышек автомобильных шин на колеса. /

К патенту M. Ф. Макарова, заявленному 3 сентября 1928 года (заяв. свид. ¹ 32125).

О выдаче патента опубликовано 30 сентября 1930 года. Действие патента распространяется на 15 лет от ЗО сентября 1930 года.

Предлагаемый станок имеет целью механизировать процесс надевания покрышек автомобильных шин на колеса, каковая цель достигается устройством поворотного вокругвертикальной оси круглого стола для помещения на него, колес и подвижного в вертикальном направлении рукава, несущего на себе переставные в горизонтальном направлении рычаги, служащие для направления бортов покрышек при их надевании на колесо.

На чертеже фиг. 1 изображает,вид на предлагаемый станок в плоскости перпен,дикулярной оси вращения ведущего червячного вала; фиг. 2 — то же в плоскости, параллельной ведущему валу.

Предлагаемый станок состоит из станины 1 — 2, вокруг нижней вертикальной части которой может иметь вращение кронштейн 3, поддерживающий круглый горизонтальный стол 4, окруженный зубчатой шестерней 4, сцепляющейся с зубчатой шестерней 9, одетой на муфте 8, насаженной на вертикальную часть ста нины 2 и получающей вращение от жестко с ней связанной червячной шестерни 9, каковая шестерня приводится во вращение червячным валом 22, опирающимся, на кронштейн 19 и соединенным с шкивом 23. В верхней части вертикальной, станины 2 может перемещаться в вертиI кальном направлении через посредство зубчатого колеса,17, сцепляющегося с рейкой 1б закрепленной в станине, горизонтальный рукав 11, несущий на конце подвижную обойму 12 с съемно закрепленными на. ней рычагами 13 и 14, из

: коих рычаг 13 снабжен на конце фасон ной вилкой, а рычаг 14 — ооликом .и оба ! служат для направления 60р70В покрышки при надевании ее на колесо, лежащее на столе 4.

По наложении покрышки на колесо

I, . вращением от руки колеса 17 рычаги 13 . и 14 приводятся в соприкосновение с бортами покрышки, а затем вращением стола 4

I зти рычаги продвигаются по окружности ., колеса, обжимая борта покрышки.

Предмет патента.

Станок для надевания покрышек автомобильных шин на колеса, характеризующийся применением поворотного около вертикальной оси круглого стола 4 для помещения колес, над каковым столом расположены, на подвижном в вертикальI ном направлении по стойке 2 рукаве 11, рычаги 13 и 14, съемно закрепленные в подвижной по рукаву li обойме 12 и служащие для направления бортов покры, шек при их надевании на колеса, в како, вом устройстве поворот стола осуществляется через посредство червячной передачи 22 — 9 и зубчатой 9 — 4 .
