Способ определения температуры размягчения термопластичных материалов

Способ определения температуры размягчения термопластичных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к физико-химическому анализу, в частности к способам определения температуры размягчения термопластичных материалов Изобретение позволяет повысить воспроизводимость результатов , ускорить и автоматизировать процесс определения температуры размягчения термопластичных материалов В образец спрессованный или отлитый в таблетку, вводят твердый нагреватель в нагретом состоянии охлаждают их до затвердевания образца Затем нагревают образец при повышении температуры нагревателя со скоростью 20-40 град/мин под заданной нагрузкой. Температуру размягчения определяют до температуры нагревателя в момент перемещения недеформированного образца относительно нагревателя 1 табл сл с

СОГОЗ СОВЕ1СКИХ

СОЦИАЛ ИСТИ 1Е СК ИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

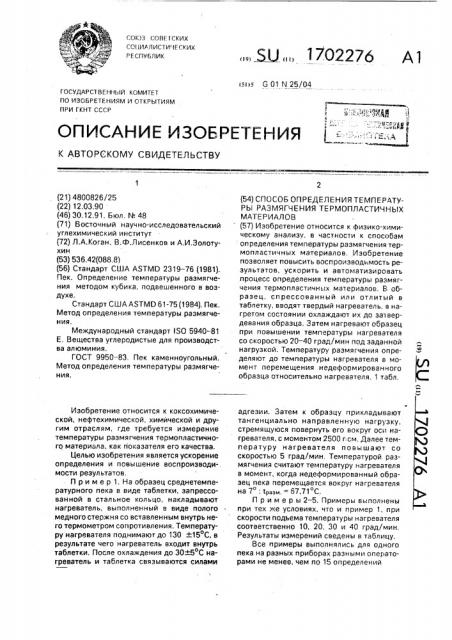

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4800826/25 (22) 12,03.90 (46) 30.12,91. Бюл, N 48 (71) Восточный научно-исследовательский углехимический институт (72) Л,А.Коган, В.Ф.Лисенков и А.И.Золотухин (53) 536.42(088,8) (56) Стандарт США ASTMD 2319 — 76 (1981).

Пек. Определение температуры размягчения методом кубика, подвешенного в воздухе.

Стандарт США ASTMD 61-75 (1984), Пек.

Метод определения температуры размягчения.

Международный стандарт ISO 5940-81

Е. Вещества углеродистые для производства алюминия.

ГОСТ 9950 — 83. Пек каменноугольный.

Метод определения температуры размягчения.

Изобретение относится к коксохимической, нефтехимической, химической и другим отраслям, где требуется измерение температуры размягчения термопластичного материала, как показателя его качества.

Целью изобретения является ускорение определения и повышение воспроизводи-. мости результатов.

Пример 1. На образец среднетемпературного пека в виде таблетки, запрессованной в стальное кольцо, накладывают нагреватель, выполненный в виде полого медного стержня со вставленным внутрь него термометром сопротивления. Температуру нагревателя поднимают до t30 +.150C, в результате чего нагреватель входит внутрь таблетки. После охлаждения до 30+5 C нагреватель и таблетка связываются силами

„„ Ц „„1T02276 (54) СПОСОБ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУPbi РАЗМЯГЧЕНИЯ ТЕРМОПЛАСТИЧНЫХ

МАТЕРИАЛОВ (57) Изобретение относится к физико-химическому анализу, в частности к способам определения температуры размягчения термопластичных материалов, Изобретение позволяет повысить воспроизводимость результатов, ускорить и автоматизировать процесс определения температуры размягчения термопластичных материалов. В образец, спрессованный или отлитый в таблетку, вводят твердый нагреватель, в нагретом состоянии охлаждают их до эа1вердевания образца. Затем нагревают образец при повышении температуры нагревателя со скоростью 20-40 град/мин под заданной нагрузкой. Температуру размягчения определяют до температуры нагревателя в момент перемещения недеформировэнного образца относительно нагревателя. 1 табл. адгезии. Затем к образцу прикладывают тангенциально направленную нагрузку, стремящуюся повернуть его вокруг оси нагревателя, с моментом 2500 г см. Далее температуру нагревателя повышают со скоростью 5 град/мин. Температурой размягчения считают температуру нагревателя в момент, когда недеформированный образец пека перемещается вокруг нагревателя на 7 : tpasM, = 67,71 С.

Пример ы 2 — 5. Примеры выполнены при тех же условиях, что и пример 1, при скорости подъема температуры нагревателя соответственно 10, 20, 30 и 40 град/мин.

Результаты измерений сведены в таблицу.

Все примеры выполнялись для одного пека на разных приборах разными операторами не менее, чем по 15 определений

1702276

Составитель Л. Коган

Техред MМоргентал Корректор M. немчик

Редактор Ю. Середа

Заказ 4539 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/6

Произволе гненно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

В таблице помещены обработанные результаты испытаний, сопоставленные с результатом стандартного определения температуры размягчения по прототипу, выполненным в разных лабораториях, 5

Как.видно иэ данных таблицы, среднеквадратичное отклонение, характеризующее воспроиэводимость результатов, во всех примерах меньше, чем в прототипе, 10

При увеличении скорости нагрева среднеквадратичное отклонение уменьшается и при скорости нагрева 20 град/мин и выше достигает величины, соизмеримой с погрешностью измерения температуры. Повы- 15 шение температуры со скоростью более, чем 40 град/мин не удалось осуществить при данной конструкции нагревателя. Время определения сокращается относительно

20 прототипа в 4-8 раз. Кроме того, предлагаемый способ легко автоматизировать.

Формула изобретения

Способ определения температуры размягчения термопластичных материалов путем измерения температуры нагревателя в процессе нагрева образца под заданной нагрузкой, отличающийся тем, что, с целью ускорения определения и повышения воспроизводимости результатов, предварительно внутрь образца вводят твердый нагреватель в нагретом состоянии, охлаждают нагреватель и образец до затвердевания последнего, затем повышают температуру нагревателя со скоростю 20 — 40 град/мин, а температуру размягчения определяют по температуре нагревателя в момент перемещения недеформированного образца относительно нагревателя,
