Способ определения коэффициента фильтрации глинистых грунтов

Способ определения коэффициента фильтрации глинистых грунтов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к оппеделению строительных свойств глинистых грунтов и может быть использовано при консолидзционных и фильтрационных рас«етах оснований сооружений Целью изобретения является повышение достоверности определения. Способ определения коэффициента фильтрации глинистых грунтов включает оазмещение образца грунта в камере компрессионного прибора, приложение к недренированному образцу ступени статической нагрузки, одновременное измерение высоты образца и избыточного перового давления через промежутки времени в интервале 0,25-1,5 Vt уста1м ин новление зависимости изменения высоты образца и избыточного порового давления от V t и определение по ним мо1мин мента рремени завершения линейно консолидации грунта Определяют соответствующие этому моменту высоту образца и избыточное поровое давление, а коэффициент фильтрации рассчитывают по формуле 1 ил сл

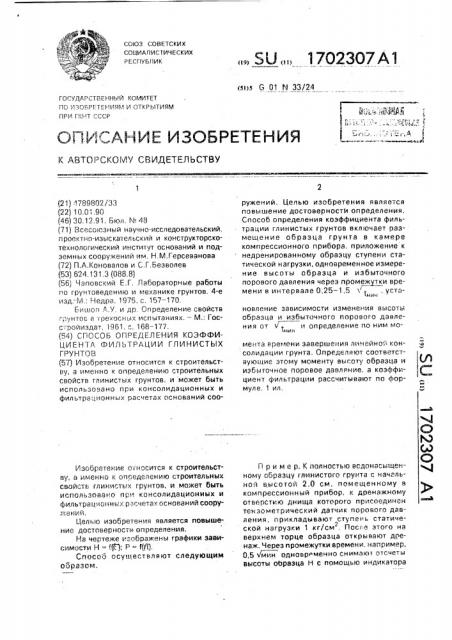

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРCTBЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР, п.йй

ОПИг АНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4789802/33 (22) 10.0".90 (46) 30.12.91, Бюл, ¹ 48 (71) Всесоюзный научно-исследовательский, проектно-изыскательский и конструкторскотехнологический институт оснований и подземных сооружений им. Н,M,Ãåðñåaàíîâà (72) П,А.Коновалов и С.Г.Безволев (53) 624.131.3 (088.8) (56) Чаповсклй Е,Г. Лабораторные работы по грунтоведенлю и механике грунтов. 4-е изд.-M.. Недра, 1975, с. 157 — 170.

Бишоп,(,.У, и др. Определение свойств грунтоь в трехосных испытаниях. — М,: Госс ройиздат, l 961, с. 168 — 177. (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИциент/, ФильтР/акции глинистых

ГРУНТОВ (57) Изобретение относится к строительству, а именно к определению строительных свойств глинистых грунтов, и может быть использовано при консолидационных и фильтрационных расчетах оснований сооИзобретение относится к строительству, а именно к определению строительных свойств глинистых грунтов, и может быть использовано при консолидациониых и фильтрационнь:х расчетах оснований соорукении.

Цель,о изобретенля является повышение достоверности определения.

На чертеже vççáðàæåíû графики зависимости Н =. г Д; Р = 1((Ц.

Спосоо осушествляют следующим образом.

„, SU „„1702307Al ружений. Целью изобретения является повышение достоверности определения.

Способ определения коэффициента фильтрации глинистых грунтов включает размещение образца грунта в камере компрессионного прибора, приложение к недренированному образцу ступени статической нагрузки, одновременное измерение высоты образца и избыточного порового давления через промежутки времени в интервале 0;25 — 1,5, уста л ии новление зависимости изменения высоты образца и избыточного пороваго давления от V и определение по ним моими н мента времени завершения личеино ; консолидации грунта, Определяют соответствуюшие это у моменту высоту образца и избыточное поровое давление, а коэффициент фильтрации рассчитывают по формуле. 1 ил.

Пример. К полностью всдонасыщенному образцу глинистого грунта с начальной высотой 2,0 см, помещенному в компрессионный прибор, к дренажному отверстию днища которого присоединен тензометрический датчик порового давления, прикладываю — ступень статической нагрузки 1 кг/см, Посг е этого на

2 верхнем торце образца открывают дренаж. Через промежутки времени. например.

0,5 /мин одновременно снимают отсчеты высоты оЬразца н с помощью индикатора

1702307 часового типа и избыточное поровое давление P.

По результатам измерений строят консолидационные кривые изменения толщины образца Н и порового давления P от Г .

На графике зависимости Н = f (< ) не менее чем через три точки проводят прям ю, определяют угол ее наклона Р к оси и точку tk, соответствующую моменту

, времени завершения линейной консоли-! дации грунта.

Нащафиках зависимостей Н = f(V < ) и

Р = f(v/< ) определяют высоту образца и поровое давление Н, Рь в момент времени tk, затем рассчитывают коэффициент фильтрации по формуле

Н тод

Кф = 0,32 gw-р — -

k tk где Кф — коэффициент фильтрации грунта, смlмин; удел ьн ый вес воды, раен ы и

0,00.1 кг/см ;

tk -момент времени завершения линейной консолидации грунта, мин;

Н вЂ” высота образца в момент времени

tk. СМ;

Р— поровое давление в момент времеНИ tk, КГ/СМ; г.

tg P — тангенс угла наклона.начального щ>ямолинейного участка к оси /, смИt.

Формула изобретения

Способ определения коэффициента фильтрацйи глинистых грунтов, включающий размещение образца грунта в камере компрессионного прибора:. приложение к недренированному образцу ступени статической нагрузки, измерение высоты образца и избыточного порового давления во времени при открытом дренаже, опре5 деление консолидационных параметров грунта и расчет коэффициента фильтрации, отличающийся тем, что, с целью повышения достоверности определения, измерение высоты образца и избыточного порового давления проводят одновременно через промежутки в ремe í и в интервале 0,25-1,5 vt»<

15 устанавливают зависимости изменения высоты образ а и избыточного порового давления от т и определяют по ним мин момент времени завершения линейной

20 консолидации грунта и соответствующие ему высоту образца и избыточное поровое давление, а коэффициент фильтрации рассчитывают по формуле

Hk ЫО

Кф = 0.32 1 w

k tk где Кф — коэффициент фильтрации грунта, см/мин; уМ вЂ” удельный вес воды, равный

0,001 кг/см;

tk — момент времени завершения линейной консолидации грунта, мин;

Н вЂ” высота образца в момент времени

tk, См;

Р— поровое давление в момент време35 ни ь, кг/см ;

tgP — тангенс угла наклона начального и ямолинейного участка к оси V/<, см/

1702307

f,И

/А

1УУ
