Реферат



Изобретение относится к автоматике и может быть использовано для обучения операторов радиоаппаратуры. Цель изобретения - обеспечение изменения формы имитируемых сигналов. Имитатор радиосигналов содержит задающий генератор 1, формирователь 2 временных диаграмм, преобразователь 3 формы импульсных сигналов , включающий модулятор 11 фазы, цифроаналоговый преобразователь 12 и формирователь 13 кодов огибающей, фильтр 4, блок 5 сопряжения, генератор 6 несущей частоты, дешифратор 7, регистр 8, блок 9 ключей и сумматор 10. Поставленная цель обеспечивается за счет выполнения преобразователя формы импульсных сигналов в виде модулятора фазы, цифроаналогового преобразователя и формирователя кодов огибающей, что позволяет, изменяя лишь коды чисел, соответствующие огибающей формируемого сигнала, изменять форму имитируемого сигнала. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Г1О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4726202/09 (22) 02.08,89 (46) 30.12.91. Бюл. М 48 (72) А.П, Земляков и А.Ю, Мещеряков (53) 621.396.96(088,8) (56) Авторское свидетельство СССР

М 1196940, кл. G09 В 9/00,,1984, (54) ИМИТАТОР РАДИОСИГНАЛОВ (57) Изобретение относится к автоматике и может быть использовано для обучения операторов радиоаппаратуры. Цель изобретения — обеспечение изменения формы имитируемых сигналов, Имитатор радиосигналов содержит задающий генератор 1, формирователь 2 временных диаграмм, »5U» 1702328 А1, 11 ю Я (я)5 G 01 S 7/40, G 01 В 9/00 """.

Д31, 1 -: ( ъавлецаЯВ4 ЭЪ преобразователь 3 формы импульсных сигналов, включающий модулятор 11 фазы, цифроаналоговый преобразователь 12 и формирователь 13 кодов огибающей, фильтр 4, блок 5 сопряжения, генератор 6 несущей частоты, дешифратор 7, регистр 8, блок 9 ключей и сумматор 10. Поставленная цель обеспечивается за счет выполнения преобразователя формы импульсных сигналов в виде модулятора фазы, цифроаналогового преобразователя и формирователя кодов огибающей, что позволяет, изменяя лишь коды чисел, соответствующие огибающей формируемого сигнала, изменять форму имитируемого сигнала. 3 ил.

1702328

Работа функциональных узлов формиователя 13 кодов огибающей, ЦАП 12 и одулятора 11 фазы происходит следуюим образом.

При поступлении очередного импульса фиг.За) с формирователя 2 временных диаграмм на преобраэаователь 3 он подается на формирователь 13 огибающей. На выходах последнего начинает формироваться последовательность кодов чисел, соответствующих последовательности изменяющихся мгновенных значений уровня огибающей (фиг.3б) формируемого радиоимпульсного сигнала. Они подаются на информационные входы разрядов регистра 8, На управляющий вход регистра 8 с генератора б подается последовательность импульсов, соответствующая последовательности моментов отсчета мгновенных значений огибающей. Коды, поступающие на информационнь!е входы регистра 8 в момент поступления с генератора б на вход управления, фиксируются в разрядах регистра 8. Зафиксированный в разрядах регистра 8 код подается на блок 9 ключей. на управляющие входы которого поступают с дешифратора 7 сигналы управления, обеспечивающие ступенчатую интерполяцию синусоидальной формы сигнала.

При ступенчатой интерполяции мгновенное значение сигнала представляется не в виде непрерывно изменяющейся функции, à в виде нескольких дискретных уровней, например в виде уровней 0,25, 0,5, 0,751 от амплитудного значения.

В простейшем случае интерполяция осуществляется двумя уровнями 0,5 (фиг.2б,s) и 1 (фиг.2б), в виде более сложных тремя, четырьмя и т.п. Причем задание уровней может быть выполнено различными более или менее сложными методами.

При использовании уровней интерполяции, отличающихся от исходного в 2,4 и 8 раз, значения могут быть получены из исходного значения, заданного кодом текущего значения уровней огибающей простым сдвигом двоичного кода соответственно на

1,2,3 разряда. В данном случае сдвиг кода реализуется с помощью блока 9 ключей на логических элементах И при поступлении сигналов управления, поступающих с дешифратора 7. С блока 9 ключей коды чисел мгновенных сигнала, сдвигаемых или преобразованных с учетом интерполяции, подаются через сумматор 10 на ЦАП 12.

Сумматор 10 (в зависимости от принягого закона интерполяции) обеспечивает или передачу кодов числа с отношением 1ипа

1/4;1/2,1 с выхода блока 9 ключей на разряды регистра ЦАП 12 непосредственно без

Изобретение относится к автоматике и может использоваться для обучения опера- р торов радиоаппаратуры и для воспроизве- м дения радиосигналов в лабораторных щ условиях. 5

Цель изобретения — обеспечение изме- ( нения формы имитируемых сигналов.

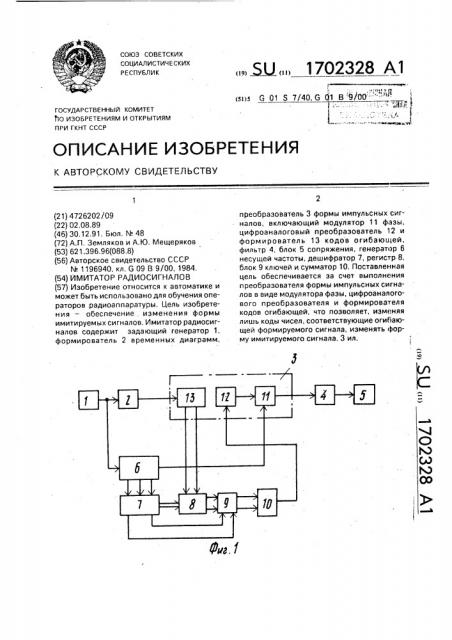

На фиг,1 представлена структурная электрическая схема предложенного имита тора, на фиг,2,3 — формы сигналов при 10 использовании различных видов интерполяции и пример формы огибающей радиоимпульса.

Имитатор содержит задающий генератор 1, формирователь 2 временных ди- 15 аграмм, преобразователь 3 формы импульсных сигналов, фильтр 4, блок 5 сопряжения, генератор б несущей частоты, дешифратор 7, регистр 8, блок 9 ключей, сумматор 10, а преобразователь 3 включает 20 мОдулятор 11 фазы, цифроаналоговый преобразователь (ЦАП) 12 и формирователь 13 кодов огибающей, Имитатор работает следующим образом. 25

Сигнал задающего генератора 1 посгупает на формирователь 2 временных диаграмм. С выхода последнего на преобразователь 3 подаются импульсы, порядок следования которых соответствует времен- 30 ной диаграмме, т.е. порядку следования импульсов имитируемого сигнала, При поступлении очередного импульса с формирователя 2 на преобразователь 3 последний начинает формировать пере- 35 дний фронт имитируемого радиоимпульсного сигнала, при этом форма переднего фронта определяется формирователем 13, а несущая частота определяется сигналом генератора б несущей частоты, подаваемым 40 на модулятор 11 непосредственно и через последовательно соединенные дешифратор 7, регистр 8, блок 9 ключей, сумматор 10 и ЦАП 12. Последняя цепочка функциональных узлов обеспечивает формирование пе- 45 риодического импульсного сигнала, соответствующего синусоидальному радиоимпульсному сигналу с приближенной ступенчатой интерполяцией синусоидального сигнала, в каждом полупериодефиг,26).Как 50 известно, такая интерполяция обеспечивает в несколько (4 — 5) раз лучшее соотношение полезных и побочных высокочастотных

Составляющих в формируемом сигнале, чем в случае простейшего одноступенчатого 55 сигнала (фиг.2a), Сформированный таким образом импульсный сигнал поступает на выход блока 5 сопряжения и фильтр 4, ослабляющий побочные высокочастотные составляющие.

1702328 дополнительного преобразования, или с арифметическим преобразованием, т.е. с формированием некоторых интерполируемых значений сигнала путем суммирования значений кода, поступающих с выходов блока 9 ключей. В этом случае сумматор 10 должен содержать арифметическое суммирующее устройство.

Таким образом, происходит преобразование кодов огибающей в ряд кодов чисел, соответствующих ряду последовательных мгновенных значений рэдиоимпульсного сигнала со ступенчатой интерполяцией синусоидальной высокочастотной составляющей. Эти коды с сумматора 10 поступают на

ЦАП 12, где и формируется имитируемый сигнал. С помощью модулятора 11 обеспечивается изменение — модуляция фазы сигнала по заданному закону. определяемому сигналом управления, поступающим с генератора 6 несущей частоты. Например. наиболее часто используемым случаем является изменение фазы несущей на, 180О, т.е. использование двух значений фазы 0 и

Сформированный ЦАП 12 и модулятором 11 сигнал через фильтр 4 и блок 5 сопряжения поступает на выход имитатора, Формула изобретения

Имитатор радиосигналов, содержащий последовательно соединенные задающий генератор, формирователь временных диаграмм, преобразователь формы импульсных сигналов, фильтр и блок сопряжения, выход которого является выходом имитатора, генератор несущей частоты, вход которого со5 единен с выходом задающего генератора, а выход — с вторым входом преобразователя формы импульсных сигналов, последовательно соединенные дешифратор, регистр, блок ключей и сумматор, выход которого

10 соединен с третьим входом преобразователя формы импульсных сигналов, входы дешифратора соединены с соответствующими выходами генератора несущей частоты, о тл ич а ю щийся тем,что,сцельюобеспе15 чения изменения формы имитируемых сигналов, преобразователь формы импульсных сигналов содержит формирователь кодов огибающей, цифроаналоговый преобразователь и модулятор фазы, при этом выходы

20 формирователя кодов огибающей соединены с дополнительными входаМи регистра, выход цифроаналогового преобразователя соединен с первым входом модулятора фазы, второй вход которого является вторым

25 входом преобразователя формы импульсных сигналов, первым и третьим входами и выходом которого являются соответственно вход формирователя кодов огибающей, вход цифроаналогового преобразователя и

30 выход модулятора фазы. а соответствующие выходы дешифратора соединены с управляющими входами блока ключей.
