Реферат



Изобретение относится к устройствам для намагничивания заготовок постоянных магнитов. Цель изобретения - повышение надежности и производительности работы устройства за счет обеспечения упорядоченного перемещения заготовок в зоне действия электромагнита. Это достигается наличием лопастного барабана и нанесенным мягким губчатым материалом на рабочие ветви транспортеров. Устройство содержит бункер-питатель 2, лопастной барабан 7, нижний 3 и верхний 4 ленточные транспортеры для перемещения заготовок 1, На рабочих ветвях транспортеров, проходя щих синхронно между полюсами электромагнита 5, нанесен мягкий губчатый материал. Для охлаждения электромагнита имеется электровентилятор 6. Ленточные транспортеры, лопастной барабан кинематически связаны с электроприводом 8. 2 з.п. ф-лы, 1 ил.

союз соеетских социдлистических

РЕСПУБЛИК (si)s Н 01 F 13/00

ГОСУДАРСТВЕ ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИК ИЗОЬРЕТЕНИЯ „, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4627841/07 (22) 03,10.88 (46) 30,12.91. Бюл, № 48 (72) П.И.Стукалов и И.Ф.Колесник (53) 621.318.25(088,8) (56) Кифер И.И. Испытания ферромагнитных материалов. — М.: Энергия, 1969, с.339-310.

Авторское свидетельство СССР

¹ 1261018, кл. Н 01 F 13/00, 1985. (54) УСТРОЙСТВО НАМАГНИЧИВАНИЯ

ПЛАСТИНЧАТЫХ ЗАГОТОВОК НЕПРЕРЫВНОГО ДЕЙСТВИЯ (57) Изобретение относится к устройствам для намагничивания заготовок постоянных магнитов. Цель изобретения — повышение надежности и производительности работы

5U 1702439 А1 устройства эа счет обеспечения упорядоченного перемещения заготовок в зоне действия электромагнита. Это достигается наличием лопастного барабана и нанесен.ным мягким губчатым материалом на рабочие ветви транспортеров. Устройство содержит бункер-питатель 2, лопастной барабан 7, нижний 3 и верхний 4 ленточные транспортеры для перемещения заготовок

1. На рабочих ветвях транспортеров, проходящих синхронно между полюсами электромагнита 5, нанесен мягкий губчатый материал. Для охлаждения электромагнита имеется электровентилятор 6. Ленточные транспортеры, лопастной барабан кинематически связаны с.электроприводом 8, 2 э.п. ф-лы, 1 ил.

1702439 позволяет регулировать зазор между полюсами для обеспечения необходимой силы магнитного патока. Мягкий губчатый материал, нанесенный на движущие плоскости лент транспортеров 3 и 4, исключает как проскальзывание магнитных: заготовок на ленте в зоне действия полюсов электромагнита, так и заклинивание их, если заготовка все же попадает в зажим между транспортными лентами не наименьшим своим размером.

Составитель А.Лукин

Редактор М.Кобылянская Техред М.Моргентал Корректор А Осауленко

Заказ 4547 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР I I3035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к электротехнике, точнее к устройствам для намагничивания, Цель изобретения — повышение наде>кности и производительности устройства за 5 счет обеспечения упорядоченного перемещения заготовок в зоне действия электромагнита.

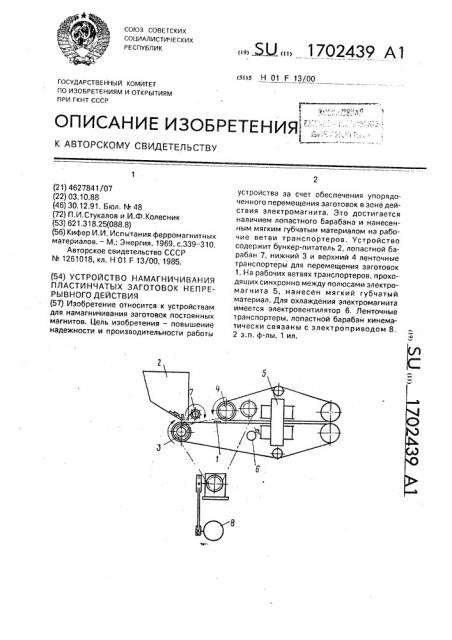

На чертеже изображено устройство, кинематическая схема. 10
