Реферат



Изобретение относится к радиотехнике и может использоваться в колебательных контурах. Цель изобретения - повышение добротности и уменьшение собственной емкости . Катушка идуктивности состоит из диэлектрического основания 1, на одной поверхности которого закрепляются витки спиральной катушки, которые выполнены из жесткого провода, имеют форму зигзага и выполнены в виде пространственной фигуры . Обмотка начинается и заканчивается точками 4 и 5 нижних перегибов. Проводник витка крепится к основанию 1 во всех точках нижнего перегиба 3. которые могут использоваться для присоединения отводов катушки , расположенных на той же поверхности, что и витки. Так как конструктивные части соседних витков всегда находятся в разных плоскостях, то в катушке индуктивности обеспечивается малая собственная емкость . Добротность катушки увеличивается благодаря малому заполнению обмотки диэлектриком . 1 з.п. ф-лы, 2 ил.

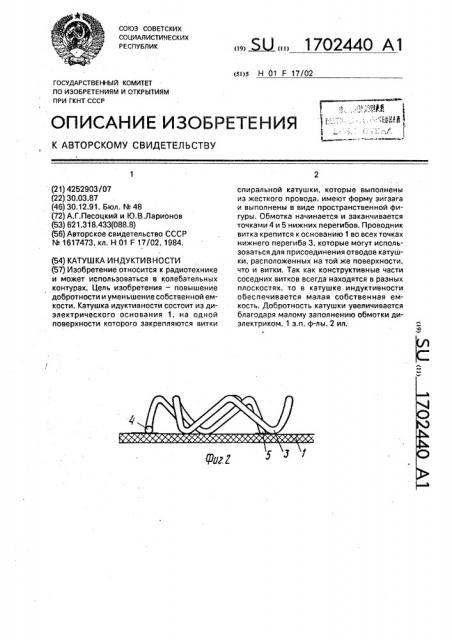

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) Н 01 F 17/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4252903/07 (22) 30.03.87 (46) 30.12.91. Бюл. М 48 (72) А.Г.Песоцкий и Ю.В.Ларионов (53) 621.318.433(088.8) (56) Авторское свидетельство СССР

М 1617473, кл. Н 01 F 17/02, 1984, (54) КАТУШКА ИНДУКТИВНОСТИ (57) Изобретение относится к радиотехнике и может использоваться в колебательных контурах. Цель изобретения — повышение добротности и уменьшение собственной емкости. Катушка идуктивности состоит из диэлектрического основания 1, на одной поверхности которого закрепляются витки

„„5U„„1702440 А1 спиральной катушки, которые выполнены из жесткого провода, имеют форму зигзага и выполнены в виде пространственной фигуры, Обмотка начинается- и заканчивается точками 4 и 5 нижних перегибов. Проводник витка крепится к основанию 1 во всех точках нижнего перегиба 3, которые могут исполь-. зоваться для присоединения отводов катушки, расположенных на той же поверхности, что и витки. Так как конструктивные части соседних витков всегда находятся в разных плоскостях, то в катушке индуктивности обеспечивается малая собственная емкость. Добротность катушки увеличивается благодаря малому заполнению обмотки диэлектриком. 1 з.п, ф-лы, 2 ил;

1702440

Изобретение относится к радиотехнике и может использоваться в колебательных контурах, Цель изобретения — повышение добротности, уменьшение собственной емкости, На фиг,1 и фиг,2 изображена предлагаемая катушка индуктивности в двух плоскостях;

Катушка индуктивнасти состоит из диэлектрического основания 1, на котором на одной его поверхности закрепляются витки катушки, которые выполнены из жестко о провода 2 круглого сечения. Витки катушки выполнены в виде пространственной фигуры, проекция которой на диэлектрическое основание образует спираль (вид сверху на фиг.1), а проекция на плоскость, перпендлкулярную диэлектрическому основанию и образованную спрямлением в плоскость кривошейной поверхности, перпендикулярной основанию и проходящей через указачную проекцию спирали, образует волнистую линию, например треугольной функции, которая начинается и заканчивается точками нижних перегибов.

Сначала, осуществляк>т формавание обмотки в вертикальной плоскости, образуя проводником 2 кривую треугольной функции на плоскости, Затем производят формование обмотки в виде спирали в горизонтальной плоскости, после чего осуществляют крепление обмотки к диэлектрлческаму основанию, Проводник 2 крепится к основанию 1 во всех точках нижнего перегиба 3. Начальная

4 и конечная 5 точки перегиба проводника 2 являются начальным и конечными выводами катушки, к которым, при необходимости, электрически присоединяются проводники выводов катушки, один из таких выводов— вывод 6. Каждая точка крепления проводника 2 к основанию 1 может быть использована в качестве отвода катушки соединением проводника отвода с этой точкой, например, как показан отвод 7, Причем и отводы катушки и витки катушки размещаются и закрепляются на одной поверхности диэлектрического основания 1.

Малая собственная емкость предлагаеМоА катушки обусловлена тем, чта конструктивные части соседних витков всегда находятся в разных плоскостях, чта, кроме тога, увеличивает среднее расстояние между этими частями. Катушка обладает малым коэффициентом заполнения обмотки диэлектриком, заполнение практически только

10

30

35 Формула изобретения

1. Катушка индуктивности, содержащая спиральную обмотку, размещенную на ди40

55 в точках перегиба, что также уменьшает собственную емкость, а также увеличивает добротность катушки, Между проводниками подключения и обмоткой катушки нет диэлектрического материала, аналогичного материалу основания. Кроме того, проводник обмотки и проводники подключения катушки находятся в разных плоскостях, что также уменьшает собственную емкость и увеличивает добротность катушки.

Размещение проводников подключения и проводника витков катушки на одной поверхности уменьшает коэффициент заполнения катушки диэлектриком, а следовательно, уменьшает собственную емкость и увеличивает добротность предлагаемой катушки.

С другой стороны, уменьшение коэффициента заполнения материалом диэлектрика в предлагаемой катушке позволяет использовать, при сохранении достаточно высокой добротности, для материала основания диэлектрик са сравнительно большими потерями, а возможность подключения отвода к части витка — уменьшить требования по точности изготовления катушки, Накопленная погрешность изготовления может быть скомпенсирована за счет изменения места подключения отвода катушки.

Наличие у предлагаемой катушки отводов расширяет область ее использования, например, в выходных каскадах радиопередатчикрв для согласования с антенной. электрическом основании, проводник спиральной обмотки выполнен волнообразным в плоскости, перпендикулярной основанию, отличающаяся тем, что, с целью увеличения добротности и уменьшения собственной емкости, обмотка имеет точки крепления к диэлектрическому основанию в точках нижнего перегиба и выполнена из жесткого провода, первая и последняя тачки крепления обмотки являются начальным и конечным выводами катушки собтветственна.

2. Катушка индуктивности по п.1, о т л ич а ю щ а я с я тем, что она снабжена отводами, соединенными соответственно с точками крепления обмотки к диэлектрическому основанию и размещенными на тай же поверхности диэлектрического основания, где и сама обмотка.
