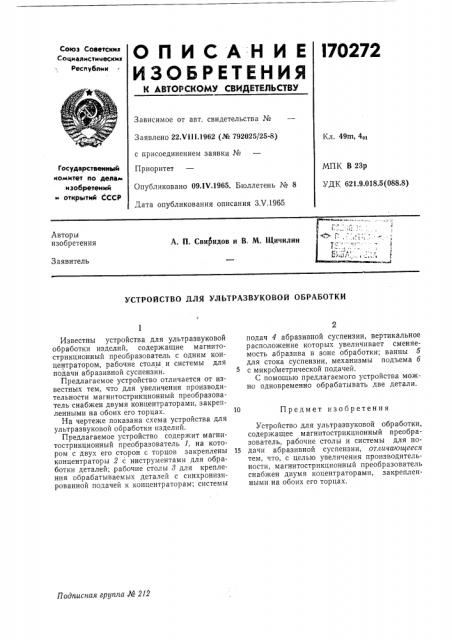

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Соаетскмю

Социалистических

Республик

l7O 272

Зависимое от авт, свидетельства №

Заявлено 22.Ч111.1962 (№ 792025/25-8) Кл. 49m, 4pi с присоединением заявки №

Приоритет

Опубликовано 09.IV.1965. Бюллетень № 8

Дата опубликования описания 3.V.1965

Государственным комитет по делам мэобретеммм м открытий СССР

МПК В 23р

УДК, 621.9.018.5(088.8) Авторы изобретения

А. П. Свиридов и В. М. Щичилин

Заявитель

УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОЙ ОБРАБОТКИ

Подписная групгга № 212

Известны устройства для ультразвуковой обработки изделий, содержащие магнитострикционный преобразователь с одним концентратором, рабочие столы и системы для подачи абразивной суспензии.

Предлагаемое устройство отличается от известных тем, что для увеличения производительности магнитострикционный преобразователь снабжен двумя концентраторами, закрепленными на обоих его торцах.

На чертеже показана схема устройства для ультразвуковой обработки изделий.

Предлагаемое устройство содержит магнитострикционный преобразователь 1, на котором с двух его сторон с торцов закреплены концентраторы 2 с инструментами для обработки деталей; рабочие столы 8 для крепления обрабатываемых деталей с синхронизированной подачей к концентраторам; системы подач 4 абразивной суспензии, вертикальное расположение которых увеличивает сменяемость абразива в зоне обработки; ванны б для стока суспензии, механизмы подъема 6

5 с микрометрической подачей.

С помощью предлагаемого устройства можно одновременно обрабатывать две детали.

10 Предмет изобретения

Устройство для ультразвуковой обработки, содержащее магнитострикционный преобразователь, рабочие столы и системы для по15 дачи абразивной суспензии, отличающееся тем, что, с целью увеличения производительности, магнитострикционный преобразователь снабжен двумя коцентраторами, закрепленными на обоих его торцах.

170272
