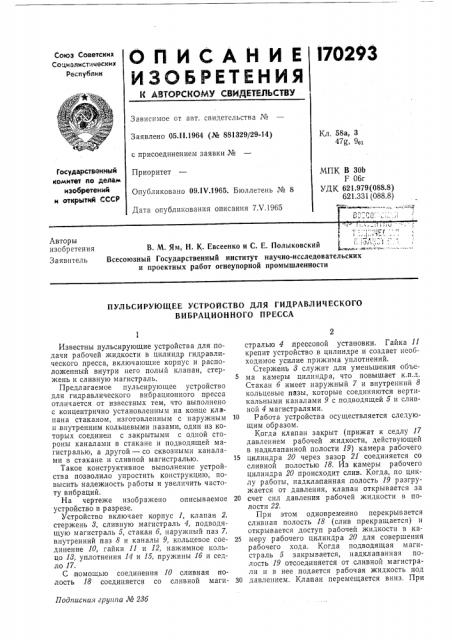

70293

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 58а, 3

47g, 901

Заявлено 05. I 1.1964 (№ 881329/29-14) с присоединением заявки №

Приоритет

Опубликовано 09ЛЧ.1965. бюллетень № 8

Дата опубликования описания 7Х.1965

Государствеииый комитет по делал изобретений и открытий СССР

МПК В 30b

F Обг

УДК 621 979(088.8)

621.331 (088.8) —; ", ."гг

В. М. Ям, Н. К. Евсеенко и С. Е. Полыковский

Всесоюзный Государственный институт научно-исследовательских и проектных работ огнеупорной промышленности

Авторы изобретения

Заявитель

ПУЛЬСИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ГИДРАВЛИЧЕСКОГО

ВИБРАЦИОННОГО ПРЕССА

Подписная группа № 286

Известны пульсирующие устройства для подачи рабочей жидкости в цилиндр гидравлического пресса, включающие корпус и расположенный внутри него полый клапан, стержень и сливную магистраль.

Предлагаемое пульсирующее устройство для гидравлического вибрационного пресса отличается от известных тем, что выполнено с концентрично установленным на конце клапана стаканом, изготовленным с наружным и,внутренним кольцевыми пазами, один из которых соединен с закрытыми с одной стороны каналами в стакане и подводящей магистралью, а другой — со сквозными каналами в стакане и сливной магистралью.

Такое конструктивное выполнение устройств а позволило упростить конструкцию, повысить надежность работы и увеличить частоту вибраций.

На чертеже изображено описываемое устройство в разрезе.

Устройство включает корпус 1, клапан 2, стержень 8, сливную магистраль 4, подводящую магистраль 5, стакан 6, наружный паз 7, внутренний паз 8 и каналы 9, кольцевое соединение 10, гайки 11 и 12, нажимное кольцо 18, уплотнения 14 и 15, пружины 16 и седло 17.

С помощью соединения 10 сливная полость 18 соединяется со сливной магистралью 4 прессовой установки. Гайка 11 крепит устройство в цилиндре и создает необходимое усилие прижима уплотнений.

Стержень 8 служит для уменьшения объе5 ма камеры цилиндра, что повышает к.п.д.

Стакан 6 имеет наружный 7 и внутренний 8 кольцевые пазы, которые соединяются вертикальными каналами 9 с подводящей 5 и сливной 4 магистралями.

10 Работа устройства осуществляется следующим образом

Когда клапан закрыт (прижат к седлу 17 давлением рабочей жидкости, действующей в надклапанной полости 19) камера рабочего

15 цилиндра 20 через зазор 21 соединяется со сливной полостью 18. Из камеры рабочего цилиндра 20 происходит слив. Когда, по циклу работы, надклапанная полость 19 разгружается от давления, клапан открывается за

20 счет сил давления рабочей жидкости в полости 22.

При этом одновременно перекрывается сливная полость 18 (слив прекращается) и открывается доступ рабочей жидкости в ка25 меру рабочего цилиндра 20 для совершения рабочего хода. Когда подводящая магистр аль 5 закрывается, н адкл ап анн ая полость 19 отсоединяется от сливной магистрали и в нее подается рабочая жидкость под

30 давлением. Клапан перемещается вниз. При

170293

Спид

13

/Ф

16 д

7/ б руопу. лапану нумура

ГО

8 цилиндр

Составитель И. Рудакова

Техред Ю. В. Баранов Корректор Ю. М. Федулова

Редактор Г. М. Печоров

Заказ 90!/10 Тираж 1100 Формат бум. 60 X 901/, Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2 этом он соединяет камеру рабочего цилиндра 20 со сливной магистралью 4 и закрывает доступ рабочей жидкости в полости 22 напорной магистрали в камеру рабочего цилиндра.

Таким образом, за счет движения одного элемента (клапана) происходит впрыск рабочей жидкости в цилиндр и слив ее из цилиндра.

Предмет изобретения

Пульсирующее устройство для гидравлического вибрационного пресса, включающее корпус, полый клапан, стержень, подводящую и сливную магистрали, отличающееся тем, что, с целью упрощения конструкции, повышения надежности работы и увеличения частоты

5 вибраций, оно выполнено с концентрично установленным на конце клапана стаканом, изготовленным с наружным и внутренним кольцевыми пазами, один из которых соединен с закрытыми с одной стороны каналами в стакане и,подводящей магистралью, а другой — со сквозными каналами в стакане и сливной магистралью.
