Устройство для стерилизации почвы паром

Устройство для стерилизации почвы паром

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение качества стерилизации путем интенсификации рыхления при подаче пара. Устройство для стерилизации почвы паром включает приводной вал 1, на .котором установлены рыхлящие лапы 2 с полыми стойками 3 и прерыватель-распределитель 4 пара. Днище лапы 2 выполнено в виде ромба, большая ось которого расположена по ходу движения устройства. В днище лапы 2 выполнены проходы для пара в виде щелей. При движении устройства пар поступает сначала в прерыватель-распределитель 4, а затем к полым стойкам 3 рыхлящих лап 2. 5 ил.

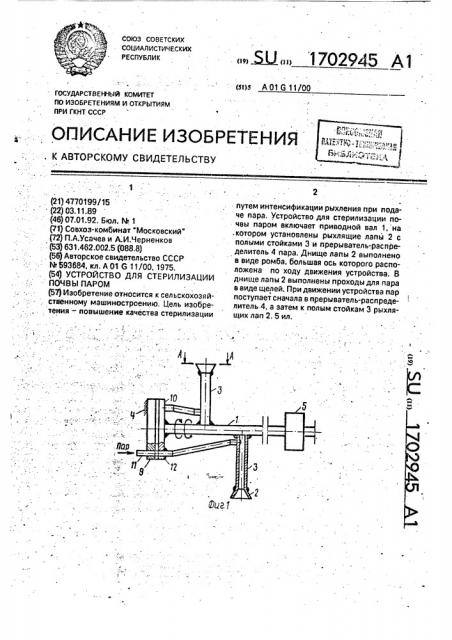

(! 9) (1!) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 01 6 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPbtTMRM

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4770199/15 (22) 03.11.89 (46) 07.01.92. Бюл. М 1

P1) Совхоз-комбинат "Московский" (72) П.А.Усачев и А.И.Черненков (53) 631.462.002.5 (088.8) (56) Авторское свидетельство СССР

М 593684, кл. А 01 6 11/00, 1975. (54) УСТРОЙСТВО ДЛЯ СТЕРИЛИЗАЦИИ

ПОЧВЫ ПАРОМ

{57) Изобретение относится к сельскохозяй. ственному машиностроеник). Цель изобретения — повышение качества стерилизации

- путем интенсификации рыхления при подаче пара. Устройство для стерилизации по- чвы паром включает приводной вал 1, на .котором установлены рыхлящие лапы 2 с полыми стойками 3 и прерыватель-.распределитель 4 пара. Днище лапы 2 выполнено в виде ромба, большая ось которого расположена по ходу движения устройства. В днище лапы 2 выполнены проходы для пара в виде щелей. При движении устройства пар поступает сначала в прерыватель-распределитель.4, а затем к полым стойкам 3 рыхлящих лап 2,5 ил.

1702945

J

Изобретение относится к сельскохозяйственному ЯашйнОстроенЙ1о и может быть использовано в конструкциях машин для механизации работ в зяьцищенном грунте.

Цель изобретения — повышение качест- 5 ва стерилизации почвы путем интенсификации рыхления прй подаче пара, Ия фиг.1 показан вал привода"рабочих органов устройства для стерилизации по ": чвы; нЯ фиг.2 — рыхлящая лапа со стойкой, 10 разрез; на фиг.3 — разрез А-А на фиг.1; на фигА — устрбйство, вид сбоку; на фиг.5 — то же, вид сверху, Устройство (фиг.1) включает приводной вал 1, рыхляи;ие лапы 2 с полы;ли стойками 3 15 и прерыватель-распредели1 ель" пара 4. При-. водйой вял с помой;ью мотор-редуктора 5 может изменять направленйе вращения.

Поэтому рыхлящие лапы выполнены с возможностью йх реверсивного вращения. Для 20 этой цели крепление рыхлящей лапы выполнено в виде усеченной пирамиды 6 (фиг.2), меньшим осиованйем приваренной к полой стойке 3. Широкое основание усеченной пи: рамиды закрыто днищем 7 (фиг. 2 и 3) со 25 . щелевыми" проходами 8 —; Для лучшего вхождения рыхлящей лапы в почву днище ее выполнено в виде ромба большей . осью, расположенной B 4ëîñêîñòè вращения стойки.: -- :.: -:: - 30

Прерйватель-распределитель пара состоит из неподвижного фланца 4 (фиг.1}, плотно соприкасающегося через термо- стойкое уплотнение 9 с закрепленным на валу 1 диском 10. В неподвижный фланец 4 35 ввинчен штуцер 11 для подвода пара. Подача пара к рабочим органам производится посредством сквозных отверстий 12, поочередно совмещающихся при вращении Вяля с отверстие;.: штуцера 11. Каждое из отвер- 40 стий 12 подвижного диска 10 соединено паропроводом непосредственно с полой стойкой рыхлящей ляпы.;, Приводной вал сверху и сбоку закрыт ко- жухом(не показан) иустановлен на раме. Рама 45 может быть выполнена навешиваемой на мотоблок или иметь собственную ходовую часть (гусеничную или колесную). Линейная скорость перемещения агрегата принимается из расчета 6 м/ч из условия пропаривания каждого участка почвы при длине кожуха 3 м не менее 0,5 ч. Подача парэ при этом осуществляется от стационарного паропровода прорезиненйым гибким шлангом, В связи с ограничением рабочего пространства при работе в теплице предусмотрено реверсивное движение агрегата.

Приводной вал 1 (фиг.4 и 5) закреплен на раме 13 с помощью хомутов 14, крепящих корпуса подшипников 15 со Встроенными в них прерывателями-распределителями 4 пара, расположенных на концах sana. Рама

13 снабжена навесным устройством 16 к мотоблоку 17. Подача пара происходит от.. магистрального паропровода с помощью гибкого шланга на левую и правую стороны приводного вала с помощью штуцеров 18.

С помощью известйого устройства 16 рама агрегата переводится в рабочее положение и включается привод валя 1 рабочих органов. Затем открывается вентиль для подачи пара (не показан) и начинается движение агрегата. При движении пар поступает вначале в прерыватель-распределитель

4, затем к полым стойкам 3 рыхлящих лап.

Формула изобретения

Устройство для стерилизации почвы паром, содержащее парораспределительный трубопровод, на котором установлены рабочие элементы с проходами для пара, о т л ич а ю щ е е с я тем. что, с целью повышения качества стерилизации путем интенсификации рыхления при подаче пара, рабочие элементы выполнены в виде рыхлящих лап, установленных на полых стойках, при этом днище лапы выполнено в виде ромба, большая ocb которого расположена по ходу движения устройства, а проходы для нара выполнены в виде щелей.
