Виноградная шпалера

Виноградная шпалера

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к виноградарству, и может быть использовано в конструкции виноградных шпалер. Целью изобретения является увеличение использования полезной площади шпалеры, улучшение аэрации и проведение агротехнических операций. На опоре 1 закреплены горизонтальные полки 2. На полках 2 размещены направленные вверх части 3. Соединение между полками 2 и вертикальными частями 3 может быть либо с изогнутым под углом участком, либо изогнутым по дуге. На вертикальных частях 3 полок 2 лоза формируется вертикально, а побеги - вверх. Гроздья винограда свисают свободно и доступно. 2 ил.

СОЮЗ COSETC KMX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sl)s А 01 G 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4721447/15 (22) 20.07.89 (46) 07.01.92. Бюл. М 1 (75) Т.k.Êâëèâèäçå и Т.Э.Мгебришвили (53) 631.346 (088.8) (56) Авторское свидетельство СССР й. 203368, кл. А 01 6 17/14, 1965.

Патент Франции М 2130776, кл . А 01 G 17/04, 1972. (54) ВИНОГРАДНАЯ ШПАЛЕРА (57) Изобретение относится к сельскому хозяйству, в частности к виноградарству, и может быть использовано в конструкции ви„, Я2 „, 1702946 А1 ноградных шпалер. Целью изобретения является увеличение использования полезной площади шпалеры, улучшение аэрации и проведение агротехнических операций. На опоре 1 закреплены горизонтальные полки

2. На полках 2 размещены направленные вверх части 3. Соединение между полками 2 и вертикальными частями 3 может быть либо с изогнутым под углом участком, либо изогнутым по дуге. На вертикальных частях 3 полок 2 лоза формируется вертикально, а побеги — вверх, Гроздья винограда свисают свободно и доступно. 2 ил.

1702946

Виноградная шпалера содержит опору 1, на которой в верхней ее части закреплена горизонтальная полка 2, по концам которой закреплены направленные вверх части 3.

На чэстях 3 полок поэтажн6 крепятся нити

4 шпалерной проволоки. Полки 2 выполняются с изогнутымн либо йод "углам с образо- ванием наклонной и вертикальной частей 5, 2 либо изогнутыми по дуге частямк 5.у..«

«.„

1 !.-- . "-. - г.fiick.2 ""

Составитель А. Сидоров 7ехред М.Moртентал

Корректор Н. Король

««««

Редактор А, Козориз

Заказ 4 : Тираж :......::::::.-.-..., -::. — : Подйисное

8НЙЙПИ Госу«дарственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5

Производственно-издатель кий комбинат Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к сельскому хозяйству, в частности к виноградарству, и может быть использовано a: конструкции виноградных шпал р, Цель изобретения — увеличение использования полезной площади шпалеры, улучшение аэрации и проведение агротехнических операций.

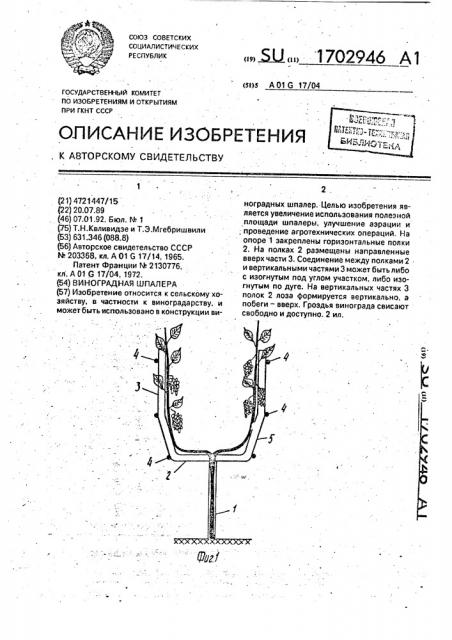

На фиг.1 условно изображена вин«оградная шпалера с угловйм изгибом полок; на

1 фиг.2 — то же, с дуговым изгибом полок..

Виноградная шпалера устанавливается опорой 1 в почву. Лоза на вертикальных частях 3. полок 2 формируется вертикально, а побеги — вверх, Гроздья свисают свободно

5 и доступно. Кроме того, гроздья всегда свисают с внешней сторЬны наклонной части 3 полок 2 или части дуговых полок. Шпалера

:, изготавливается либо сварной, либо бетонной, либо из армированной пластмассы.

10 Формула изобретения

Йиноградная шпалера. содержащая опору с симметрично расположенными полками для установки Шпалерной проволоки, . отличающаяся тем, что, с целью

5 увеличения использования полезной пло.. щади шпалеры, улучшения аэрации и проведения агротехнических операций, нижняя часть каждой из полок шпалеры расположена горизонтально, средняя выполнена дуго0 образной или наклонной, а верхние

- расположены вертикально.
