Устройство для передвижения

Устройство для передвижения

Иллюстрации

Показать все

Реферат



Изобретение относится к устройству для передвижения и позволяет повысить удобство в эксплуатации посредством выполнения роликов подпружиненными и со скошенными зубьями. 6 ил.

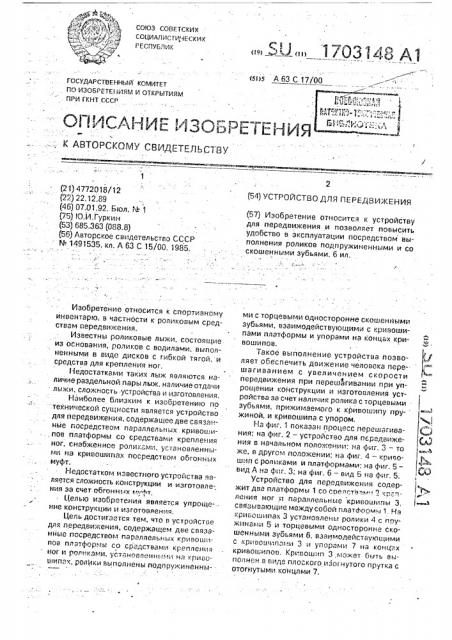

союз соВетских

СОЦИАЛi4CTM. -ВЕСКИХ

РЕСПУВЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоьРетв иям и Отк ытиям пРи гкнт сссР

СПИСАНИЕ ИЗОБРЕТЕНИЯ (л)

„Ь

G3 ь

Ir: АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4772018/12 (22) 22.12.89 (46) 07.01.92. Бюл. M f (75} Ю.И.Гуркин (53) 685,363 (088.8)

f56) Авторское свидетельство СССР

М 1491535, кл. А 63 С 15/00, 1985.

Изобретение относится к спортивному инвентарю, в частности к роликовым средствам передвижения.

Известны роликовые лыжи, состоящие из основания, роликов с водилами, выполненными В ВиДе ДискОВ с Гибкой ТЯГОЙ, и средства для крепления ног.

Недостатками таких лыж являются наличие раздельной пары лыж, наличие отдачи лыжи, сложность устройстВа и изготовления.

Наиболее близким к изобретению по технической сущности является устройство для передвижения, содержашее две связанные посредством параллельных кривошипов платформы со средствами крепления ног, снабженное роликами, усiàíîâëåííûми на кривошипах посредством обгонных муфт.

Недостатком известного устройства является сложность конструкции и ИЗГОтовле-. ния за счет обгонных муьт.

Целью изобретения является упроще-" н ние конструкции и изготовления.

Цель достигается тем, что в устройстве для передвижения, содержащем две связанные посредством параллельных кривошипов платформы со средствами крепления ног и роликами, установленными нл кривошипах, ролики выполнены подпружиненны(l9) r.3 (Ill 1 703 1 48 А 1 (54) УСТРОЙСТВО ДЛЯ ПЕ РЕДВ ИЖЕ Н ИЯ (57) Изобретение относится к устройству для передвижения и позволяет повысить удобство в эксплуатации посредством выполнения роликов подпружиненными и со скошенными зубьями, 6 ил..

/ ми с торцевыми односторонне скошенными зубьями, взаимодействующими с кривошипами платформы и упорами на концах кривошипов.

Такое выполнение устройства позволяет обеспечить движение человека перешагиванием с увеличением скорости передвижения при перешагивании при упрощении конструкции и изготовления устройства за счет наличия ролика с торцевыми зубьями, прижимаемого к кривошипу пру- жиной. и кривошипа с упором, На фи". 1 показан процесс перешагивания; на фиг. 2 — устройство для передвижения в начальном положении; на фиг. 3 — то же, в другам положении: на фиг. 4 — кривошип с роликами и платформами; на фиг. 5— вид А на фиг. 3; на фиг. 6 — вид Б на фиг. 5.

Устройство для передвижения содержит две платформы 1 со соелствям . 2 крепления ног и параллельные кривошипы 3. связывающие междусобой платФормы 1. Нэ кривошипах 3 установлены ролики 4 с пружинами 5 и торцевыми односторонне скошенными зуоьями 6, взаимодействующими

С криBOB ипами 3 и упорами 7 на концах кривошипов. Кри00UJ:.rtl 3 может быть выполн н в виде плоского изо нутого прутка с отогнутыми концами 7.

1703148

Устройство для передвижения работает следующим образом.

Ноги 8 человека помещаются в средства

2 крепления и осуществляется передвижение путем перешаг !взнля, При зтом KpNBQ ь;.-"u 3 вследствие сцепления с подпружи. генными роликами 4 за счет зубьев 6 приводят во вр;:...де :":е ролики 4, обеспечивая тем самым перемещение не только за счет перешагивания, но и за счет передвижения опорной платформы 1 посредством роликов 4.,После разгона движение может продолжаться накатом; при атом перешагивание может осуществляться в обратную сторону. Устройство может быть снабжено тормозным злементом для обеспечения остановки.

Использование устройства для пере, дви>кения позволяет удешевить производство устройства за счет упрощения его конструкции и изготовления, t

Формула изобретения

Устройство для передвижения, содержащее связанные между собой посредством параллельно расположенных

10 кривсшипов с роликами платформы со сред-ством крепления ног, отл ич а ю ще е с я тем, что, с целью повышения удобства в зксплуатации, на концах кривошипов выполнены упоры, а ролики выполнены

15 подпружиненными и с торцевыми односторонними скошенными зубьями для взаимодействия с кривошипами.

1703148

: E

3В »

6 . юг.Б

Составитель Ю. Эеэера

Редактор И. Шмакова Техред M,Моргентал

Корректор Т. Малец

Заказ 14 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, "К-35. Раушская наб., 4/5.

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
