Устройство для получения полимеров акриламида

Устройство для получения полимеров акриламида

Иллюстрации

Показать все

Реферат



Изобретение относится к аппаратам для синтеза водорастворимых полимеров, в частности для получения полимеров акриламида в нетекучем состоянии, который может быть использован в качестве флокулянта, загустителя и т.п. Цель изобр етения - извлечение полученного каучукоподобного геля из сосуда без потерь. Для этого устройство для получения полимеров акриламида снабжено узлом для удаления гидрогеля из сосуда . Узел выполнен в виде пневматического клапана, соединенного с патрубком для ввода сжатого таза, и пружины с регулирующим винтом. После завершения реакции включают реверсивный двигатель, наклоняют реактор открытой горловиной вниз на угол 120°, нажимают и открывают гидроклапан и по трубке подают сжатый газ. благодаря чему гидрогель легко выдавливается из реакционного сосуда и падает на движущ мйся транспортер.3 ил.

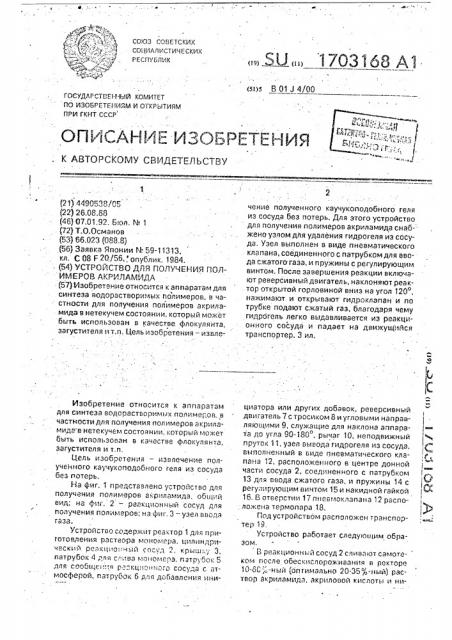

COQ3 СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s»s Б 01 J 4/00

ГОСУДАГСТБЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕ! 1 ИЛУ И О ГКР ь! ТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ КЗОБРЕТЕНКЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ!

;( (Q

i 1

1 (21) 4490538/05 (22) 26.08.88 (46) 07.01.92. Бюл. M 1 (72) Т.О&Османов

° (53) 66.023 (088,8)

{56} Заявка Японии Н. 59-11313, кл, С 08 F 20,/56,, опублик. 1984. (54) УСтрсйСтаО ДЛЯ ПОЛУЧГНИЯ ПОЛИМЕРОВ AKPMJlAMNPA . (57) Изобретение относится к аппаратам для синтеза водорастворимых полимеров, в частности для получения полимеров акриламида в нетекучем состоянии. который может быть использован в качестве флокулянта, загустителя и т.п. Цель изобретения — извлеИзобретение относится к аппаратам для синтеза водорастворимь.х полимейов, в частности для получения полимеров акриламида в нетекучем состоянии, который мажет быть использован в качестве флокулянта, загустителя и т.п.

Цель изобретения — извлечение полученного каучукоподобного геля из сосуда без потерь.

На фиг. 1 представлено устройство для получения полимеров акриламида. общий вид: на фиг, 2 — реакционный сосуд для получения полимеров; на фиг. 3 — узел ввода

Га за.

Устройство содержит реактор 1 для приготовдения раствора мономера, цилиндрический реакционный сос &д ., криш„,: 3, патрубок 4 для c: ва л1оно & ð3 патрубс., для сообщения резкцио1н1ого сосуда с ат мосферой, патрубок 6 для добавления иниЩ,, 1763168 А) 2 чение полученного каучукоподобного геля из сосуда без потерь. Для этого устройство для получения полимеров акриламида снабжено узлом для удаления гидоогеля из сосуда. Узел выполнен в виде пневматического клапана, соединенного с патруб ком для ввода сжатого газа, и пружины с регулирующим винтом, После завершения реакции включают реверсивный двигатель, наклоняют реактор открытой горловиной вниз на угол 120, нажимают и открывают гидроклапан и по трубке подают сжатый газ, благодаря чему гидрогель легко выдавливается из реакционного сосуда и падает на движущийся транспортер. 3 ил. циатора или других добавок, реверсивный двигатель 7стросиком 8 и угловыми направляющими 9, служащие для наклона аппарата до угла 90-180 . рычаг 10, неподвижный пруток 11, узел вывода гидрогеля из сосуда, выполненный в виде пневматического клапана 12. расположенного в центре донной части сосуда 2, соединенного с патрубком

13 для ввода сжатого газа, и пружины 14 с регулирующим винтом 15 и накидной гайкой

16. Б отверстии 17 пнев оклапана 12 расположена термопара 18.

Подустройством расположен транспортер 19.

Устройство работает следуюц им образом.

В реакционный сосуд 2 сливают самоте- ком пссле обескислороживания в ректоре

10-60 -;. :-ный (оптимально 20-35%-ный) раствор акриламида, акриловой кислоты и ни1703168

3 зших оксиалкиловых эфиров акриловой или метакрзловой кислоты или смеси акриловоГо моно .! Âp3 с други ",и Родо раство рим ь! ми мономерами. В качестве инициатора можно применять любое водорастворимое азосое- 5 динение, окислительно-восстановительные или другие системы, пригодные для радикальной полийеризации в интервале температур от 0 до 100 С. Начало и ход поли,.,ври=e „".-и контролируют термспара- 10 ,и и саиописцем. Перед загрузкой реактора черед отверстие 17 под давлением выше

0,01 кг/см, но не менее гидростатичсского давления раствора монамера, пропускают

"ГАЗ-2" (-:олька инертный). Этот газ, пройдя 15 через рэствор, перемеыивая и дополнительно обескислорожиаая его, уходит в атмосферу через патрубок 5. Через патрубок

6 добавляют инициатор, и начинается реакция. После завершения реакции включают 20 реверсивный двигатель 7, наклоняют аппа. рат на угол около 120, рычаг 10 прижимает- ся неподвижным прутком 1 1, открывается пневмоклапан 12 и по трубке 13 поступает сжатый "ГАЗ-1" (инертный газ или воздух), 25 благодаря чему гидрогель легко выдавливается из реакционного сосуда и падает на движущийся транспортср 19. Донную часть

/ аппарата 2 опускают, рычаг 10 отделяется от прутка 11. пневмоклапан за счет пружины

И оседает íà свое место и аппарат 2 возращается в исходное положение, Внутреннюю часть реакционного сосуда облицовывают неполярным полимерным материалом (например, полизтилен, полипропилен, политетрафторзтилен и т.д.).

Если стенка реакционного сосуда не состоит из указанных полимеров, то гидрогель не выходит из реакционного сосуда, так как поступив вйй сжатый газ проходит через толщу гидрогеля, оставляя последний в со-, суде.

Формула изобретения

Устройство для получения полимеров акриламида, содержащее цилиндрический реакционный сосуд и патрубок ввода сжатого га-а для удаления гидрогеля из сосуда, о т л и ч а ю щ е е с я тем. что, с целью извлчения получей ного каучукоподобного геля из сосуда без потерь, оно снабжено узлом для удаления гидрогеля из сосуда, расположенным в центре донной части сосуда и выполненным в виде пневматического клапана, соединенного с патрубком для ввода сжатого газа, и пружины с регулирующим винтом, 1703168

Составитель А. Лиханов

Редактор И. Шмакова Техред М.Моргентал Корректор Т.Малец

Заказ 14 Тираж Подписное

ВНИИПИ Государственного комитета AQ изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент". г, Ужгород, ул.Гагарина, 101
