Реферат



Изобретение относится к сварке и может быть использовано в машинах для контактной стыковой сварки оглавлением. Цель изобретения - повышение качества сварного соединения и производительности сварки, а также расширение диапазона используемых при сварке материалов. Профильный кулачок выполнен с измененным профилем выступов: с одной стороны - по форме синусоиды в интервале от л/2 до 3 я /2, а с другой - по форме верхней ветви гиперболы, с плавным соединением этих кривых во впадине между выступами. Профильный кулачок снабжен сменной вставкой, на которой выполнены участки форсировки и осадки. 1 з.п. ф-лы. 3 ил.

СОЮЗ СОВГ1 СКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

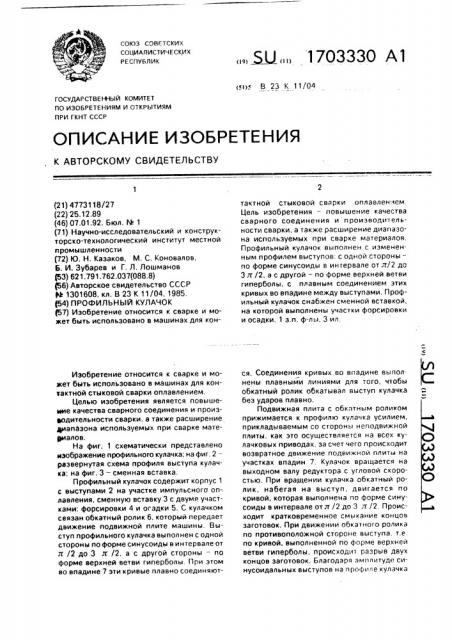

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4773118/27 (22) 25.12.89 (46) 07.01.92. Бюл, hL 1 (71) Научно-исследовательский и конструкторско-технологический институт местной промышленности (72) Ю. Н. Казаков, М. С. Коновалов, Ь. И. Зубарев и Г. Л. Лошманов (53) 621.791.762,037(088.8) (56) Авторское свидетельство СССР

hh 1301608, кл. В 23 К 11/04, 1985. (54) ПРОФИЛЬНЫЙ КУЛАЧОК (57) Изобретение относится к сварке и может быть использовано в машинах для конИзобретение относится к сварке и мо кет быть использовано в машинах для контактной стыковой сварки оплавлением.

Целью изобретения является повышемие качества сварного соединения и производительности сварки, а также расширение диапазона используемых при сварке материалов.

На фиг. 1 схематически представлено иэображение профильного кулачка; на фиг. 2— развернутая схема профиля выступа кулачка; на фиг. 3 — сменная вставка.

Профильный кулачок содержит корпус 1 с выступами 2 на участке импульсного оп-. лавления, сменную вставку 3 с двумя участками: форсировки 4 и огадки 5. С кулачком связан обкатный ролик 6, который передает движение подвижной плите машины. Выступ профильного кулачка выполнен с одной стороны по форме синусоиды в интервале от л /2 до 3 л /2, а с другой стороны — по форме верхней ветви гиперболы. При этом во впадине 7 эти кривые плавно соединяют„„ Ы„„1703330 Al тактной стыковой сварки оплавлением.

Цель изобретения — повышение качества сварного соединения и производительности сварки, а также расширение диапазона используемых при сварке материалов.

Профильный кулачок выполнен с измененным профилем выступов: с одной стороны— по форме синусоиды в интервале от л/2 до

3 л /2, а с другой — по форме верхней ветви гиперболы, с плавным соединением этих кривых во впадине между выступами, Профильный кулачок снабжен сменной вставкой, на которой выполнены участки форсировки и осадки. 1 з.п, ф-лы. 3 ил. ся. Соединения кривых во впадине выполнены плавными линиями для того, чтобы обкатный ролик обкатывал выступ кулачка без ударов плавно.

Подвижная плита с обклтным роликом прижимается к профилю кулачка усилием, прикладываемым со стороны неподвижной плиты, как это осуществляется на всех кулачковых приводах, за счет чего происходит возвратное движение подвижнои плиты на участках впадин 7. Кулачок вращается на выходном валу редуктора с угловой скоростью. При вращении кулачка обкатный ролик, набегая на выступ, двигается по кривой, которая выполнена по форме синусоиды в интервале от л /2 до 3 л /2, Происходит кратковременное смыкание концов заготовок. При движении обкатного ролика по противоположной стороне выступа, т.е. по кривой, выполненной по форме верхней ветви гиперболы, происходит разрыв двух концов заготовок. Благодаря амплитуде синусоидальных выступов на профиле кулачка

1703330 и частоте их чередования подвижная плита сварочной машины совершает возвратнопоступательное движение. Происходит нагрев и импульсное оплавление концов свариваемых заготовок на рабочем участке кулачка, затем форсировка и быстрая осадка за счет сменной вставки, Применение профильного кулачка с измененным профилем выступа повышает качество сварки, Импульсное оплавление по сравнению с непрерывным можно осуществлять при более низких напряжениях, при этом на 10-15 повышается температура в околошовной зоне, в 3 — 4 раза сокращается время на оплавление, в 2 раза снижается расход электроэнергии, в 3 -4 раза припуск на оплавление и в 2 раза снижается загрузка на трансформатор сварочной машины.

Использование сменной вставки, выполненной с двумя участками: форсировки и осадки, позволяет производить сваркулюбых марок сталей, Таким образом, использование профильного кулачка в целом позволит повысить производительность труда при сварочных работах.

Работа профильного кулачка была проверена на сварочной контактной стыковой машине модели MC 2008 4Х УХЛ4.

Сваривались различные стали; конструкционные, углеродистые, инструментальные и легированные сечнеием до 2000 мм, Интенг сивность нагрева при оплавлении повышена, снижен припуск на оплавление в 3 раза. а также снижен расход электроэнергии по сравнению с непрерывным оплавлением в 2 раза.

5 После сварки заготовки подвергают горячей ковке и прокатке. Прсведены испытания стыкового сварного соедин .ния на статический изгиб технологического образца в соответствии с ГОСТом 6996-66. Испы10 тания показали хорошее качество сварного соединения, Формула изобретения

1. Профильный кулачок привода пере15 мещения подвижной плиты сварочной контактной стыковой машины, содержащий корпус с выступами на участке импульсного оплавления, а также участки форсированного перемещения и осадки, о т л и ч а ю щ и й20 с я тем, что, с целью повышения качества сварного соединения и производительности сварки, профиль каждого иэ выступов кулачка выполнен с одной стороны по форме синусоиды в интервале ото/2 до 3 л/2, 25 а с другой стороны — по форме верхней ветви гиперболы, с плавным соединением этих кривых во впадине между выступами.

2. Кулачокпоп,1, отличающийся тем, что, с целью расширения диапазона

30 используемых при сварке материалов. он снабжен сменной вставкой, на которой выполнены участки форсированного перемещения и осадки.

1703330

Рс/7, 2 Риг 3
