Устройство для переориентирования колпачков

Устройство для переориентирования колпачков

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматизации производственных процессов и может быть использовано в установках для автоматической фасовки таблеток, например в пеналы , в медицинской и фармацевтической промышленности и других отраслях народного хозяйства. Цель изобретения - расши2 рение технологических возможностей и упрощение конструкции. Новым в устройстве является то, что винтовой лоток выполнен, в виде горизонтально расположенного цилиндрического тела 8 с ьинтовой канавкой 9 на его наружной поверхности. Канавка 9 закрыта снаружи кожухом 11 с помощью хомута 12. Лоток и кожух 11 крепятся к основанию 1. Для подачи изделий (колпачков) 6 в винтовой лоток служит подводящий лоток 2 и звездочка 7, кинематически связанная с устройством закрывания пеналов. Для передачи изделий (колпачков) 6 в устройство для закрывания пеналов служит отводящий лоток 3. Изделия (колпачки) 6, проходя по винтовому лотку, переориентируются и подаются в устройство для закрывания пеналов выше первоначального положения. 8 ил. ел

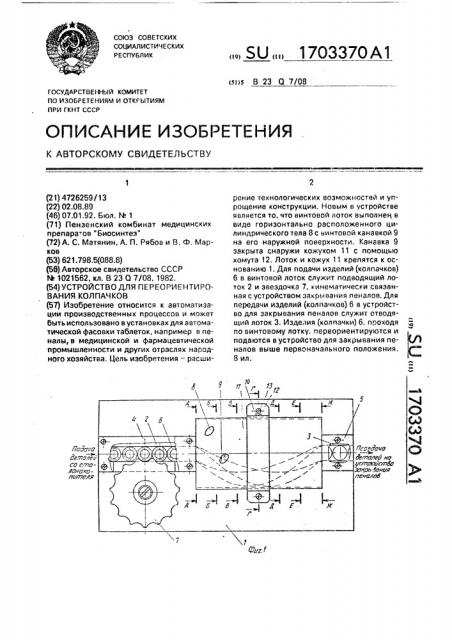

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 23 0 7/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

r тг й

Te redgvg

c5mcrneu мг

cm ucm8o лъ рь:.Фмию е галлУ

Юа& а

Й 77а/7 (/

Са С 770Ю :с.оnumen

Cue f (21) 4726259/13 (22) 02.08.89 (46) 07.01.92. Бюл. М 1 (71) Пензенский комбинат медицинских препара-ов "Биосинтез" (72)A. С. Матянин, А. П. Рябов и 8. Ф. МарК08 (53) 621.798.5(088.8) (56) Авторское свидетельство СССР

ЬЬ 1021562, кл. В 23 0 7/08, 1982. (54) УСТРОЙСТВО ДЛЯ ПЕРЕОРИЕНТИРОВАНИЯ КОЛПАЧКОВ (57) Изобретение относится к автоматизации производственных процессов и может быть использовано в установках для автоматической фасовки таблеток, например в пеналы,в медицинской и фармацевтической промышленности и других отраслях народного хозяйства. Цель изобретения — расши„„SU „„1703370A1 рение технологических возможностей и упрощение конструкции. Новым в устройстве является то, что винтовой лоток выполнен. s виде горизонтально расположенного цилиндрического тела 8 с винтовой канавкой 9 на его наружной поверхности. Канавка 9 закрыта снаружи кожухом 11 с помощью хомута 12. Лоток и кожух 11 крепятся к основанию 1. Для подачи изделий (колпачков)

6 в винтовой лоток служит подводящий лоток 2 и звездочка 7, кинечатически связанная с устройством закрывания пеналов. Для передачи изделий (колпачков) 6 в устройство для закрывания пеналов служит отводящий лоток 3. Изделия (колпачки) 6, проходя по винтовому лотку, переориентируются и подаются в устройство для закрывания пеналов выше первоначального положения.

8 ил.

1703370

Изобретение относится к автоматизации производственных процессов и может быть использовано в установках для автоматической фасовки таблеток, например в пеналы,B медицинской и фармацевтической промышленности и других отраслях народНого хозяйства, Известно устройство для ориентирования изделий, состоящее из транспортера с захватами, винтового лотка, заталкивателя, выполненного в виде клина, копира. В винтовом лотке и заталкивателе выполнен паэ, в который входят поводки, закрепленные на захватах, Параллельно захватам на транспортере размещены толкатели, находящиеся под действием пружин.

Однако устройство имеет довольно сложную конструкцию: для перемещения изделий по винтовому лотку необходим транспортер; в винтовом лотке должен быть выполнен продольный паэ; транспортер должен имет ь захваты для изделий; каждый захват транспортера имеет поводок; для заталкивания изделий на захваты транспортера устройство снабжено эаталкивателем в виде плоского клина; на транспортере выполнены подпружиненные толкатели; для передачи изделий с захватов транспортера в винтовой лоток с помощью подпружиненных толкателей в устройство введен копир.

Сложен в изготовлении и сам винтовой лоток. Изделие в устройстве позорачивается строго на 180 .

Цель изобретения — расширение технологических возможностей и упрощение конструкции, На фиг, 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг, 3 — разрез Б-Б на фиг. 1; на фиг. 4— разрез В-В на фиг. 1; на фиг, 5 — разрез Г-Г на фиг. 1; на фиг. 6 — разрез Д-Д на фиг. 1; на фиг. 7 — разрез Е-Е на фиг, 1; на фиг, 8— разрез Ж-Ж на фиг, 1.

Устройство для переориентирования колпачков состоит из основания 1, на котором закреплены подводящий 2 и отводящий

3 лотки. Подводящий лоток 2 закрыт сверху крышкой 4, Отводящий лоток 3 закрыт сверху крышкой 5. Изделия 6 (колпачки) подаются звездочкой 7 в винтовой лоток, выполненный в виде горизонтально расположенного цилиндрического тела 8 с винтовой канавкой 9 на его наружной поверхности. Звездочка 7 закреплена на валу 10, кинематически связанным с устройст5

45 вом для закрывания пеналов (не показано), Цилиндрическое тело 8, как правило, изготавливается из легко обрабатываемого материала, например оргстекла.

На цилиндрическое тело 8 для перекрытия винтовой канавки 9 надет кожух 11, который может быть как сплошным, так и в виде полосы, свернутой по спирали с шагом, равным шагу винтовой канавки 9. Винтовой лоток и кожух 11 крепятся к основанию 1 с помощью хомута 12 и винтов 13. Для фиксации цилиндрического тела 8 в нужном положении служит стопорный винт 14.

Устройство работает следующим образом.

Колпачки со стола накопителя (не показан) подаются по лотку 2 донышком вниз.

Звездочка 7, сидящая на валу 10, своими зубьями продвигает колпачки в винтовую канавку 9. Далее колпачки 6 продвигаются по винтовой канавке 9 и, последовательно занимая положения согласно фиг. 2-8, поворачиваются донышком вверх, при этом колпачки 6 поднимаются выше своего первоначального положения на необходимую высоту с тем, чтобы в устройстве для закрывания пеналов быть выше пеналов, После переориентации на заданный угол колпачки

6 иэ винтового лотка подаются в отводящий лоток 3 и далее к устройству закрывания пеналов.

Предложенная конструкция устройства для переориентирования изделий позволяет расширить технологические возможности; повернуть изделие на любое число градусов и выдать изделие выше или ниже первоначального положения, при этом винтовой лоток не имеет никаких перегибов, которые могли бы привести к заклиниванию изделий при их прохождении по винтовому лотку, Упрощается конструкция винтового лотка: он изготовляется, например, на фрезерном станке пальцевой фреэой с точностью, которую нельзя достичь при ручном изготовлении.

Формула изобретения

Устройство для переориентирования колпачков, содержащее винтовой лоток, о тл и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей и упрощения конструкции, лоток выполнен в виде горизонтально расположенного цилиндрического тела с винтовой канавкой на его наружной поверхности.

1703370

3703370

1703370

Е-Е

Puz. б

<ие. 7
